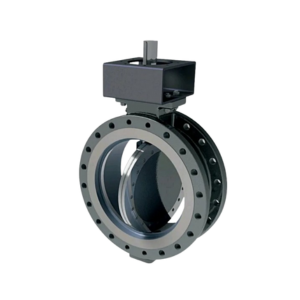

Затвор клино-эксцентриковый

Клино-эксцентриковый затвор представляет собой разновидность запорно-регулирующей арматуры, предназначенной для перекрытия и контроля движения рабочей среды в трубопроводах. Такое оборудование применяется в инженерных и промышленных системах, где важны надежность, герметичность и стабильность работы.

Затворы данного типа активно используются в сетях водоснабжения и теплоснабжения, канализационных системах, а также на различных промышленных объектах. Их применение позволяет обеспечить эффективное управление потоками жидкости и исключить утечки при эксплуатации.

Ключевая особенность клино-эксцентрикового затвора заключается в совмещении клинового механизма с эксцентриковым принципом запирания. Такое конструктивное решение обеспечивает плавную работу запорного узла и повышенную плотность прилегания запорного элемента к седлам корпуса.

В момент закрытия клин перемещается с определенным смещением относительно оси, за счет чего достигается надежное прижатие к уплотнительным поверхностям. Это снижает механическое трение и уменьшает износ деталей, что особенно важно при частых циклах открытия и закрытия.

Благодаря эксцентриковому принципу работы затвор способен сохранять высокую герметичность даже при значительных колебаниях давления в трубопроводе.

Конструкция и принцип работы

В состав клино-эксцентрикового затвора входят корпус, запорный элемент клино-эксцентрикового типа, вал, система уплотнений и привод, который может быть ручным, с редуктором или электрическим. В процессе закрытия клин сначала перемещается без контакта с седлами, а на заключительном этапе за счет эксцентриситета плотно прижимается к ним. При открытии затвора запорный элемент сначала отводится от седел, что снижает сопротивление и износ, после чего полностью выходит из зоны потока.

Преимущества клино-эксцентриковых затворов

• надежное и герметичное перекрытие рабочей среды;
• уменьшенный износ уплотнений и рабочих поверхностей;
• устойчивость к перепадам давления и гидравлическим ударам;
• возможность работы с загрязненными жидкостями;
• долговечность и высокая надежность конструкции.

Области применения

Клино-эксцентриковые затворы устанавливаются на магистральных и распределительных трубопроводах, насосных станциях, очистных сооружениях, в системах теплоснабжения и на технологических линиях промышленных предприятий. Они подходят для эксплуатации с водой, сточными водами, а также нейтральными и слабоагрессивными жидкими средами.

За счет продуманной конструкции клино-эксцентриковый затвор является рациональным выбором для объектов, где требуется надежное перекрытие трубопроводов при минимальных затратах на обслуживание и длительном сроке службы оборудования.
