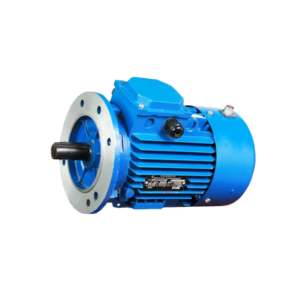

Электродвигатели АДМ

Заказать
Заказать

Асинхронные электродвигатели модернизированной серии АДМ предназначены для работы в составе промышленного оборудования, где используются в качестве приводов различных машин и механизмов.

Это трёхфазные двигатели, сочетающие в себе надёжность, энергоэффективность и соответствие актуальным техническим требованиям.

Электродвигатели АДМ относятся к асинхронным машинам с короткозамкнутым ротором и представлены в широкой линейке мощностей — от 0,55 до 315 кВт.

Они рассчитаны на эксплуатацию при напряжении 380/660 В и обеспечивают частоту вращения от 750 до 3000 об/мин.

  • Климатическое исполнение: У, Т, УХЛ (в соответствии с ГОСТ 15150);
  • Класс энергоэффективности: соответствует стандарту ГОСТ IEC 60034-30;
  • Степень защиты корпуса: IP54, IP55, IP56 — в зависимости от варианта исполнения;
  • Система охлаждения: IC411 — вентилятор закреплён на валу ротора;
  • Монтажные варианты: на лапах, на фланце, комбинированный (IM B3, IM B5, IM B35 и другие).

Основные достоинства двигателей АДМ

  • Улучшенная надёжность — благодаря прочной конструкции и использованию качественных компонентов;
  • Совместимость с российскими и зарубежными стандартами — легко интегрируются в различные системы;
  • Стойкость к внешним воздействиям — выдерживают перепады температур, пыль и влажность;
  • Энергоэффективность — снижают расход электроэнергии без потери производительности;
  • Гибкость в установке — широкий выбор вариантов монтажа облегчает замену и установку в готовых решениях.

Где применяются двигатели АДМ

Электродвигатели серии АДМ находят применение в различных отраслях промышленности:

  • в оборудовании для строительства и производства;
  • в насосных станциях и системах вентиляции;
  • на металлообрабатывающих станках;
  • в приводах ленточных и цепных конвейеров;
  • в составе компрессоров и редукторных агрегатов;
  • в агропромышленном комплексе и пищевой индустрии.

Технические характеристики АДМ

№ Типоразмер двигателя Р, кВт Ток, I н, А Момент, М н, кГм КПД, % Коэффициент мощности Скольжение, %* Мпуск/Мном Ммакс/Мном Ммин/Мном Iпуск/Iном Масса, кг
Синхронная частота вращения 3000 об/мин
1.01 АДМ 63А2 0,37 0,98 0,13 72,0 0,86 8,0 2,2 2,2 1,8 5,0 4,90
1.02 АДМ 63В2 0,55 1,43 0,194 75,0 0,85 8,0 2,2 2,2 1,8 5,0 5,65
1.03 АДМ 71А2 0,75 1,92 0,259 78,5 0,83 6,0 2,1 2,2 1,6 6,0 8,90
1.04 АДМ 71В2 1,10 2,74 0,38 79,0 0,83 6,5 2,1 2,2 1,6 6,0 9,70
1.05 АДМ 80А2 1,50 3,46 0,51 82,5 0,85 5,0 3,0 3,4 1,8 7,0 12,7
1.06 АДМ 80В2 2,20 4,86 0,75 83,5 0,87 5,0 3,0 3,0 1,8 7,0 15,2
1.07 АДМ 90L2 3,00 7,03 1,03 82,0 0,85 5,0 2,3 2,6 1,8 7,0 18,3
1.08 АДМ 100S2 4,00 7,9 1,37 87,0 0,88 5,0 2,0 2,4 1,6 7,5 29,6
1.09 АДМ 100L2 5,50 10,7 1,88 88,0 0,88 5,0 2,1 2,2 1,6 7,5 35,0
1.10 АДМ 112М2 7,50 15,0 2,5 87,0 0,87 3,0 2,0 2,4 1,6 8,0 40,8
1.11 АДМ 132М2 11,0 22,0 3,65 88,0 0,86 3,0 1,6 2,2 1,2 7,5 69,4
Синхронная частота вращения 1500 об/мин
1.12 АДМ 63А4 0,25 1,16 0,178 68,0 0,67 8,7 2,3 2,2 1,8 5,0 5,00
1.13 АДМ 63В4 0,37 1,37 0,26 68,0 0,70 8,7 2,3 2,2 1,8 5,0 5,70
1.14 АДМ 71А4 0,55 1,8 0,39 71,0 0,73 9,5 2,3 2,4 1,8 5,0 8,30
1.15 АДМ 71В4 0,75 2,23 0,54 75,0 0,75 10,0 2,5 2,6 1,6 5,0 9,60
1.16 АДМ 80А4 1,10 3,03 0,77 77,0 0,79 7,0 2,5 2,6 1,8 5,0 12,0
1.17 АДМ 80В4 1,50 3,78 1,05 78,5 0,83 7,0 2,5 2,6 1,8 6,0 14,2
1.18 АДМ 90L4 2,20 5,78 1,54 78,0 0,80 7,0 2,1 2,6 1,8 6,0 17,9
1.19 АДМ 100S4 3,00 7,17 2,07 82,0 0,82 6,0 2,0 2,2 1,6 7,0 26,6
1.20 АДМ 100L4 4,00 8,5 2,76 85,0 0,84 6,0 2,1 2,4 1,6 6,0 32,5
1.21 АДМ 112М4 5,50 12,0 3,68 85,0 0,82 3,5 2,2 2,6 1,6 6,5 45,5
1.22 АДМ 132 S4 7,50 15,8 5,0 85,0 0,83 3,0 2,4 2,6 1,6 7,0 57,7
1.23 АДМ 132 М4 11,0 22,9 7,49 88,0 0,83 4,5 2,0 2,0 1,4 7,0 52,0
Синхронная частота вращения 1000 об/мин
1.24 АДМ 63А6 0,18 0,99 0,198 56,0 0,62 11,5 2,0 2,2 1,6 3,7 4,24
1.25 АДМ 63В6 0,25 1,29 0,27 59,0 0,62 11,5 2,0 2,2 1,6 3,7 5,40
1.26 АДМ 71А6 0,37 1,55 0,39 65,0 0,66 8,5 2,1 2,3 1,6 4,5 10,1
1.27 АДМ 71В6 0,55 2,0 0,59 68,5 0,70 8,5 2,0 2,2 1,6 4,5 8,60
1.28 АДМ 80А6 0,75 2,61 0,79 70,5 0,71 8,0 2,0 2,3 1,8 4,5 12,5
1.29 АДМ 80В6 1,10 3,39 1,17 74,5 0,74 8,0 2,1 2,4 1,8 4,5 15,3
1.30 АДМ 90L6 1,50 4,74 1,58 77,0 0,70 6,0 2,0 2,2 1,6 5,0 16,5
1.31 АДМ 100L6 2,20 6,1 2,28 81,5 0,74 5,5 1,9 2,2 1,6 6,0 30,5
1.32 АДМ 112MА6 3,00 7,6 3,07 82,0 0,79 5,0 1,9 2,2 1,6 5,2 43,7
1.33 АДМ 112MВ6 4,00 9,4 4,08 83,0 0,78 5,0 2,2 2,2 1,6 5,8 49,4
1.34 АДМ 132S6 5,50 12,4 5,6 84,0 0,80 5,0 2,0 2,2 1,6 6,0 58,5
1.35 АДМ 132М6 7,50 17,5 7,78 84,5 0,77 6,0 2,0 2,2 1,6 6,5 53,8
Синхронная частота вращения 750 об/мин
1.36 АДМ 71В8 0,25 1,39 0,35 61,0 0,60 8,0 1,8 1,9 1,4 4,0 8,60
1.37 АДМ 80А8 0,37 1,87 0,52 63,0 0,59 8,0 2,2 2,3 1,8 4,0 15,5
1.38 АДМ 80В8 0,55 2,62 0,78 65,0 0,60 8,0 2,0 2,2 1,8 4,0 18,6
1.39 АДМ 90LA8 0,75 2,99 1,037 70,0 0,62 6,0 1,4 2,0 1,3 4,0 18,6
1.40 АДМ 90LB8 1,10 4,09 1,54 72,0 0,65 6,0 1,4 2,0 1,4 3,5 22,9
1.41 АДМ 100L8 1,50 4,83 2,09 76,0 0,70 6,0 1,6 2,0 1,5 3,7 28,0
1.42 АДМ 112MА8 2,20 6,74 3,04 76,5 0,70 6,0 1,8 2,0 1,4 4,0 41,9
1.43 АДМ 112MВ8 3,00 9,1 4,15 78,0 0,70 6,0 1,8 2,0 1,4 4,0 48,7



Типоразмер двигателя Мощность, кВт Ток, I н, А Момент, М н, кГм КПД, % Коэффициент мощности Скольжение, %* Мпуск/Мном Ммакс/Мном Ммин/Мном Iпуск/Iном Масса, кг
Синхронная частота вращения 3000 об/мин
АДМ 160S2 15,0 29,40 4,995 88,2 0,88 2,4 2,0 2,3 1,8 7,5 119,0
АДМ 160M2 18,5 35,50 6,156 89,0 0,89 2,4 2,0 2,3 1,8 7.5 127,0
АДМ 180S2 22,0 42,20 7,29 89,0 0,89 2,0 2,0 2,3 1,9 7,5 150,0
АДМ 180M2 30,0 55,65 9,95 91,0 0,90 2,0 2,0 2,3 1,8 7,5 173,0
Синхронная частота вращения 1500 об/мин
АДМ 160S4 15,0 30,30 10,02 88,5 0,85 2,7 1,9 2,3 1,8 7,0 122,0
АДМ 160M4 18,5 35,94 12,35 90,0 0,86 2,7 1,9 2,3 1,8 7,0 144,0
АДМ 180S4 22,0 42,50 14,59 91,5 0,86 2,0 2,2 2,3 1,5 7,0 160,0
АДМ 180M4 30,0 57,60 19,9 92,0 0,86 2,0 2,2 2,3 1.5 7,0 193,0
Синхронная частота вращения 1000 об/мин
АДМ 160S6 11,0 24,60 11,06 87,0 0,78 3,0 2,0 2,1 1,6 6,5 127,0
АДМ 160M6 15,0 31,60 15,08 89,0 0,81 3,0 2,0 2,1 1,6 6,5 147,0
АДМ 180M6 18,5 38,60 18,60 90,0 0,81 3,0 2,0 2,1 1,6 6,5 165,0
Синхронная частота вращения 750 об/мин
АДМ 160S8 7,50 18,30 10,16 84,0 0,74 4,0 1,6 2,0 1,4 6,0 127,0
АДМ 160M8 11,0 24,84 14,9 87,5 0,77 4,0 1,6 2,0 1,4 6,5 152,0
АДМ 180М8 15,0 34,10 20,03 88,0 0,76 2,7 2,0 2,0 1,5 6,5 183,0

Габаритные размеры

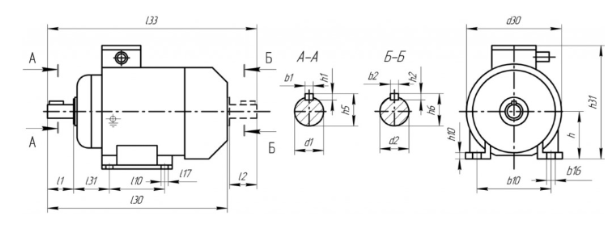

Размеры для АДМ 63-180, исполнения IM 1081, IM 1082

Установочные и присоединительные размеры ПО ВАЛУ для АДМ 63-180, исполнения: IM 1081; IM 1082

Типоразмер двигателя l1, 2 d1 d2 h1 h2 b1 b2 h5 h6
АДМ 63 30 14 14 5 5 5 5 16 16
АДМ 71 40 19 19 6 6 6 6 21,5 21,5
АДМ 80А 50 22 22 6 6 6 6 24,5 24,5
АДМ 80В 50 22 22 6 6 6 6 24,5 24,5
АДМ 90 50 24 24 7 7 8 8 27 27
АДМ 100S 60 28 28 7 7 8 8 31 31
АДМ 100L 60 28 28 7 7 8 8 31 31
АДМ 112 80 32 32 8 8 10 10 35 35
АДМ 132М 80 38 38 8 8 10 10 41 41
АДМ 132S 80 38 38 8 8 10 10 41 41
АДМ 160М2 110 42 42 8 8 12 12 45 45
АДМ 160М4 110 48 42 9 8 14 12 51,5 45
АДМ 160М6 110 48 42 9 8 14 12 51,5 45
АДМ 160М8 110 48 42 9 8 14 12 51,5 45
АДМ 160S2 110 42 42 8 8 12 12 45 45
АДМ 160S4 110 48 42 9 8 14 12 51,5 45
АДМ 160S6 110 48 42 9 8 14 12 51,5 45
АДМ 160S8 110 48 42 9 8 14 12 51,5 45
АДМ 180M2 110 48 48 9 9 14 14 51,5 51,5
АДМ 180M4 110 55 48 10 9 16 14 59 51,5
АДМ 180М6 110 55 48 10 9 16 14 59 51,5
АДМ 180М8 110 55 48 10 9 16 14 59 51,5
АДМ 180S2 110 48 48 9 9 14 14 51,5 51,5
АДМ 180S4 110 55 48 10 9 16 14 59 51,5
АДМ 180S6 110 55 48 10 9 16 14 59 51,5
АДМ 180S8 110 55 48 10 9 16 14 59 51,5

Установочные и присоединительные размеры ПО ЛАПАМ для АДМ 63-180, исполнения: IM 1081; IM 1082

Типоразмер двигателя l31 l10 b10 l17 b16
АДМ 63 40 80 100 7 7
АДМ 71 45 90 112 7 10
АДМ 80А 50 100 125 10 12
АДМ 80В 50 100 125 10 12
АДМ 90 56 125 140 10 12
АДМ 100S 63 112 160 12 16
АДМ 100L 63 140 160 12 16
АДМ 112 70 140 190 12,5 16
АДМ 132М 89 178 216 12,5 16
АДМ 132S 89 140 216 12,5 16
АДМ 160М2 108 210 254 15 15
АДМ 160М4 108 210 254 15 15
АДМ 160М6 108 210 254 15 15
АДМ 160М8 108 210 254 15 15
АДМ 160S2 108 178 254 15 15
АДМ 160S4 108 178 254 15 15
АДМ 160S6 108 178 254 15 15
АДМ 160S8 108 178 254 15 15
АДМ 180M2 121 241 279 15 15
АДМ 180M4 121 241 279 15 15
АДМ 180М6 121 241 279 15 15
АДМ 180М8 121 241 279 15 15
АДМ 180S2 121 203 279 15 15
АДМ 180S4 121 203 279 15 15
АДМ 180S6 121 203 279 15 15
АДМ 180S8 121 203 279 15 15

Габаритные (максимальные) размеры для АДМ 63-180, исполнения: IM 1081; IM 1082

Типоразмер двигателя l30 l33 d30 h31 h10 h
АДМ 63 227 261 135 154 7 63
АДМ 71 273 316 163 178 10 71
АДМ 80А 295 354 180 205 10 80
АДМ 80В 320 379 180 205 10 80
АДМ 90 340 393 200 224 10 90
АДМ 100S 360 424 226 243 12 100
АДМ 100L 391 455 226 243 12 100
АДМ 112 445 528 252 278 14 112
АДМ 132М 485 568 252 298 16 132
АДМ 132S 485 568 252 298 16 132
АДМ 160М2 715 830 320 410 18 160
АДМ 160М4 715 830 320 410 18 160
АДМ 160М6 715 830 320 410 18 160
АДМ 160М8 715 830 320 410 18 160
АДМ 160S2 670 785 320 410 18 160
АДМ 160S4 670 785 320 410 18 160
АДМ 160S6 670 785 320 410 18 160
АДМ 160S8 670 785 320 410 18 160
АДМ 180M2 790 905 345 450 20 180
АДМ 180M4 790 905 345 450 20 180
АДМ 180М6 790 905 345 450 20 180
АДМ 180М8 790 905 345 450 20 180
АДМ 180S2 790 905 345 450 20 180
АДМ 180S4 790 905 345 450 20 180
АДМ 180S6 790 905 345 450 20 180
АДМ 180S8 790 905 345 450 20 180

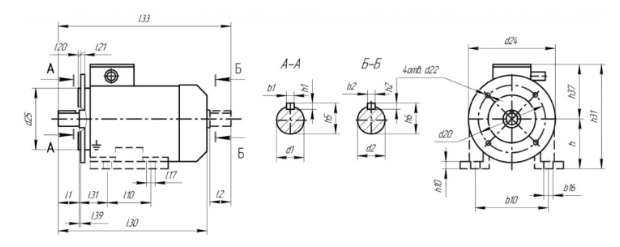

Установочные и присоединительные размеры для электродвигателей АДМ 63-180 исполнения: IM 2081; IM 2082; IM 3081; IM 3082; IM 2181; IM 2182; IM 3681; IM 3682

Установочные и присоединительные размеры для электродвигателей АДМ 63-180, исполнения: IM 2081; IM 2082; IM 3081; IM 3082

Типоразмер двигателя l20 l21 h37 d20 d22 d24 d25
АДМ 63 3,5 10 91 130 10 160 110
АДМ 71 3,5 10 107 165 12 200 130
АДМ 80 3,5 10 125 165 12 200 130
АДМ 90 4 14 134 215 15 250 180
АДМ 100 4 14 143 215 15 250 180
АДМ 112 4 14 166 265 14 300 230
АДМ 132 5 14 166 300 19 350 250
АДМ 160 5 15 250 300 19 350 250
АДМ 180 5 15 270 350 19 400 400

Установочные и присоединительные размеры для электродвигателей АДМ 63-180, исполнения: IM 2181; IM 2182; IM 3681; IM 3682

Типоразмер двигателя l20 l21 h37 d20 d22 d24 d25
АДМ 63 2,5/3,0 10 91 75/100 M5/M6 87/109 60/80
АДМ 71 2,5 10 107 85 М6 105 70
АДМ 80 3 10 125 100 М6 120 80
АДМ 90 3 10 134 115 М8 140 95
АДМ 100 3,5 14 143 130 М8 160 110
АДМ 112 — — — — — — —
АДМ 132 — — — — — — —
АДМ 160 — — — — — — —
АДМ 180 — — — — — — —
