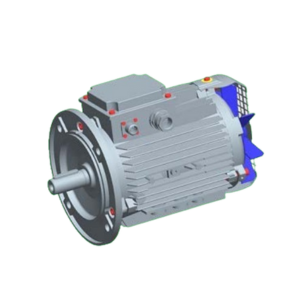

Асинхронные электродвигатели АДЧР

Заказать
Заказать

Асинхронные электродвигатели серии АДЧР с короткозамкнутым ротором находят широкое применение в промышленности и бытовых устройствах.

Их конструкция проста, работа надежна, а эффективность высока. Параметр высоты оси вращения (ВОВ) определяет как размеры, так и мощность двигателя.

Электродвигатели общего назначения с заданной ВОВ могут применяться в разных промышленных областях, таких как машиностроение, металлургия, горнодобывающая отрасль и др.

Они способны работать как от сети переменного тока, так и через частотные преобразователи, что позволяет регулировать скорость вращения ротора.

Рабочие режимы S1-S9, определенные по стандарту ГОСТ IEC 60034-1-2014, описывают разные условия эксплуатации двигателя.

Номинальные режимы работы электродвигателей:

  • S1- продолжительный режим работы двигателя. Характеризуется постоянной нагрузкой в течении длительного времени, при этом электродвигатель прогревается до неизменной рабочей температуры;
  • S2- кратковременный режим работы двигателя. В таком режиме электродвигатель работает определенное время, после чего останавливается, чтобы он остыл до температуры окружающей среды;
  • S3- повторно кратковременный режим работы. Характеризуется повторяющимися циклами с постоянной нагрузкой, прерывающимся на определенное время, за которое двигатель не успевает охладиться до температуры окружающей среды;
  • S4- повторно- кратковременный режим работы электродвигателя с влиянием пусковых процессов. В таком режиме пуск двигателя происходит достаточное продолжительное время и влияет на изменение его температуры;
  • S5- повторно- кратковременный режим работы электродвигателя с влиянием пусковых процессов и торможением. Этот режим включает в себя достаточно длительное время пуска, которое влияет на его температуру, время работы с постоянной нагрузкой, время торможения и время полной остановки остановки двигателя;
  • S6- перемежающийся режим работы электродвигателя. Этот режим работы характеризуется попеременной работой вхолостую и под нагрузкой. Двигатель не останавливается;
  • S7- перемежающийся режим работы двигателя с влиянием пусковых процессов и торможения. Данный режим работы характерен отсутствием остановки двигателя, режимом работы с постоянной нагрузкой, режимом работы без нагрузки, длительным процессом пуска, влияющим на его температуру, а так же торможением;
  • S8- перемежающийся режим работы электродвигателя с переодическими изменяющейся частотой вращения.Данный режим не содержит остановок двигателя, но содержит цикл работы с постоянной нагрузкой на заданной частоте вращения, за которым следует один или более циклов при других постоянных нагрузках и другой частоте вращения;
  • S9- режим работы двигателя с непериодическими изменениями нагрузки и частоты вращения. В данном режиме смена нагрузки происходит непериодически. Для такого режима характеры перегрузки.

Преимущества АДЧР

  • экономия электроэнергии за счет использования преобразователя частоты;
  • повышенный срок эксплуатации, надежность и термическую перегрузочную способность благодаря применению изоляции класса нагревостойкости F (перегрев обмотки электродвигателя - 85 °C);
  • устойчивая работа в широком диапазоне регулирования;
  • возможность доработок габаритно - присоединительных размеров по техническому заданию Заказчика, в т.ч. расположения клеммной коробки (сверху, справа или слева).

Применение частотно - регулируемого привода позволяет:

  • регулировать скорость в широком диапазоне;
  • автоматизировать технологический процесс;
  • снизить потребление электроэнергии;
  • обеспечить плавность пуска и устранить пусковые токи;
  • увеличить срок службы оборудования.

Перечень модификаций двигателей АДЧР

  • «О» - двигатели базового исполнения. Представляют собой базовый конструктивный вариант двигателя. Электромагнитный тормоз, датчик обратной связи, принудительная вентиляция отсутствуют.
  • «В» - двигатели, оснащенные узлом принудительной вентиляции с доработкой вала. Электромагнитный тормоз и датчик обратной связи отсутствуют.
  • «ДВ» - двигатели с датчиком обратной связи и принудительной вентиляцией. Электромагнитный тормоз отсутствует.
  • «ТВ» - двигатели с электромагнитным тормозом и принудительной вентиляцией. Датчик обратной связи отсутствует.
  • «ТДВ» - двигатели с электромагнитным тормозом, датчиком скорости/положения и принудительной вентиляцией.
  • «Т» - двигатели, оснащенные электромагнитным тормозом. Принудительная вентиляция и датчик обратной связи отсутствуют.

Технические характеристики АДЧР

Типоразмер двигателя Номинальные параметры
Мощность, кВт Ток, А при 380В Момент, Нм Частота вращения об/мин КПД, % Cosφ Ммакс, Мном Мпуск, Мном Iпуск, Iном Макс. частота Вращения*, об/мин
3000 об/мин (синхронная)
АДЧР56А2 0,18 0,52 0,57 2730 68,0 0,78 2,2 2,2 5,0 4000
АДЧР56В2 0,25 0,7 0,8 2730 68,0 0,79 2,2 2,2 5,0 4000
АДЧР63А2 0,37 0,98 1,3 2760 72,0 0,86 2,2 2,2 5,0 4000
АДЧР63В2 0,55 1,43 1,9 2760 75,0 0,85 2,2 2,2 5,0 4000
АДЧР71А2 0,75 1,92 2,5 2820 78,5 0,83 2,2 2,1 6,0 4000
АДЧР71В2 1,10 2,90 3,7 2805 79,0 0,83 2,2 2,1 6,0 4000
АДЧР80А2 1,50 3,79 5,0 2850 82,5 0,85 3,4 3,0 7,0 4000
АДЧР80В2 2,20 5,21 7,4 2850 83,5 0,87 3,0 3,0 7,0 4000
АДЧР90L2 3,00 7,03 9,6 2850 82,0 0,85 2,6 2,3 7,0 4000
АДЧР100S2 4,00 8,70 13,4 2850 87,0 0,88 2,4 2,0 7,5 4000
АДЧР100L2 5,50 11,4 18,4 2850 88,0 0,88 2,2 2,1 7,5 4000
АДЧР112М2 7,50 15,4 25 2910 87,0 0,87 2,4 2,0 8,0 4000
АДЧР132М2 11 21,4 36 2905 89,4 0,88 3,5 2,5 7,5 4000
АДЧР160S2 15 30,0 49 2945 88,7 0,86 3,2 2,0 7,7 4000
АДЧР160M2 18,5 36 60 2940 90,9 0,86 3,6 2,0 7,8 4000
АДЧР180S2 22 42 71 2940 91,4 0,89 3,5 2,1 7,7 4000
АДЧР180М2 30 56 97 2940 92 0,88 3,5 2,0 7,8 4000
АДЧР200М2 37 69 120 2940 93,1 0,88 3,2 2,3 7,8 4000
АДЧР200L2 45 81 146 2940 93,5 0,88 4,0 2,6 8,0 4000
АДЧР225М2 55 102 178 2955 93,1 0,88 4,0 2,3 7,5 4000
АДЧР250S2 75 137 242 2965 93,7 0,89 4,0 2,6 7,9 4000
АДЧР250М2 90 162 290 2965 94,5 0,90 4,0 2,3 7,5 4000
АДЧР280S2 110 202 354 2965 94,2 0,88 3,5 2,9 8,3 4000
АДЧР280М2 132 236 430 2964 94,6 0,90 3,5 2,9 8,5 4000
АДЧР315S2 160 294 510 2977 95,1 0,87 3,3 2,4 7,5 3600
АДЧР315М2 200 362 640 2978 95,5 0,88 3,3 2,5 7,5 3600
АДЧР315МB2 250 446 800 2978 95,5 0,89 3,1 2,0 7,1 3600
АДЧР355SMA2 250 461 800 2982 94,7 0,87 2,9 1,4 6,5 3600
АДЧР355SMB2 315 577 1010 2984 95,0 0,87 3,3 1,6 7,7 3600
АДЧР355SMC2 355 640 1140 2982 95,4 0,88 3,1 1,4 7,0 3600
АДЧР355SMLB2 400 713 1280 2982 95,8 0,89 3,2 1,5 7,9 3600
АДЧР355SMLC2 450 801 1440 2982 95,5 0,89 3,1 1,5 7,7 3600
1500 об/мин (синхронная)
АДЧР56А4 0,12 0,44 0,76 1330 63,0 0,66 2,2 2,3 5,0 3000
АДЧР56В4 0,18 0,63 1,15 1350 64,0 0,68 2,2 2,3 5,0 3000
АДЧР63А4 0,25 1,16 1,8 1370 68,0 0,67 2,2 2,3 5,0 3000
АДЧР63В4 0,37 1,37 2,7 1370 68,0 0,7 2,2 2,3 5,0 3000
АДЧР71А4 0,55 1,9 3,9 1358 71,0 0,73 2,4 2,3 5,0 3000
АДЧР71В4 0,75 2,3 5,3 1350 75,0 0,75 2,6 2,5 5,0 3000
АДЧР80А4 1,10 3,2 7,5 1395 77,0 0,79 2,6 2,5 5,0 3000
АДЧР80В4 1,50 4,2 11,3 1395 78,5 0,83 2,6 2,5 6,0 3000
АДЧР90L4 2,20 5,8 14,8 1395 78,0 0,80 2,6 2,1 6,0 3000
АДЧР100S4 3,00 7,8 20,3 1410 82,0 0,82 2,2 2,0 7,0 3000
АДЧР100L4 4,00 9,0 27,1 1410 84,0 0,84 2,4 2,1 6,0 3000
АДЧР112М4 5,50 12,1 36 1447 84,0 0,82 2,6 2,2 6,5 3000
АДЧР132S4 7,5 15,9 49 1455 86,5 0,83 3,2 2,4 7,0 3000
АДЧР132М4 11 23 73 1440 88,0 0,84 3,3 2,8 7,5 3000
АДЧР160S4 15 31 98 1465 89,0 0,84 3,1 2,0 7,3 3000
АДЧР160М4 18,5 36 121 1465 90,5 0,86 3,2 2,0 7,5 3000
АДЧР180S4 22 44 143 1465 90,5 0,85 3,4 2,3 7,8 3000
АДЧР180M4 30 57 196 1460 91,6 0,88 3,0 2,0 7,6 3000
АДЧР200М4 37 70 240 1463 92,0 0,87 3,5 2,2 8,0 3000
АДЧР200L4 45 86 292 1460 92,5 0,88 3,2 2,2 7,0 3000
АДЧР225М4 55 105 356 1475 92,5 0,87 3,7 2,2 7,8 3000
АДЧР250S4 75 139 490 1470 93,0 0,89 3,2 2,2 7,0 3000
АДЧР250М4 90 168 580 1473 93,8 0,90 3,2 2,1 7,8 3000
АДЧР280S4 110 201 710 1475 94,2 0,90 3,0 2,9 8,0 3000
АДЧР280М4 132 250 850 1484 95,6 0,87 3,3 2,5 7,9 3000
АДЧР315S4 160 307 1030 1475 95,5 0,90 3,2 2,5 7,5 3000
АДЧР315М4 200 378 1280 1480 95,7 0,87 3,3 2,5 7,4 3000
АДЧР355SMA4 250 467 1610 1487 95,0 0,85 2,8 2,3 7,0 2700
АДЧР355SMB4 315 594 2020 1488 95,3 0,85 3,4 2,5 7,7 2700
АДЧР355SMC4 355 652 2280 1488 95,6 0,86 2,7 2,2 6,6 2700
АДЧР355MLB4 400 716 2570 1489 96,3 0,88 3,0 1,5 7,0 2700
АДЧР355MLC4 450 805 2890 1489 96,4 0,87 3,0 1,4 7,8 2700
АДЧР355MLD4 500 895 3210 1489 96,4 0,87 3,0 1,4 7,8 2700
1000 об/мин (синхронная)
АДЧР63А6 0,18 0,99 2,0 885 56,0 0,62 2,2 2,0 3,7 2000
АДЧР63В6 0,25 1,29 2,8 885 59,0 0,62 2,2 2,0 3,7 2000
АДЧР71А6 0,37 1,55 3,8 915 65,0 0,66 2,3 2,1 4,5 2000
АДЧР71В6 0,55 2,00 5,7 915 68,5 0,70 2,2 2,0 4,5 2000
АДЧР80А6 0,75 2,61 7,7 920 70,5 0,71 2,3 2,0 4,5 2000
АДЧР80В6 1,10 3,78 11,3 920 72,0 0,70 2,4 2,1 4,5 2000
АДЧР90L6 1,50 4,74 14,3 925 77,0 0,70 2,2 2,0 5,0 2000
АДЧР100L6 2,28 6,5 21 945 80,0 0,72 2,2 1,9 6,0 2000
АДЧР112МА6 3,00 8,7 30 950 81,0 0,72 2,2 1,9 5,2 2000
АДЧР112МВ6 4,00 9,9 40 950 82,0 0,75 2,2 2,2 5,8 2000
АДЧР132S6 5,5 12,9 55 960 84,0 0,77 3,0 2,3 6,0 2000
АДЧР132М6 7,5 17,5 75 960 85,0 0,77 3,1 2,8 6,5 2000
АДЧР160S6 11 24 108 970 86,7 0,82 2,9 1,9 6,5 2000
АДЧР160М6 15 32 148 970 88,0 0,80 3,0 2,8 6,8 2000
АДЧР180М6 18,5 37 182 970 89,5 0,85 3,0 2,2 6,0 2000
АДЧР200М6 22 45 215 980 90,9 0,84 3,0 1,9 6,8 2000
АДЧР200L6 30 60 294 983 90,6 0,84 3,0 2,1 7,0 2000
АДЧР225М6 37 71 361 980 91,6 0,86 3,0 2,0 6,5 2000
АДЧР250S6 45 86 440 985 91,9 0,87 2,8 1,7 7,0 2000
АДЧР250М6 55 104 530 985 92,3 0,87 3,0 1,9 7,5 2000
АДЧР280S6 75,0 141 730 990 93,4 0,87 3,2 2,0 7,7 2000
АДЧР280М6 90,0 165 870 990 93,5 0,89 3,2 2,0 7,7 2000
АДЧР315S6 110 199 1060 990 94,6 0,89 2,5 1,5 7,0 2000
АДЧР315М6 132 237 1270 990 94,9 0,90 2,8 1,6 7,7 2000
АДЧР355SMA6 160 313 1540 992 95,1 0,83 2,7 2,3 6,9 2000
АДЧР355SMB6 200 386 1930 992 95,3 0,83 2,8 2,3 7,0 2000
АДЧР355MLA6 250 478 2407 992 95,5 0,84 2,8 2,4 6,9 2000
АДЧР355MLB6 315 600 3033 992 96,1 0,84 3,0 2,4 7,1 2000
АДЧР355MLC6 355 676 3414 993 96,0 0,84 3,1 2,5 7,1 2000
2р = 8, 750 об/мин (синхронная)
АДЧР71В8 0,25 1,39 3,5 690 61,0 0,60 1,9 1,8 4,0 1500
АДЧР80А8 0,37 1,87 5,1 690 63,0 0,59 2,3 2,2 4,0 1500
АДЧР80В8 0,55 2,62 7,5 690 65,0 0,60 2,2 2,0 4,0 1500
АДЧР90LA8 0,75 2,99 9,6 705 70,0 0,62 2,0 1,4 4,0 1500
АДЧР90LB8 1,1 4,09 14,0 705 72,0 0,65 2,0 1,4 3,5 1500
АДЧР100L8 1,5 4,83 20,3 705 76,0 0,70 2,0 1,6 3,7 1500
АДЧР112МА8 2,2 6,74 29 705 76,5 0,70 2,0 1,8 4,0 1500
АДЧР112МВ8 3,0 9,1 40 705 78,0 0,70 2,0 1,8 4,0 1500
АДЧР132S8 4,0 10,6 53,4 715 82,0 0,70 2,5 2,0 4,8 1500
АДЧР132М8 5,5 13,8 73,5 715 83,0 0,73 2,2 2,0 5,3 1500
АДЧР160S8 7,5 18 98 730 84,7 0,75 2,2 1,4 5,5 1500
АДЧР160М8 11 26 144 730 86,3 0,75 2,4 1,7 5,5 1500
АДЧР180М8 15 35 196 733 88,0 0,74 2,7 1,7 5,5 1500
АДЧР200М8 18,5 40 243 728 89,0 0,78 2,5 2,1 5,8 1500
АДЧР200L8 22 48 290 725 88,8 0,77 2,5 2,0 5,6 1500
АДЧР225М8 30 65 390 733 90,2 0,77 2,7 1,8 5,5 1500
АДЧР250S8 37 77 480 735 91,1 0,80 2,5 1,5 5,8 1500
АДЧР250М8 45 98 580 735 92,0 0,80 2,6 1,5 6,8 1500
АДЧР280S8 55 113 710 735 92,1 0,80 2,7 1,8 6,5 1500
АДЧР280М8 75 154 970 740 92,5 0,80 2,8 1,7 6,5 1500
АДЧР315S8 90 178 1160 740 93,5 0,82 1,9 1,1 5,2 1500
АДЧР315М8 110 224 1420 742 94,4 0,79 2,8 1,6 6,8 1500
АДЧР355SMA8 132 263 1700 743 94,3 0,81 2,5 1,3 6,4 1500
АДЧР355SMB8 160 317 2060 743 94,8 0,81 2,4 1,5 6,7 1500
АДЧР355MLA8 200 404 2570 744 95,1 0,79 1,9 1,6 7,2 1500
АДЧР355MLB8 250 497 3210 744 95,4 0,80 2,8 1,6 6,9 1500
600 об/мин (синхронная)
АДЧР250S10 22 49 356 588 90,6 0,76 2,2 1,1 5,4 1500
АДЧР250М10 30 65 490 588 91,0 0,77 2,2 1,1 5,3 1500
АДЧР280S10 37 88 600 590 91,7 0,77 2,3 1,1 5,4 1500
АДЧР280МВ10 45 96 730 590 92,4 0,77 2,2 1,1 5,3 1500
АДЧР315SA10 55 115 890 590 92,6 0,78 2,1 1,1 5,0 1500
АДЧР315SB10 75 161 1210 590 93,3 0,76 2,0 1,2 5,0 1500
АДЧР315М10 90 198 1450 592 93,3 0,76 2,0 1,2 5,0 1500
АДЧР355SMA10 110 229 1770 594 93,5 0,78 2,0 1,1 5,5 1500
АДЧР355SMB10 132 274 2120 594 93,9 0,78 2,0 1,2 5,7 1500
АДЧР355MLA10 160 331 2570 594 94,2 0,78 2,0 1,2 5,9 1500
АДЧР355MLB10 200 413 3220 594 94,4 0,78 2,0 1,2 5.9 1500
