Электродвигатель АИС 132S4 - 5,5x1440 IM1081(B3) лапы Практик
Электродвигатель АИС 132S4 - 5,5x1440 IM1081(B3) лапы Практик используется в различных отраслях промышленности, включая машиностроение, станкостроение, деревообрабатывающую промышленность, сельское хозяйство, системы водоснабжения и вентиляции, подъёмные устройства и транспортёры.
Монтажный вариант АИС132S4 IM1081(B3) предусматривает горизонтальное или вертикальное крепление на лапах IM1081 или IM1001 (европейское обозначение B3). Это стандартное исполнение, которое всегда есть в наличии на складе.
При необходимости двигатель можно доработать до фланцевого исполнения IM3081(3001) или комбинированного IM2081(2001).
Способы монтажа соответствуют ГОСТ 2479-79. Эти электродвигатели широко применяются в промышленном оборудовании, таком как насосы, центробежные вентиляторы, дымососы, воздуходувки, конвейеры, прессы, дробилки и другие устройства.

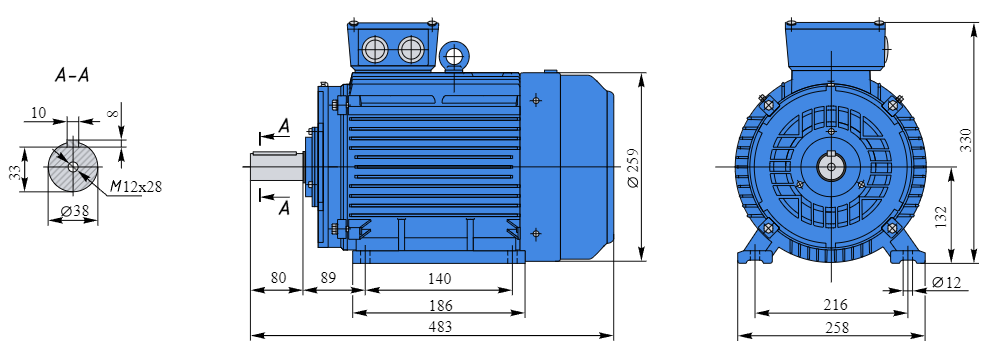

Габаритные размеры АИС132S4 IM1081(B3) лапы
Технические характеристики АИС132S4 IM1081(B3) лапы
| Основные параметры | |
| Мощность, кВт | 5,5 |
| Тип электродвигателей | Асинхронный, переменного тока |
| Частота вращения вала (фактическая) | 1440 |
| Напряжение, В | 220/380 |
| Ток, Iн, А | 11,7 |
| Количество фаз | 3-х фазный |
| КПД, % | 85,7 |
| Кратность пускового момента Мп/Мн | 2,3 |
| Коэффициент мощности, Соs ф | 0,83 |
| Кратность максимального момента Mmax/Мн | 2,3 |
| Тип ротора | Короткозамкнутый |
| Частота вращения вала | 1500 об/мин |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У1, У2, У3, УХЛ |
| Степень защиты от влаги и пыли | IP54, IP55 |
| Материал станины | Алюминий, чугун |
| Монтажное крепление | IM 1001(1081), IM 3001(3081), IM 2001(2081), IM B5, IM 3681, IM 2181, IM B14 |
| Габаритные размеры | |
| Диаметр вала, мм | 38 |
| Диаметр фланца, мм | 300 |
| Размеры (ВхДхГ), мм | 260x483x338 |
| Вес, кг | 43 |
Расшифровка обозначения
Пример: АИС-132-S-4-Б01-У2-IM1081(B3) лапы
- АИС - асинхронный электродвигатель, унифицированной серии "Интерэлектро" по нормам CENELEK (IEC 60034);
- 132 - габарит двигателя (расстояние от оси вращения до плоскости крепления: 132 мм);
- S - условная длина сердечника статора (установочный размер по длине станины);
- 4 - число полюсов отвечает за кол-во оборотов ротора до 1500 об/мин;
- У2 - умеренный климат, категория размещения 2 под навесом, без прямого попадания воды;
- IM1081(B3) лапы - обозначение монтажного крепления;
