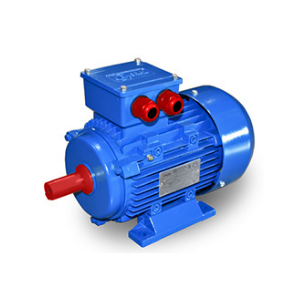

Электродвигатель RA90S4
Электродвигатель RA90S4 используются практически во всех отраслях промышленности в электроприводах различных импортных устройств, механизмов и машин, не требующих регулирования частоты вращения (насосы, вентиляторы, компрессоры).
- Базовое исполнение – режим работы S1, от сети трехфазного переменного тока 50 Гц напряжением 380В.
- Климатическое исполнение и категория размещения У2.
- Степень защиты IP54. Класс энергоэффективности IE1.
- Изготавливается в чугунном корпусе.
Привязка мощностей к габаритным и установочно-присоединительным размерам в таких двигателях соответствует зарубежным стандартам (DIN 42673, DIN42677, CENELEC - документ 28/64).

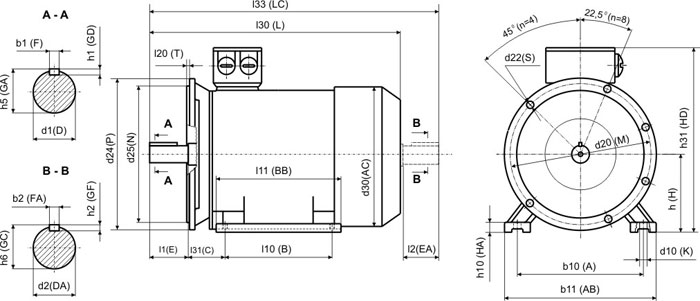

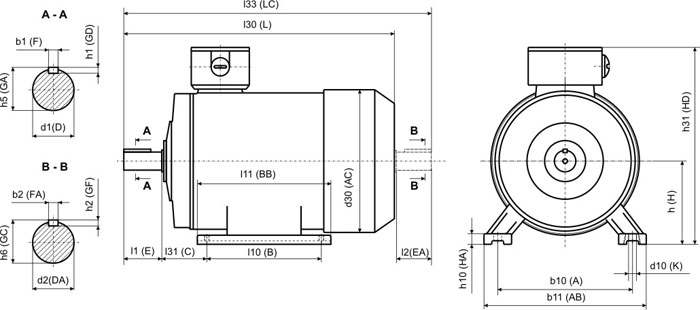

Габаритные размеры электродвигателя RA90S4
| Габарит ЭД | l30 | l33 | h31 | d24 | d30 | b10 | l10 | l31 | d1 | d2 | l1 |
| L | LC | HD | P | AC | A | B | C | D | DА | E | |
| RA90S4 | 300 | 348 | 217 | 200 | 175 | 140 | 100 | 56 | 24 | 19 | 50 |
| Габарит ЭД | l2 | b1 | b2 | h5 | h6 | h1 | h | h10 | d10 | d20 | d25 | l20 | d22 |
| ЕА | F | FА | GA | GС | GD | H | HА | K | M | N | T | S | |
| RA90S4 | 40 | 8 | 6 | 27 | 21,5 | 7 | 90 | 10 | 10 | 165 | 130 | 3,5 | 12 |
Технические характеристики электродвигателя RA90S4
| Двигатель | Мощность, кВт | Синхронная частота вращения, об/мин | КПД, % | Cos φ | Скольжение, % |
| RA90S4 | 1,1 | 1500 | 77,0 | 0,80 | 5,3 |
| Номинальный ток при U=Δ220/Y380, А | Номинальный крутящий момент, Н*м | Iпуск/Iном | Мпуск/Мном | Ммакс/Мном | Масса, кг |
| 4,7 / 2,7 | 7,4 | 5,5 | 2,0 | 2,4 | 14 |
