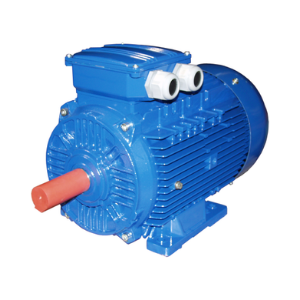

Электродвигатели 7AVER

Заказать
Заказать

Энергоэффективные общепромышленные асинхронные трехфазные электродвигатели с короткозамкнутым ротором серии 7AVER по стандарту ГОСТ-Р 51689-2000 вар.I для привода различных механизмов во всех отраслях промышленности. Возможно исполнение по стандартам CENELEC – модификация 7AVEC.

Надежность и устойчивость к перегрузкам

Двигатель способен работать при длительных перегрузках на 10-15%, что обеспечено повышенным значением сервис-фактора. Также двигатели 7AVER могут работать в составе частотно-регулируемого привода без принудительной вентиляции за счет низких рабочих температур. А сниженные значения нарастания температуры при заторможенном роторе обеспечивают надежную работу в условиях частого, тяжелого пуска и реверса.

Снижен уровень шума

Двигатели 7AVER обладают более низким уровнем шума на 3-7 дБ, чем двигатели предыдущей серии, а значит они более эргономичны.

Удобные и надежные гермовводы

Конструкция гермовводов обеспечивает быстрое, надежное и герметичное крепление кабелей, предотвращая их перегибы и другие воздействия из внешней среды.

Энергоэффективность IE2

Высокий класс энергоэффективности IE2 (с возможностью модификации в IE3) достигнут за счет оптимизации магнитной системы, использования вентиляторов меньшего диаметра, применения новых изоляционных материалов и увеличения жесткости системы. Также суммарные потери мощности снижены более чем на 20%, а КПД увеличен на 1,8 – 5% в зависимости от габарита.

Технические характеристики серии

Мощность, кВт 4 – 250
Напряжение, В 220/380, 380/660 (400/690, 660 и др. – опционально)
Частота вращения, об/мин 3000 – 500
КПД, % 95,8 - 83
Коэффициент мощности 0,93 - 0,7
Степень защиты IP54 (IP55 – опционально)
Исполнение по способу монтажа IM1081, IM1082, IM2081, IM2082, IM3081, IM3082
Способ охлаждения IC141
Режим работы S1, S9 (S2 - S6 - опционально)
Условия запуска прямой (в составе ЧРП – опционально)
Подшипники качения
Класс нагревостойкости изоляции F (Н – опционально)
Соединение фаз обмоток звезда/треугольник
Направление вращения левое, правое (изменение вращения из состояния покоя)
Высота оси вращения, мм 132 - 315

Технические характеристики электродвигателей 7AVER

Серия Мощность, кВт Синхронная
частота вращения, об/мин		 Напряжение, В
7AVER160S2IE2 15 3000 220/380; 380/660
7AVER160M2IE2 18,5 3000 220/380; 380/660
7AVER180S2IE2 22 3000 220/380; 380/660
7AVER180M2IE2 30 3000 220/380; 380/660
7AVER200M2IE2 37 3000 220/380; 380/660
7AVER200L2IE2 45 3000 220/380; 380/660
7AVER160S4IE2 15 1500 220/380; 380/660
7AVER160M4IE2 18,5 1500 220/380; 380/660
7AVER180S4IE2 22 1500 220/380; 380/660
7AVER180M4IE2 30 1500 220/380; 380/660
7AVER200M4IE2 37 1500 220/380; 380/660
7AVER200L4IE2 45 1500 220/380; 380/660
7AVER160S6IE2 11 1000 220/380; 380/660
7AVER160M6IE2 15 1000 220/380; 380/660
7AVER180M6IE2 18,5 1000 220/380; 380/660
7AVER200M6IE2 22 1000 220/380; 380/660
7AVER200L6IE2 30 1000 220/380; 380/660
7AVER132M2 11 3000 220/380; 380; 380/660
7AVER160S2 15 3000 220/380; 380/660
7AVER160M2 18,5 3000 220/380; 380/660
7AVER180S2 22 3000 220/380; 380/660
7AVER180M2 30 3000 220/380; 380/660
7AVER200M2 37 3000 220/380; 380/660
7AVER200L2 45 3000 220/380; 380/660
7AVER225M2 55 3000 220/380; 380/660
7AVER250S2 75 3000 220/380; 380/660
7AVER250M2 90 3000 220/380; 380/660
7AVER280S2 110 3000 380/660
7AVER280M2 132 3000 380/660
7AVER315S2 160 3000 380/660
7AVER315M2 200 3000 380/660
7AVER315MB2 250 3000 380/660
7AVER132S4 7,5 1500 220/380; 380; 380/660
7AVER132M4 11 1500 220/380; 380; 380/660
7AVER160S4 15 1500 220/380; 380/660
7AVER160M4 18,5 1500 220/380; 380/660
7AVER180S4 22 1500 220/380; 380/660
7AVER180M4 30 1500 220/380; 380/660
7AVER200M4 37 1500 220/380; 380/660
7AVER200L4 45 1500 220/380; 380/660
7AVER225M4 55 1500 220/380; 380/660
7AVER250S4 75 1500 220/380; 380/660
7AVER250M4 90 1500 220/380; 380/660
7AVER280S4e 110 1500 380/660
7AVER280M4e 132 1500 380/660
7AVER315S4e 160 1500 380/660
7AVER315M4e 200 1500 380/660
7AVER132S6 5,5 1000 220/380; 380; 380/660
7AVER132M6 7,5 1000 220/380; 380; 380/660
7AVER160S6 11 1000 220/380; 380/660
7AVER160M6 15 1000 220/380; 380/660
7AVER180M6 18,5 1000 220/380; 380/660
7AVER200M6 22 1000 220/380; 380/660
7AVER200L6 30 1000 220/380; 380/660
7AVER225M6 37 1000 220/380; 380/660
7AVER250S6 45 1000 220/380; 380/660
7AVER250M6 55 1000 220/380; 380/660
7AVER280S6e 75 1000 380/660
7AVER280M6e 90 1000 380/660
7AVER315S6e 110 1000 380/660
7AVER315MA6e 132 1000 380/660
7AVER315MB6e 160 1000 380/660
7AVER132S8 4 750 220/380; 380; 380/660
7AVER132M8 5,5 750 220/380; 380; 380/660
7AVER160S8 7,5 750 220/380; 380/660
7AVER160M8 11 750 220/380; 380/660
7AVER180M8 15 750 220/380; 380/660
7AVER200M8 18,5 750 220/380; 380/660
7AVER200L8 22 750 220/380; 380/660
7AVER225M8 30 750 220/380; 380/660
7AVER250S8 37 750 220/380; 380/660
7AVER250M8 45 750 220/380; 380/660
7AVER280S8e 55 750 220/380; 380/660
7AVER280M8e 75 750 220/380; 380/660
7AVER315S8e 90 750 380/660
7AVER315MA8e 110 750 380/660
7AVER315MB8e 132 750 380/660
7AVER280S10e 37 600 220/380; 380/660
7AVER280M10e 45 600 220/380; 380/660
7AVER315S10e 55 600 220/380; 380/660
7AVER315MA10e 75 600 220/380; 380/660
7AVER315MB10e 90 600 220/380; 380/660
7AVER315s12e 45 500 220/380; 380/660
7AVER315MA12e 55 500 220/380; 380/660
7AVER315MB12e 75 500 220/380; 380/660

"С" - двигатели в чугунном исполнении

Тип кВт об/мин кпд,
%		 cos φ Ток при
380В, А		 Н·м Мп/
Мн		 Iп/
Iн		 Мм/
Мн		 Мом.
инерц		 кг
7AVER 160S2 ie1 C 15 2920
(3000)		 89,4 0,89 28,7 49 2,2 7,3 3 0,034 114
7AVER 160S2 ie2 C 91,3 0,9 27,8 49 2,4 7,7 3,2 0,039 120
7AVER 160S2 ie1 89,4 0,89 28,7 49 2,2 7,3 3 0,034 98
7AVER 160S2 ie2 91,3 0,9 27,8 49 2,4 7,7 3,2 0,039 104
7AVER 160M2 ie1 C 18,5 2920
(3000)		 90 0,89 35,1 60,5 2,2 7 2,9 0,039 125
7AVER 160М2 ie1 90 0,89 35,1 60,5 2,2 7 2,9 0,039 104
7AVER 160М2 ie2 91,8 0,9 34,1 60,5 2,4 7,4 3,1 0,045 111
7AVER 160S4 ie1 C 15 1450
(1500)		 89,4 0,82 31,1 99 2,2 6 2,6 0,070 121
7AVER 160S4 ie2 C 91,8 0,82 30,3 99 2,4 7,2 3 0,087 136
7AVER 160S4 ie1 89,4 0,82 31,1 99 2,2 6 2,6 0,070 105
7AVER 160S4 ie2 91,8 0,82 30,3 99 2,4 7,2 3 0,087 120
7AVER 160М4 ie1 C 18,5 1450
(1500)		 90 0,83 37,7 122 2,4 6,8 2,7 0,087 139
7AVER 160М4 ie1 90 0,83 37,7 122 2,4 6,8 2,7 0,087 119
7AVER 160М4 ie2 92,2 0,82 37,2 122 2,5 7,5 3,1 0,100 131
7AVER 160S6 ie1 C 11 970
(1000)		 87 0,81 23,7 108 1,9 6,1 2,5 0,110 119
7AVER 160S6 ie2 C 88,5 0,8 23,6 108 2,1 7,2 2,7 0,130 133
7AVER 160S6 ie1 87 0,81 23,7 108 1,9 6,1 2,5 0,110 105
7AVER 160S6 ie2 88,5 0,8 23,6 108 2,1 7,2 2,7 0,130 119
7AVER 160М6 ie1 C 15 970
(1000)		 88,5 0,81 31,8 148 2,1 6,8 2,8 0,130 140
7AVER 160М6 ie1 88,5 0,81 31,8 148 2,1 6,8 2,8 0,130 119
7AVER 160М6 ie2 90,6 0,8 31,5 148 2,2 7,5 3 0,170 138
7AVER 160S8 C 7,5 725
(750)		 83 0,72 18,4 98,8 1,6 5 2,2 0,110 120
7AVER 160S8 83 0,72 18,4 98,8 1,6 5 2,2 0,110 108
7AVER 160М8 C 11 725
(750)		 86 0,74 26 145 1,6 5 2,2 0,150 145
7AVER 160М8 86 0,74 26 145 1,6 5 2,2 0,150 124
