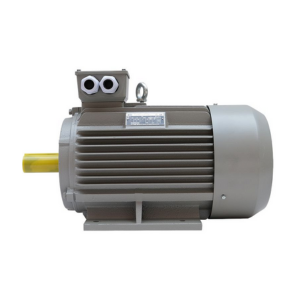

Электродвигатели асинхронные трехфазные серии SM-D

Заказать
Заказать

Асинхронные трехфазные электродвигатели серии SM-D общего промышленного назначения разработаны для использования в приводах различных механизмов в разных отраслях промышленности.

Эти электродвигатели соответствуют стандартам CENELEC и DIN, что обеспечивает совместимость их присоединительных и установочных размеров.

Основные параметры эксплуатации включают:

  • работу от трехфазной сети переменного тока с частотой 50 и 60 Гц,
  • рабочее напряжение 220/380 или 380/660 В,
  • степень защиты IP55,
  • класс изоляции F,
  • систему охлаждения IC411,
  • класс энергоэффективности IE1.

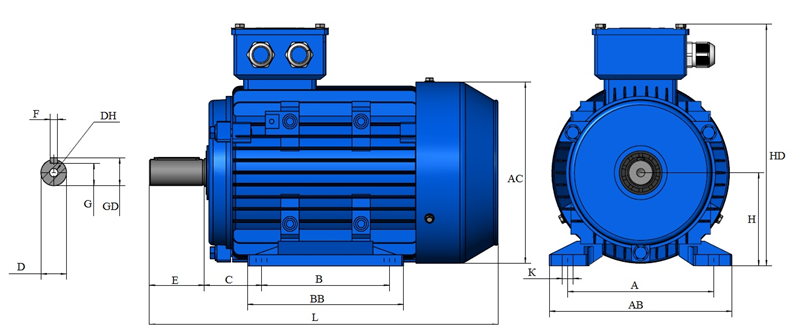

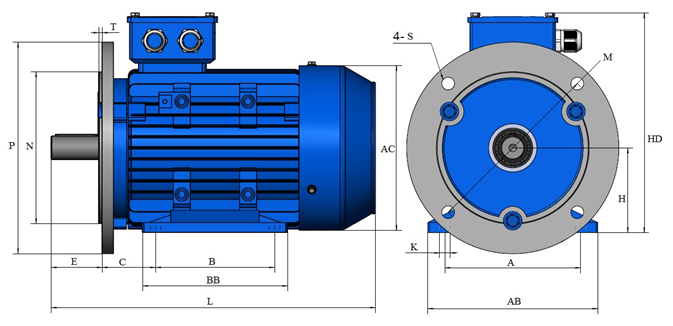

Габаритные размеры SM-D




Технические характеристики SM-D

Алюминиевый корпус

Тип Число полюсов Габаритные, установочные и присоединительные размеры
L* l30 HD* h31 AC* d30 P d24 S* d22 N d25 E l1 C l31 B l10
1 2 3 4 5 6 7 8 9 10 11
SM56 2,4 201 156 112 120 7 80 20 36 71
SM63 2,4,6 224 172 123 140 10 95 23 40 80
SM71 2,4,6,8 247 198 136 160 10 110 30 45 90
SM80 2,4,6,8 291 214 155 200 12 130 40 50 100
SM90S 2,4,6,8 310 230 175 200 12 130 50 56 100
SM90L 2,4,6,8 340 230 175 200 12 130 50 56 125
SM100L 2,4,6,8 392 260 196 250 15 180 60 63 140
SM112 2,4,6,8 400 290 220 250 15 180 60 70 140
SM132S 2,4,6,8 483 338 260 300 15 230 80 89 140
SM132M 2,4,6,8 510 338 260 300 15 230 80 89 178
SM160М 2,4,6,8 613 415 315 350 19 250 110 108 210
SM160L 2,4,6,8 670 415 315 350 19 250 110 108 254



Тип Число полюсов Габаритные, установочные и присоединительные размеры
H h A b10 K d10 M d20 F b1 G g D d1 T l20 AB* b11 BB* l11 DH GD h5
1 2 12 13 14 15 16 17 18 19 20 21 22 23
SM56 2,4 56 90 5,8 100 3 7,2 9 3,0 115 88 М4х12 10,2
SM63 2,4,6 63 100 7 115 4 8,5 11 3,0 137 105 М4х12 12,5
SM71 2,4,6,8 71 112 7 130 5 11 14 3,5 133 112 М5х12 16
SM80 2,4,6,8 80 125 10 165 6 15,5 19 3,5 157 125 М6х16 21,5
SM90S 2,4,6,8 90 140 10 165 8 20 24 3,5 175 125 М8х19 27
SM90L 2,4,6,8 90 140 10 165 8 20 24 3,5 175 150 М8х19 27
SM100L 2,4,6,8 100 160 12 215 8 24 28 4,0 200 171 М10х22 31
SM112 2,4,6,8 112 190 12 215 8 24 28 4,0 226 181 М10х22 31
SM132S 2,4,6,8 132 216 12 265 10 33 38 4,0 260 186 М12х28 41
SM132M 2,4,6,8 132 216 12 265 10 33 38 4,0 260 223 М12х28 41
SM160М 2,4,6,8 160 254 15 300 12 37 42 5,0 314 260 М16х36 45
SM160L 2,4,6,8 160 254 15 300 12 37 42 5,0 314 304 М16х36 45



Типоразмер двигателя Габаритные, установочные и присоединительные размеры В14 (малый фланец)
Р М N S T
1 3 4 5 6 7
SM56 80 65 50 M5 2,5
SM63 90 75 60 M5 2,5
SM71 105 85 70 M6 2,5
SM80 120 100 80 M6 3,0
SM90 140 115 95 M8 3,0
SM100 160 130 110 M8 3,5
SM112 160 130 110 M8 3,5
SM132 200 165 130 M10 3,5
SM160 250 215 180 M12 4,0



Тип Электрические параметры Масса, кг
Р, кВт Номинальная частота вращения, об/мин КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Iн, А
3000 об/мин
SM56А2 0,09 2700 62,0 0,77 5,2 2,2 2,1 0,29 3,8
SM56B2 0,12 2700 64,0 0,78 5,2 2,2 2,1 0,37 4,0
SM56С2 0,18 2700 63,0 0,75 5,2 2,2 2,1 0,53 4,2
SM63А2 0,18 2720 65,0 0,80 5,5 2,2 2,3 0,53 4,5
SM63B2 0,25 2720 68,0 0,80 5,5 2,3 2,3 0,69 4,7
SM63C2 0,37 2720 68,0 0,80 5,5 2,3 2,3 1,01 4,8
SM71A2 0,37 2755 69,0 0,81 6,1 2,3 2,3 1,01 6,0
SM71B2 0,55 2790 74,0 0,82 6,1 2,3 2,3 1,38 6,3
SM71C2 0,75 2790 72,0 0,82 6,1 2,3 2,3 1,77 7,0
SM80A2 0,75 2845 75,0 0,83 6,9 2,3 2,2 1,77 10,0
SM80B2 1,1 2835 76,2 0,84 6,9 2,3 2,2 2,61 11,0
SM80C2 1,5 2835 78,5 0,83 7,0 2,3 2,2 3,46 11,2
SM90S2 1,5 2850 78,5 0,84 7,0 2,3 2,2 3,46 13,0
SM90LA2 2,2 2855 81,0 0,85 7,0 2,3 2,2 4,85 14,0
SM90LB2 3,0 2850 82,6 0,86 7,0 2,3 2,2 6,34 15,0
SM100L2 3,0 2860 82,6 0,87 7,0 2,3 2,2 6,34 24,0
SM100LA2 4,0 2850 84,2 0,87 7,5 2,3 2,2 8,20 25,0
SM112M2 4,0 2880 84,2 0,87 7,5 2,3 2,2 8,20 28,0
SM112L2 5,5 2880 85,7 0,88 7,5 2,2 2,3 11,1 29,3
SM112MB2 7,5 2880 84,2 0,88 7,5 2,2 2,3 14,9 30,0
SM132SA2 5,5 2900 85,7 0,88 7,5 2,0 2,2 11,1 40,0
SM132SB2 7,5 2900 87,0 0,88 7,5 2,0 2,2 14,9 43,0
SM132MB2 11 2930 88,0 0,89 7,5 2,3 2,2 21,3 52,5
SM132MC2 15 2930 89,0 0,89 7,5 2,0 2,2 28,8 58,0
SM160MA2 11 2930 88,0 0,89 7,5 2,3 2,2 21,3 83,0
SM160MB2 15 2930 89,0 0,89 7,5 2,3 2,2 28,8 90,0
SM160L2 18,5 2930 90,0 0,90 7,5 2,3 2,2 34,7 92,0
1500 об/мин
SM56А4 0,06 1300 56,0 0,70 4,0 2,1 2,0 0,23 4,0
SM56B4 0,09 1300 58,0 0,72 4,0 2,1 2,0 0,33 4,5
SM56C4 0,12 1310 57,0 0,72 4,0 2,2 2,1 0,44 4,7
SM63А4 0,12 1310 60,0 0,73 4,4 2,2 2,1 0,44 4,7
SM63B4 0,18 1310 60,0 0,73 4,4 2,2 2,1 0,62 4,8
SM63C4 0,25 1310 60,0 0,73 4,4 2,2 2,1 0,79 5,0
SM71A4 0,25 1340 65,0 0,74 5,2 2,2 2,1 0,79 6,0
SM71B4 0,37 1340 67,0 0,75 5,2 2,2 2,1 1,12 6,3
SM71C4 0,55 1340 67,0 0,75 5,2 2,2 2,1 1,52 6,5
SM80A4 0,55 1390 71,0 0,75 6,0 2,3 2,3 1,52 10,0
SM80B4 0,75 1380 73,0 0,76 6,0 2,3 2,3 1,95 11,0
SM80C4 1,1 1380 73,0 0,76 6,0 2,3 2,3 2,85 12,0
SM90S4 1,1 1390 76,2 0,77 6,0 2,3 2,3 2,85 12,0
SM90LA4 1,5 1400 78,5 0,78 6,0 2,3 2,3 3,72 14,0
SM90LB4 2,2 1400 78,5 0,78 6,0 2,3 2,3 5,09 17,6
SM100LA4 2,2 1420 81,0 0,81 7,0 2,3 2,3 5,09 19,2



Тип Электрические параметры Масса, кг
Р, кВт Номинальная частота вращения, об/мин КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Iн, А
SM100LB4 3,0 1420 82,6 0,82 7,0 2,3 2,3 6,78 23,0
SM100LC4 4,0 1435 84,2 0,82 7,0 2,3 2,3 8,80 25,0
SM112M4 4,0 1435 84,2 0,82 7,0 2,3 2,3 8,80 29,0
SM112MA4 5,5 1440 85,7 0,82 7,0 2,3 2,3 11,70 35,7
SM132S4 5,5 1440 87,0 0,84 7,0 2,3 2,3 11,60 43,0
SM132M4 7,5 1450 87,0 0,84 7,0 2,3 2,3 15,40 55,0
SM132LC4 11,0 1460 88,0 0,85 7,0 2,3 2,3 22,30 64,0
SM160M4 11,0 1460 89,0 0,85 7,0 2,3 2,3 22,30 86,0
SM160L4 15,0 1460 89,0 0,85 7,0 2,3 2,3 30,10 100,0
1000 об/мин
SM63А6 0,09 840 42,0 0,61 3,5 2,0 2,0 0,53 4,2
SM63B6 0,12 850 45,0 0,62 3,5 2,0 2,0 0,65 4,5
SM71A6 0,18 870 56,0 0,66 4,0 2,0 1,9 0,74 5,6
SM71B6 0,25 870 59,0 0,68 4,0 2,0 1,9 0,95 6,0
SM71C6 0,37 870 59,0 0,69 4,0 2,0 1,9 1,23 6,3
SM80A6 0,37 880 62,0 0,70 4,7 2,0 1,9 1,23 10,0
SM80B6 0,55 880 65,0 0,72 4,7 2,1 1,9 1,70 11,0
SM80C6 0,75 880 68,0 0,72 4,7 2,1 1,9 2,33 12,0
SM90S6 0,75 905 69,0 0,72 5,3 2,1 2,0 2,29 13,0
SM90LA6 1,1 905 72,0 0,73 5,5 2,1 2,0 3,18 14,4
SM90LB6 1,5 905 74,0 0,75 5,5 2,1 2,0 4,00 15,5
SM100LA6 1,5 820 76,0 0,76 5,5 2,1 2,0 4,00 23,0
SM100LB6 2,2 820 77,0 0,76 5,5 2,1 2,0 5,60 25,0
SM112M6 2,2 935 79,0 0,76 6,5 2,1 2,0 5,60 28,0
SM112MB6 3,0 935 81,0 0,77 6,5 2,1 2,1 7,40 30,0
SM132S6 3,0 960 81,0 0,76 6,5 2,1 2,1 7,40 38,0
SM132MA6 4,0 960 82,0 0,76 6,5 2,1 2,1 9,50 50,0
SM132MB6 5,5 960 84,0 0,77 6,5 2,1 2,1 16,60 57,0
SM132L6 7,5 960 85,0 0,77 6,5 2,1 2,1 19,90 47,6
SM160M6 7,5 970 86,0 0,78 6,5 2,1 2,0 16,90 82,0
SM160L6 11 970 87,5 0,79 6,5 2,1 2,0 24,20 93,0
750 об/мин
SM71A8 0,09 680 48,0 0,56 3,0 1,5 1,7 0,51 5,6
SM71B8 0,12 690 51,0 0,59 2,7 1,6 1,7 0,61 6,0
SM80A8 0,18 645 51,0 0,61 3,3 1,9 1,8 0,83 10,0
SM80B8 0,25 645 54,0 0,61 3,3 1,9 1,8 1,10 11,0
SM80C8 0,37 675 62,0 0,61 4,0 1,9 1,8 1,49 12,0
SM90S8 0,37 680 63,0 0,63 4,0 1,9 1,8 1,49 13,0
SM90L8 0,55 680 63,0 0,61 4,0 2,0 1,8 2,17 15,0
SM100LA8 0,75 680 67,0 0,67 4,0 2,0 1,8 2,43 23,0
SM100LB8 1,1 680 72,0 0,69 5,0 2,0 1,8 3,36 25,0
SM112M8 1,5 690 74,0 0,70 5,0 2,0 1,8 4,40 28,0
SM132S8 2,2 710 79,0 0,71 6,0 2,0 1,8 6,00 40,0
SM132M8 3,0 710 80,0 0,73 6,0 2,0 1,8 7,80 45,0
SM160MA8 4,0 720 81,0 0,73 6,0 2,0 1,9 10,30 71,0
SM160MB8 5,5 720 83,0 0,74 6,0 2,0 2,0 13,60 82,5
SM160L8 7,5 720 85,0 0,75 6,0 1,9 2,2 17,90 87,0



Чугун

Тип Число полюсов Габаритные, установочные и присоединительные размеры
L* l30 HD* h31 AC* d30 P d24 S* d22 N d25 E l1 C l31 B l10
1 2 3 4 5 6 7 8 9 10 11
SM80 2,4,6,8 295 220 155 200 4х12 130 40 50 100
SM90S 2,4,6,8 320 250 175 200 4х12 130 50 56 100
SM90L 2,4,6,8 345 250 175 200 4х12 130 50 56 125
SM100L 2,4,6,8 385 270 196 250 4х15 180 60 63 140
SM112 2,4,6,8 400 300 220 250 4х15 180 60 70 140
SM132S 2,4,6,8 470 345 260 300 4х15 230 80 89 140
SM132M 2,4,6,8 510 345 260 300 4х15 230 80 89 178
SM160M 2,4,6,8 615 420 315 350 4х19 250 110 108 210
SM160L 2,4,6,8 660 420 315 350 4х19 250 110 108 254
SM180М 2,4,6,8 700 455 355 350 4х19 250 110 108 241
SM180L 2,4,6,8 740 455 355 350 4х19 250 110 108 279
SM200L 2,4,6,8 770 505 397 400 4х19 300 110 133 305
SM225S 4,8 815 560 445 450 8х19 350 140 149 286
SM225M 2 820 560 445 450 8х19 350 140 149 311
SM225M 4,6,8 845 560 445 450 8х19 350 140 149 311
SM250M 2 920 615 485 550 8х19 450 140 168 349
SM250M 4,6,8 920 615 485 550 8х19 450 140 168 349
SM280S 2 995 680 547 550 8х19 450 140 190 368
SM280S 4,6,8 995 680 547 550 8х19 450 140 190 368
SM280M 2 1045 680 547 550 8х19 450 140 190 419
SM280M 4,6,8 1045 680 547 550 8х19 450 140 190 419
SM315S 2 1185 845 620 660 8х24 550 140 216 406
SM315S 4,6,8 1220 845 620 660 8х24 550 170 216 406
SM315M 2 1290 845 620 660 8х24 550 140 216 457
SM315M 4,6,8,10 1325 845 620 660 8х24 550 170 216 457
SM315L 2 1290 845 620 660 8х24 550 140 216 508
SM315L 4,6,8,10 1325 845 620 660 8х24 550 170 216 508
SM355M 2 1500 1010 698 800 8х24 680 140 254 560
SM355M 4,6,8 1530 1010 698 800 8х24 680 170 254 560
SM355L 2 1500 1010 698 800 8х24 680 140 254 630
SM355L 4,6,8,10 1530 1010 698 800 8х24 680 170 254 630



Тип Число полюсов Габаритные, установочные и присоединительные размеры
H h A b10 K d10 M d20 F b1 G g D d1 T l20 AB* b11 BB* l11 DH GD h5
1 2 12 13 14 15 16 17 18 19 20 21 22 23
SM80 2,4,6,8 80 125 10 165 6 15,5 19 3,5 165 130 М6х16 21,5
SM90S 2,4,6,8 90 140 10 165 8 20,0 24 3,5 180 140 М8х19 27,0
SM90L 2,4,6,8 90 140 10 165 8 20,0 24 3,5 180 162 М8х19 27,0
SM100L 2,4,6,8 100 160 12 215 8 24,0 28 4,0 205 175 М10х22 31,0
SM112 2,4,6,8 112 190 12 215 8 24,0 28 4,0 230 180 М10х22 31,0
SM132S 2,4,6,8 132 216 12 265 10 33,0 38 4,0 270 224 М12х28 41,0
SM132M 2,4,6,8 132 216 12 265 10 33,0 38 4,0 270 224 М12х28 41,0
SM160M 2,4,6,8 160 254 15 300 12 37,0 42 5,0 320 260 М16х36 45,0
SM160L 2,4,6,8 160 254 15 300 12 37,0 42 5,0 320 305 М16х36 45,0
SM180М 2,4,6,8 180 279 15 300 14 42,5 48 5,0 355 305 М16х36 51,5
SM180L 2,4,6,8 180 279 15 300 14 42,5 48 5,0 355 340 М16х36 51,5
SM200L 2,4,6,8 200 318 19 350 16 49,0 55 5,0 395 370 М20х42 59,0
SM225S 4,8 225 356 19 400 18 53,0 60 5,0 435 370 М20х42 64,0
SM225M 2 225 356 19 400 18 49,0 55 5,0 435 393 М20х42 59,0
SM225M 4,6,8 225 356 19 400 18 53,0 60 5,0 435 393 М20х42 64,0
SM250M 2 250 406 24 500 18 53,0 60 5,0 490 445 М20х42 64,0
SM250M 4,6,8 250 406 24 500 18 58,0 65 5,0 490 445 М20х42 69,0
SM280S 2 280 457 24 500 18 58,0 65 5,0 550 485 М20х42 69,0
SM280S 4,6,8 280 457 24 500 20 67,5 75 5,0 550 485 М20х42 79,5
SM280M 2 280 457 24 500 18 58,0 65 5,0 550 485 М20х42 69,0
SM280M 4,6,8 280 457 24 500 20 67,5 75 5,0 550 485 М20х42 79,5
SM315S 2 315 508 28 600 18 58,0 65 6,0 635 570 М20х42 69,0
SM315S 4,6,8 315 508 28 600 22 71,0 80 6,0 635 570 М20х42 85,0
SM315M 2 315 508 28 600 18 58,0 65 6,0 635 680 М20х42 69,0
SM315M 4,6,8,10 315 508 28 600 22 71,0 80 6,0 635 680 М20х42 85,0
SM315L 2 315 508 28 600 18 58,0 65 6,0 635 680 М20х42 69,0
SM315L 4,6,8,10 315 508 28 600 22 71,0 80 6,0 635 680 М20х42 85,0
SM355M 2 355 610 28 740 20 67,5 75 6,0 730 750 М20х42 79,5
SM355M 4,6,8 355 610 28 740 25 86,0 95 6,0 730 750 М20х42 100
SM355L 2 355 610 28 740 20 67,5 75 6,0 730 750 М20х42 79,5
SM355L 4,6,8,10 355 610 28 740 25 86,0 95 6,0 730 750 М20х42 100



Тип Электрические параметры Масса, кг
Р, кВт Номинальная частота вращения, об/мин КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Iн, А
3000 об/мин
SM80МА2 0,75 2840 75,5 0,83 6,1 2,2 2,3 1,77 16
SM80МВ2 1,1 2840 76,2 0,84 6,9 2,2 2,3 2,61 17
SM90S2 1,5 2850 78,5 0,84 7,0 2,2 2,3 3,46 20
SM90L2 2,2 2855 81,0 0,85 7,0 2,2 2,3 4,85 23
SM100L2 3,0 2860 82,6 0,87 7,5 2,2 2,3 6,34 30
SM112М2 4,0 2880 84,2 0,88 7,5 2,2 2,3 8,2 41
SM132SA2 5,5 2900 85,7 0,88 7,5 2,2 2,3 11,1 58
SM132SB2 7,5 2900 87,0 0,88 7,5 2,2 2,3 14,9 60
SM160МА2 11 2930 88,4 0,89 7,5 2,2 2,3 21,1 107
SM160МВ2 15 2930 89,4 0,89 7,5 2,2 2,3 28,6 114
SM160L2 18,5 2930 90,0 0,90 7,5 2,2 2,3 34,7 133
SM180М2 22 2940 90,5 0,90 7,5 2,0 2,3 41,0 165
SM200LA2 30 2950 91,4 0,90 7,5 2,0 2,3 55,4 218
SM200LB2 37 2950 92,0 0,90 7,5 2,0 2,3 67,9 230
SM225М2 45 2960 92,5 0,90 7,5 2,0 2,3 82,1 290
SM250М2 55 2970 93,0 0,90 7,5 2,0 2,3 100,0 359
SM280S2 75 2975 93,6 0,90 7,0 2,0 2,3 135,0 475
SM280М2 90 2975 93,9 0,91 7,1 2,0 2,3 160,0 510
SM315S2 110 2975 94,0 0,91 7,1 1,8 2,2 195,0 875
SM315М2 132 2975 94,5 0,91 7,1 1,8 2,2 233,0 963
SM315LA2 160 2975 94,6 0,92 7,1 1,8 2,2 279,0 1010
SM315LB2 200 2975 94,8 0,92 7,1 1,8 2,2 348,0 1138
SM355М2 250 2980 95,2 0,92 7,1 1,6 2,2 433,0 1900
SM355L2 315 2980 95,4 0,92 7,1 1,6 2,2 545,0 2300
1500 об/мин
SM80МА4 0,55 1390 71,0 0,75 5,2 2,4 2,3 1,57 15
SM80МВ4 0,75 1380 73,0 0,76 6,0 2,3 2,3 2,05 16
SM90S4 1,1 1390 76,2 0,77 6,0 2,3 2,3 2,85 19
SM90L4 1,5 1400 78,5 0,78 6,0 2,3 2,3 3,72 23
SM100LA4 2,2 1410 80,0 0,81 7,0 2,3 2,3 4,90 29
SM100LB4 3,0 1410 82,6 0,82 7,0 2,3 2,3 6,78 31
SM112М4 4,0 1435 84,2 0,82 7,0 2,3 2,3 8,80 42
SM132S4 5,5 1440 85,7 0,83 7,0 2,3 2,3 11,7 63
SM132M4 7,5 1450 87,0 0,84 7,0 2,3 2,3 15,6 72
SM160М4 11 1460 88,4 0,84 7,0 2,2 2,3 22,5 110
SM160L4 15 1460 89,4 0,85 7,5 2,2 2,3 30,0 129
SM180М4 18,5 1470 90,0 0,86 7,5 2,2 2,3 36,3 160
SM180L4 22 1470 90,5 0,86 7,5 2,2 2,3 43,2 178
SM200L4 30 1470 91,4 0,86 7,2 2,2 2,3 57,6 228



Тип Электрические параметры Масса, кг
Р, кВт Номинальная частота вращения, об/мин КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Iн, А
SM225S4 37 1475 92,0 0,87 7,2 2,2 2,3 70,2 288
SM225M4 45 1475 92,5 0,87 7,2 2,2 2,3 84,9 313
SM250М4 55 1480 93,0 0,87 7,2 2,2 2,3 103,0 376
SM280S4 75 1480 93,6 0,88 6,8 2,2 2,3 138,3 508
SM280М4 90 1480 93,9 0,88 6,8 2,2 2,3 165,0 581
SM315S4 110 1480 94,5 0,88 6,9 2,1 2,2 201,0 846
SM315М4 132 1480 94,8 0,88 6,9 2,1 2,2 240,0 940
SM315LA4 160 1480 94,9 0,89 6,9 2,1 2,2 288,0 1044
SM315LB4 200 1480 94,9 0,89 6,9 2,1 2,2 360,0 1162
SM355М4 250 1490 95,2 0,90 6,9 2,1 2,2 443,0 1700
SM355L4 315 1490 95,2 0,90 6,9 2,1 2,2 559,0 1900
1000 об/мин
SM80МА6 0,37 880 62,0 0,70 4,7 1,9 2,0 1,3 15
SM80МВ6 0,55 880 65,0 0,72 4,7 1,9 2,1 1,8 16
SM90S6 0,75 905 69,0 0,72 5,3 2,0 2,1 2,29 20
SM90L6 1,1 905 72,0 0,73 5,5 2,0 2,1 3,18 23
SM100L6 1,5 920 76,0 0,75 5,5 2,0 2,1 4,0 29
SM112М6 2,2 935 79,0 0,76 6,5 2,0 2,1 5,6 41
SM132S6 3,0 960 81,0 0,76 6,5 2,1 2,1 7,4 59
SM132MA6 4,0 960 82,0 0,76 6,5 2,1 2,1 9,75 66
SM132MB6 5,5 960 84,0 0,77 6,5 2,1 2,1 12,7 76
SM160М6 7,5 970 86,0 0,77 6,5 2,0 2,1 17,2 106
SM160L6 11 970 87,5 0,78 6,5 2,0 2,1 24,5 122
SM180L6 15 970 89,0 0,81 7,0 2,0 2,1 31,6 167
SM200LА6 18,5 980 90,0 0,81 7,0 2,1 2,1 38,6 236
SM200LB6 22 980 90,0 0,83 7,0 2,0 2,1 44,7 247
SM225M6 30 980 91,5 0,84 7,0 2,0 2,1 59,3 287
SM250M6 37 980 92,0 0,86 7,0 2,1 2,1 71,0 355
SM280S6 45 980 92,5 0,86 7,0 2,1 2,0 86,0 444
SM280М6 55 980 92,8 0,86 7,0 2,1 2,0 104 498
SM315S6 75 985 93,5 0,86 6,7 2,0 2,0 142 859
SM315М6 90 985 93,8 0,86 6,7 2,0 2,0 169 950
SM315LA6 110 985 94,0 0,86 6,7 2,0 2,0 207 1031
SM315LB6 132 985 94,2 0,87 6,7 2,0 2,0 245 1107
SM315LС6 160 985 94,2 0,87 6,7 2,0 2,0 291 1200
SM355МА6 160 990 94,5 0,88 6,7 1,9 2,0 292 1550
SM355МВ6 200 990 94,5 0,88 6,7 1,9 2,0 365 1600
SM355L6 250 990 94,5 0,88 6,7 1,9 2,0 457 1700
750 об/мин
SM80МА8 0,18 645 51,0 0,61 3,3 1,8 1,9 0,83 15
SM80МВ8 0,25 645 54,0 0,61 3,3 1,8 1,9 1,10 16
SM90S8 0,37 675 62,0 0,61 4,0 1,8 1,9 1,49 20
SM90L8 0,55 680 63,0 0,61 4,0 1,8 2,0 2,17 23
SM100LА8 0,75 680 70,0 0,67 4,0 1,8 2,0 2,43 29
SM100LВ8 1,1 680 72,0 0,69 5,0 1,8 2,0 3,36 31
SM112М8 1,5 690 74,0 0,70 5,0 1,8 2,0 4,4 41
SM132S8 2,2 710 79,0 0,71 6,0 1,8 2,0 6,0 61
SM132M8 3,0 710 80,0 0,73 6,0 1,8 2,0 7,8 74
SM160МА8 4,0 720 81,0 0,73 6,0 1,9 2,0 10,3 95
SM160МВ8 5,5 720 83,0 0,74 6,0 1,9 2,0 13,6 107
SM160L8 7,5 720 85,5 0,75 6,0 1,9 2,0 17,8 128
SM180L8 11 730 87,5 0,75 6,5 2,0 2,0 25,5 169
SM200L8 15 730 88,0 0,76 6,6 2,0 2,0 34,1 236
SM225S8 18,5 730 90,0 0,76 6,6 1,9 2,0 41,1 274
SM225M8 22 730 90,5 0,78 6,6 1,9 2,0 48,9 290
SM250M8 30 735 91,0 0,79 6,5 1,9 2,0 63,0 370
SM280S8 37 740 91,5 0,79 6,6 1,9 2,0 78,0 488
SM280М8 45 740 92,0 0,79 6,6 1,9 2,0 94,0 563
SM315S8 55 735 92,8 0,81 6,6 1,8 2,0 111,0 852
SM315М8 75 735 93,5 0,81 6,2 1,8 2,0 150,0 933
SM315LA8 90 735 93,8 0,82 6,4 1,8 2,0 178,0 1027
SM315LB8 110 735 94,0 0,82 6,4 1,8 2,0 217,0 1117
SM355МА8 132 740 93,7 0,82 6,4 1,8 2,0 261,0 2000
SM355МВ8 160 740 94,2 0,82 6,4 1,8 2,0 315,0 2150
SM355L8 200 740 94,5 0,83 6,4 1,8 2,0 387,0 2250
Техническая документация на электродвигатели серии SM-D
Назад к списку
