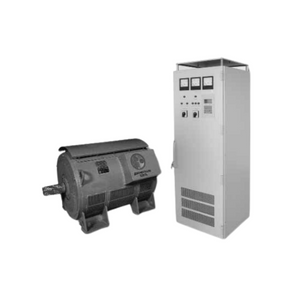

Электродвигатели синхронные трехфазные серии СД2

Электродвигатели синхронные трехфазные серии СД2 напряжением 380 В предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы и др.).

Двигатели предназначены для работы от сети переменного тока частотой 50 Гц. Номинальное напряжение двигателей 380 В, коэффициент мощности (при опережающем токе) 0,9.

Двигатели рассчитаны на прямой пуск от полного напряжения сети. Обмотка возбуждения при пуске должна быть замкнута на пусковое сопротивление, расположенное в возбудительном устройстве.

Особенности двигателя

• рассчитаны на прямой пуск от полного напряжения сети;
• Обмотка возбуждения при пуске должна быть замкнута на пусковое сопротивление, расположенное в возбудительном устройстве;
• Допускают два пуска подряд из холодного состояния и один пуск из горячего состояния;
• Имеют подшипники качения с пластичной смазкой. Двигатели соединяются с приводимыми механизмами посредством упругих муфт;
• Изоляция обмотки статора термореактивная типа «Монолит–2» класса нагревостойкости не ниже «В»;
• Изоляция обмотки ротора класса нагревостойкости «В». Соединение фаз обмотки статора – звезда;
• Обмотка статора имеет три выводных конца;
• Допускают правое и левое направление вращения;
• Реверс осуществляется только из состояния покоя;
• Могут быть укомплектованы подшипниками SKF или FAG.

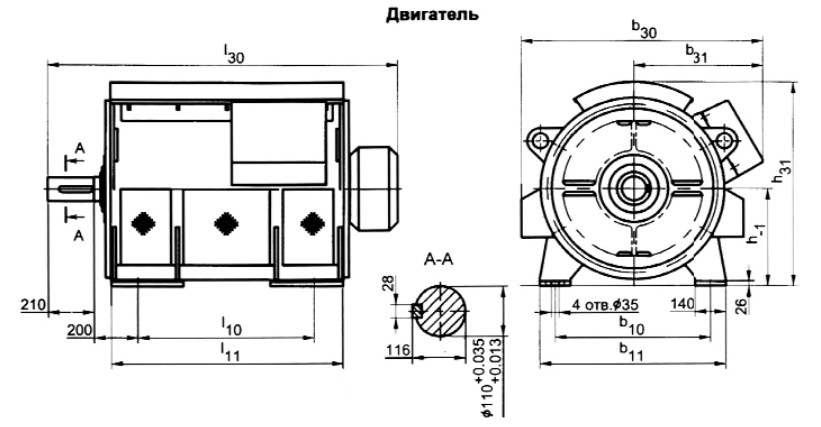

Габаритные размеры СД2

Технические характеристики СД2
