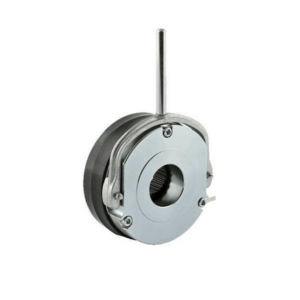

Электромагнитные дисковые тормоза SB

Заказать
Заказать

Электромагнитные дисковые тормоза постоянного тока с пружинным включением, электромагнитным отпуском, серии SB, предназначены для торможения вращающихся частей приводов и их точного позиционирования.

Тормоза характеризуются простотой конструкции, обеспечивающей высокую повторяемость, даже при большом числе включений. Дополнительным достоинством является стабильная работа – что является особенно важным, если устройство имеет несколько приводов. Конструкция тормоза гарантирует простой монтаж.

Предлагаются разные опции исполнения, с разным оснащением, питанием тормоза, для различных климатических условий, что позволяет выбрать опцию, соответствующую индивидуальным потребностям пользователя.

Основными задачами работы тормоза является:

  • аварийное торможение для обеспечения функций безопасности привода;
  • обеспечение неподвижности исполнительных механизмов машин при выполнении функции их позиционирования;
  • сведение до минимума вращения приводов по инерции;
  • электродвигатель вместе с установленным тормозом образует авто-тормозящийся приводной узел, соответствующий требованиям по безопасности использования и позиционирования привода.

Данные тормоза производятся под напряжение питания постоянного тока: 24В, 104В, 180B и 207В, что позволяет питать их от стандартных источников переменного тока 230В и 400В, с использованием выпрямителя, поставляемого, по желанию покупателя, вместе с тормозом.

Технические характеристики SB

Параметры Ед.Изм. Тип тормоза
SB 56 SB 63 SB 71 SB 80 SB 90 SB 100 SB 112 SB 132 SB 160 SB 180 SB 200 SB 280 SB 315
Напряжение Un B 24, 104, 180, 207 24, 104, 180
Мощность P20° BT 16 20 25 30 30 40 50 55 65 750 100 250 340
Номинальный тормозной момент MHOM HM 4 4 8 16 20 32 60 100 150 240 500 1000 1600
Макс.работы Nmax МИH+1 3000
Температура окружающей среды T °C - 25 ÷ +40
Время срабатывания* Со стороны постоянного тока t0,1 t0,9 МС 20 35 65 90 90 120 150 180 300 400 500 500 600
10 17 35 40 40 50 65 90 110 200 270 300 500
Со стороны переменного тока t0,1 t0,9 МС 20 35 65 90 90 120 150 180 300 400 500 500 600
Отключение питания со стороны переменного тока вызывает примерно пятикратное увеличение времени торможения , в сравнении с отключением со стороны постоянного тока
