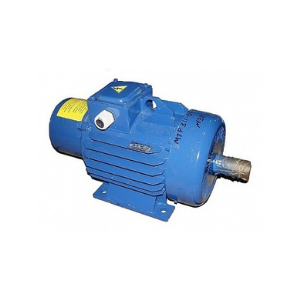

Электродвигатель 4МТ

Заказать
Заказать

Электродвигатели 4MT используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Базовое исполнение – повторно‑кратковременный режим работы S3 ПВ=40%, с питанием от сети переменного тока 50 Гц напряжением 220/380В (500В, 660В по требованию).

Климатическое исполнение и категория размещения У1, степень защиты IP55. Изготавливаются в чугунном корпусе.

Крановые электродвигатели до 3 габарита включительно и с высотой оси вращения до 180 включительно как правило выполняются с цилиндрическими концами вала.

Крановые электродвигатели 4 габарита и выше, а также с высотой оси вращения 200 и выше как правило выполняются с коническими концами вала.

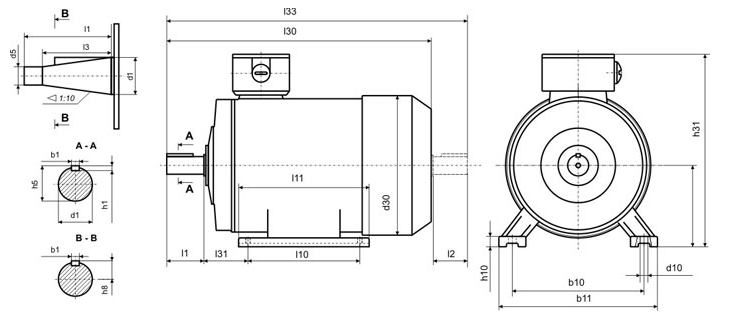

Габаритные размеры электродвигателя 4МТ

Модель Исполнение - IM b1 b10 b11 d1, d2 d5 d10 d20 d22 d24 d25 h
4MT 200LA6 1003, 1004 16 318 400 65 М42х3 19 - - - - 200
4MT 200LA8 1003, 1004 16 318 400 65 М42х3 19 - - - - 200
4MT 200LB6 1003, 1004 16 318 400 65 М42х3 19 - - - - 200



Модель h1 h5 h10 h31 l1, l2 l3 l10 l11 l20 l30 l31 l33
4MT 200LA6 10 - 24 500 140 105 305 350 - 907 133* 1053
4MT 200LA8 10 - 24 500 140 105 305 350 - 907 133* 1053
4MT 200LB6 10 - 24 500 140 105 305 350 - 907 133* 1053

Технические характеристики электродвигателя 4МТ

 Модель Мощность S3ПВ 40%, кВт Частота вращения, об/мин  Масса, кг Номинальный ток при U=380В, А Ток ротора, А Напряжение между кольцами, В Мmax/ Mн КПД, % cos, φ
4МТ 200 LA6 22 960 270 51 59 246 2.8 86.0 0.76
4МТ 200 LВ6 30 960 300 66 72 273 2.8 87.0 0.79
4МТ 200 LА8 15 720 275 44 46 189 3.2 83.0 0.62
