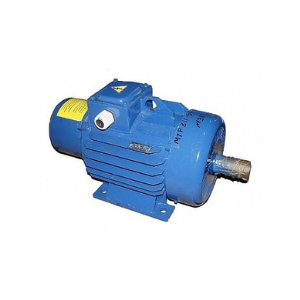

Электродвигатель AMTF
Электродвигатели AMTF используются для работы в электроприводах металлургических агрегатов и подъемно-транспортных механизмах всех видов и поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.
Базовое исполнение – повторно-кратковременный режим работы S3 ПВ=40%, с питанием от сети переменного тока 50 Гц напряжением 50 Гц напряжением 380В (220В, 660В).
Климатическое исполнение и категория размещения У1, степень защиты IP55.
Изготавливаются в чугунном корпусе.
Крановые электродвигатели до 3 габарита включительно и с высотой оси вращения до 180 включительно как правило выполняются с цилиндрическими концами вала.
Крановые электродвигатели 4 габарита и выше, а также с высотой оси вращения 200 и выше как правило выполняются с коническими концами вала.
Габаритные размеры электродвигателей AMTF
АМТF 132
| Тип двигателя | Исполнение | L, мм | L1, мм | Масса, кг | |||
| АМТF 132 M6 | 5,0 кВт; | АМТH 132 M6 | 4,5–5,0 кВт | IM1001 | 660 | — | 120 |
| АМТF 132 M6 | 5,0 кВт; | АМТH 132 M6 | 4,5–5,0 кВт | IM1002 | 660 | 772 | 120 |
| АМТF 132 L6 | 7,5 кВт; | АМТH 132 L6 | 7,0–7,5 кВт | IM1001 | 700 | — | 140 |
| АМТF 132 L6 | 7,5 кВт; | АМТH 132 L6 | 7,0–7,5 кВт | IM1002 | 700 | 812 | 140 |
| Тип двигателя | Исполнение | L, мм | L1, мм | Масса, кг | |||
| АМТF 132 M6 | 5,0 кВт; | АМТH 132 M6 | 4,5–5,0 кВт | IM2001 | 660 | — | 127 |
| АМТF 132 M6 | 5,0 кВт; | АМТH 132 M6 | 4,5–5,0 кВт | IM2002 | 660 | 772 | 127 |
| АМТF 132 L6 | 7,5 кВт; | АМТH 132 L6 | 7,0–7,5 кВт | IM2001 | 700 | — | 144 |
| АМТF 132 L6 | 7,5 кВт; | АМТH 132 L6 | 7,0–7,5 кВт | IM2002 | 700 | 812 | 144 |
АМТF 211 L6 исполнение IM1001
АМТF 211 L6 исполнение IM1002
АМТF 211 L6 исполнение IM2001
АМТF 211 L6 исполнение IM2002
Технические характеристики электродвигателей AMTF
| Тип двигателя | Мощность, кВт | Напряжение, В | Частота, Гц | Частота вращения, об/мин | Высота оси вращения вала, мм | Напряжение ротора, мм | Ток ротора | Ток статора, А |
| АМТF 132 М6 | 5,0 | 380/220 | 50 | 925 | 132 | 180 | 15,2 | 13,8/23,9 |
| АМТF 132 М6 | 5,0 | 500 | 50 | 905 | 132 | 180 | 13,2 | 11,0 |
| АМТF 132 L6 | 7,5 | 380/220 | 50 | 925 | 132 | 240 | 21,7 | 20,2/34,9 |
| АМТF 132 L6 | 7,5 | 500 | 50 | 900 | 132 | 215 | 18,8 | 16,0 |
| АМТF 211 -6 | 7,5 | 380/220 | 50 | 925 | 160 | 240 | 21,7 | 20,2/34,9 |
