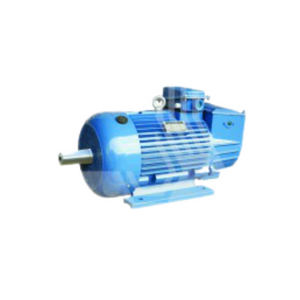

Электродвигатель МTН

Заказать
Заказать

Электродвигатель МТH, а также другие аналогичные крановые двигатели серий (MTH, МТФ, АМТF), используются для работы:

  • в электроприводах металлургических агрегатов;
  • подъемно-транспортных механизмах всех видов.

Поставляются на комплектацию башенных, козловых, портальных, мостовых и других кранов.

Для приведения в действие механизмов крана применяются асинхронные электродвигатели с фазным ротором серии МТ,МТН,МТФ или короткозамкнутым ротором серии МТК,МТКН,МТКФ.

Работа крановых электродвигателей связана со значительными перегрузками, частыми пусками, реверсами и торможениями, что предъявляет повышенные требования к их качеству и надежности.

Крановые двигатели характеризуются повышенной перегрузочной способностью, большими пусковыми моментами при сравнительно небольших пусковых токах, малым временем разгона.

Электродвигатели короткозамкнутые серий МТК, МТКF и МТКН рассчитаны на прямой пуск от сети полного напряжения.

Для крановых электродвигателей МТ и МТК различают следующие конструктивное исполнение по способу монтажа:

Для двигателей с 0 по 3 габарит:

  • IМ1001- на лапах с одним цилиндрическим валом;
  • IМ1002- на лапах с двумя цилиндрическим валами;
  • IМ2001- фланец с лапами, с одним цилиндрическим валом;
  • IМ2002- фланец с лапами, с двумя цилиндрическими валами.

Для двигателей от 4 габарита и выше:

  • IМ1003- на лапах с одним коническим валом;
  • IМ1004- на лапах, с двумя коническими валами;
  • IМ2003- фланец с лапами ,с одним коническим валом;
  • IМ2004- фланец с лапами ,с двумя коническими валами;
  • IМ2008- фланец с лапами ,с одним коническим и одним цилиндрическим валами.

Габаритные размеры электродвигателей MTH

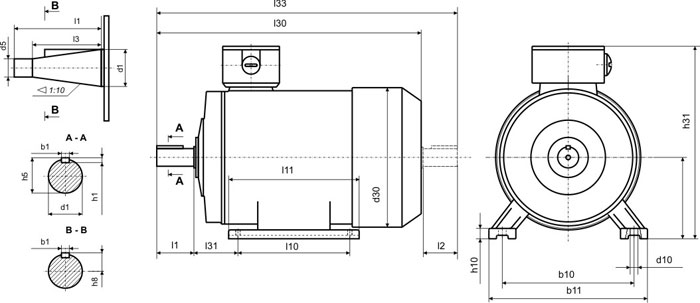

Исполнение IM1001 (1002, 1003, 1004)

Электродвигатель МТH - 1

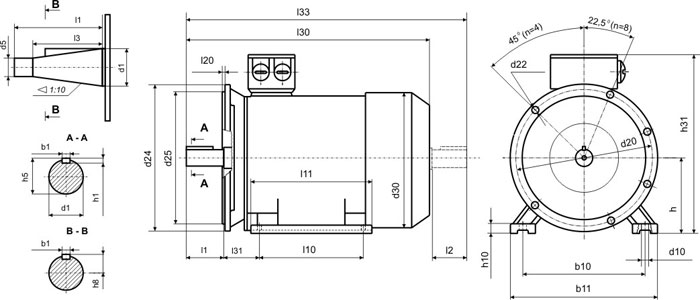

Исполнение IM2001 (2002, 2003, 2004)

Электродвигатель МТH - 2

Серия Тип IM b1 b10 b11 d1, d2 d5 d10 d20 d22 d24 d25 h
MTH 011*** 1001, 1002 8 180 230 28 - 12 - - - - 112
2001, 2002 8 180 230 28 - 12 255 4х14 280 215 112
MTH 012*** 1001, 1002 8 180 230 28 - 12 - - - - 112
2001, 2002 8 180 230 28 - 12 255 4х14 280 215 112
MTH 111*** 1001, 1002 10 220 280 35 - 15 - - - - 132
2001, 2002 10 220 280 35 - 15 300 4х18 330 250 132
MTH 112*** 1001, 1002 10 220 280 35 - 19 - - - - 132
2001, 2002 10 220 280 35 - 19 300 4х18 330 250 132
MTH 132L*** 1001, 1002 12 216 260 42 - 12 - - - - 132
2001, 2002 12 216 280 42 - 12 300 4х19 350 250 132
MTH 211*** 1001, 1002 12 245 305 40 - 15 - - - - 160
2001, 2002 12 245 305 40 - 15 300 4х18 330 250 160
MTH 311** 1001, 1002 14 280 355 50 - 24 - - - - 180
2001, 2002 14 280 355 50 - 24 300 4х18 350 250 180
MTH 311 1001, 1002 14 280 350 50 - 24 - - - - 180
2001, 2002 14 280 350 50 - 24 300 4х18 350 250 180
MTH 312** 1001, 1002 14 280 355 50 - 24 - - - - 180
2001, 2002 14 280 355 50 - 24 300 4х18 350 250 180
MTH 312 1001, 1002 14 280 350 50 - 24 - - - - 180
2001, 2002 14 280 350 50 - 24 300 4х18 350 250 180
MTH 200L** 1003, 1004 16 318 400 65 М42х3 19 - - - - 200
MTH 411** 1003, 1004 16 330 412 65 М42х3 28 - - - - 225
2003, 2004 16 330 412 65 М42х3 28 350 8х18 400 300 225
MTH 411 1003, 1004 16 330 440 65 М42х3 28 - - - - 225
2003, 2004 16 330 440 65 М42х3 28 350 8х18 400 300 225
MTH 412** 1003, 1004 16 330 412 65 М42х3 28 - - - - 225
2003, 2004 16 330 412 65 М42х3 28 350 8х18 400 300 225
MTH 412 1003, 1004 16 330 440 65 М42х3 28 - - - - 225
2003, 2004 16 330 440 65 М42х3 28 350 8х18 400 300 225
MTH 511** 1003, 1004 18 380 480 70 М48х3 35 - - - - 250
2003, 2004 18 380 480 70 М48х3 35 400 8х18 450 350 250
MTH 511 1003, 1004 18 380 500 70 М48х3 35 - - - - 250
2003, 2004 18 380 500 70 М48х3 35 400 8х18 450 350 250
MTH 512** 1003, 1004 18 380 480 70 М48х3 35 - - - - 250
2003, 2004 18 380 480 70 М48х3 35 400 8х18 450 350 250
MTH 512 1003, 1004 18 380 500 70 М48х3 35 - - - - 250
2003, 2004 18 380 500 70 М48х3 35 400 8х18 450 350 250
MTH 611** 1003, 1004 22 520 640 90 М64х4 42 - - - - 315
MTH 611 1003, 1004 22 520 650 90 М64х4 42 - - - - 315
MTH 612** 1003, 1004 22 520 640 90 М64х4 42 - - - - 315
MTH 612 1003, 1004 22 520 650 90 М64х4 42 - - - - 315
MTH 613 1003, 1004 22 520 650 90 М64х4 42 - - - - 315



Серия Тип h1 h5 h10 h31 l1, l2 l3 l10 l11 l20 l30 l31 l33
MTH 011*** 7 31 20 320 60 - 150 250 - 585 132* 648
7 31 20 320 60 - 150 250 4 612 132 678
MTH 012*** 7 31 20 320 60 - 190 250 - 616 127* 678
7 31 20 320 60 - 190 250 4 612 127 678
MTH 111*** 8 38 25 350 80 - 190 305 - 650 140* 733
8 38 25 350 80 - 190 305 4 690 140 773
MTH 112*** 8 38 25 350 80 - 235 305 - 690 135* 773
8 38 25 350 80 - 235 305 4 690 135 773
MTH 132L*** 8 45 25 350 110 - 203 255 - 675 89* 788
8 45 25 350 110 - 203 370 4 675 89 788
MTH 211*** 8 43 25 415 110 - 243 345 - 763 150* 875
8 43 25 415 110 - 243 345 5 755 150 875
MTH 311** 9 53.5 30 450 110 - 260 335 - 772 155* 885
9 53.5 30 450 110 - 260 412 5 772 155 885
MTH 311 9 53,5 21,5 480 110 - 260 320 - 765 155* 885
9 53,5 25 480 110 - 260 320 5 795 270 906
MTH 312** 9 53.5 30 450 110 - 320 400 - 837 170* 950
9 53.5 30 450 110 - 320 412 5 837 170 950
MTH 312 9 53,5 21,5 480 110 - 320 380 - 830 170* 950
9 53,5 21,5 480 110 - 320 380 5 860 260 971
MTH 200L** 10 - 25 500 140 105 305 400 - 975 133* 1118
MTH 411** 10 - 28 540 140 105 335 425 - 927 175* 1062
10 - 28 540 140 105 335 529 5 925 175 1070
MTH 411 10 - 25 525 140 105 335 435 - 907 175* 1053
10 - 25 525 140 105 335 435 5 917 175 1062
MTH 412** 10 - 28 540 140 105 420 529 - 1047 165* 1190
10 - 28 540 140 105 420 529 5 1047 165 1190
MTH 412 10 - 25 525 140 105 420 510 - 907 165* 1053
10 - 25 525 140 105 420 510 - 917 165 1062
MTH 511** 11 - 30 585 140 105 310 530 - 1195 251* 1337
11 - 30 585 140 105 310 530 5 1170 251 1315
MTH 511 11 - 25 570 140 105 310 480 - 961 251* 1110
11 - 25 570 140 105 310 480 - 961 251 1106
MTH 512** 11 - 30 585 140 105 390 530 - 1215 271* 1357
11 - 30 585 140 105 390 530 5 1190 271 1335
MTH 512 11 - 25 570 140 105 390 600 - 1071 271* 1220
11 - 25 570 140 105 390 600 - 1071 271 1216
MTH 611** 14 - 40 665 170 130 345 510 - 1265 256 1438
MTH 611 14 - 35 775 170 130 345 575 - 1090 256 1335
MTH 612** 14 - 40 665 170 130 445 600 - 1315 256 1489
MTH 612 14 - 35 775 170 130 445 645 - 1170 256 1435
MTH 613 14 - 35 775 170 130 540 735 - 1260 256 1530

Технические характеристики электродвигателей MTH

Модель Мощность S3 ПВ 40%, кВт Частота вращения, об/мин  Масса, кг Номинальный ток при U=380В, А Ток ротора, А Напряжение между кольцами, В Мmax/ Mн КПД, % cos φ Момент инерции ротора Jp, кг·м2
MTH 011-6 1.4 890 60 4.9 8.8 114 2.6 65.0 0.67 0.021
МТН 012-6 2.2 895 68 6.9 11.0 138 2.7 70.0 0.69 0.026
MTH 111-6 3.5 905 91 8.9 14.2 171 2.75 75.5 0.79 0.042
МТН 112-6 5.0 935 101 12.8 15.5 212 3.15 80.0 0.74 0.056
MTH 211А6 5.5 925 123 14.3 17.4 211 3.0 79.0 0.73 0.068
МТН 211В6 7.5 940 135 19.0 19.2 255 3.1 82.0 0.73 0.082
МТН 311-6 11 950 210 25.4 41 170 2.8 83.0 0.79 0.304
МТН 311-8 7.5 700 220 23.0 21 240 2.8 78.5 0.69 0.302
MTH 312-6 15 950 240 34.7 46 210 3.1 84.0 0.78 0.374
MTH 312-8 11 710 240 29.6 43 165 3.0 81.3 0.69 0.380
МТН 411-6 22 960 270 51 59 246 2.8 86.0 0.76 0.52
MTH 412-6 30 960 300 66 72 273 2.8 87.0 0.79 0.63
МТН 411-8 15 720 275 44 46 189 3.2 83.0 0.62 0.52
MTH 412-8 22 715 305 58 58 248 3.0 83.0 0.70 0.63
МТН 511-6 37 955 390 80 80 295 3.0 87.0 0.81 0.75
MTH 512-6 55 955 490 117 122 285 2.9 88.0 0.81 1.02
МТН 511-8 30 715 390 74 70 275 2.9 85.0 0.72 0.95
MTH 512-8 37 725 470 88 76 305 2.9 86.0 0.74 1.27
МТН 611-6 75 955 740 149 180 266 3.2 89.0 0.86 3.3
МТН 613-6 110 970 970 216 168 420 3.5 91.0 0.85 4.8
MTH 611-10 45 570 715 109 167 177 3.0 86.0 0.73 3.8
МТН 612-10 60 575 825 140 162 235 3.2 88.0 0.74 4.6
MTH 613-10 75 575 975 175 150 308 3.0 89.0 0.73 5.6
