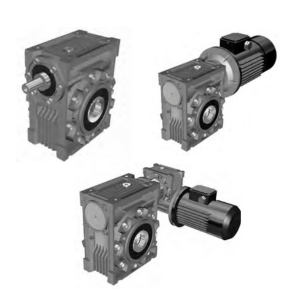

Червячные одноступенчатые редукторы 9Ч и 9МЧ
Редукторы 9Ч и 9МЧ предназначены для эффективной передачи и преобразования крутящего момента между валами.
Эти механизмы нашли широкое применение в различных отраслях, включая:
- Машиностроение
- Металлургию
- Энергетику
- Горнодобывающую промышленность
- Перерабатывающие производства
Конструктивные особенности 9Ч и 9МЧ
- Прочные материалы – обеспечивают устойчивость к высоким нагрузкам и экстремальным условиям работы
- Удобство обслуживания – продуманная конструкция обеспечивает легкий доступ к внутренним узлам, сокращая время ремонта и простоев
Основные отличия редукторов 9Ч и 9МЧ
- Редукторы 9Ч — это цилиндрические редукторы, которые отличаются простотой конструкции и высокой надежностью. Они идеально подходят для применения в условиях средних и тяжелых нагрузок.
- Редукторы 9МЧ — модернизированная версия редукторов 9Ч, которая обладает улучшенными характеристиками. Они имеют более компактные габариты и повышенную нагрузочную способность, что делает их еще более универсальными.
- Двухступенчатый червячный редуктор 9Ч2 и 9МЧ2 - Базовые модели редукторов. Могут соединяться между собой, что позволяет получить еще больший диапазон передаточных чисел (от 187,5 до 3200). Мотор-редукторы с комбинированной передачей указанного типа способны передавать мощность от 0,12 до 1,5 кВт.
Технические характеристики 9Ч и 9МЧ
| Типоразмер мотор-редуктора | 9МЧ-30 | 9МЧ-40 | 9МЧ-50 | 9МЧ-63 | 9МЧ-75 | 9МЧ-90 | 9МЧ-110 | 9МЧ-130 |
| Межосевое расстояние, мм | 30 | 40 | 50 | 63 | 75 | 90 | 110 | 130 |
| Диапазон передаточных чисел | 7,5 - 80 | 7,5 - 100 | ||||||
| Номинальный крутящий момент, Нм | 9 - 21 | 23 - 52 | 42 - 91 | 69 - 172 | 153 - 328 | 233 - 492 | 391 - 810 | 571 - 1092 |
| КПД, % | 22 - 68 | 24 - 70 | 23 - 70 | 23 - 71 | 27 - 71 | 27 - 73 | 32 - 72 | 31 - 72 |
| Масса, кг, не более | 4,6 - 5,6 | 5,7 - 11,6 | 7 – 13,5 | 10,6 – 21,3 | 16,6 – 64,5 | 21,6 – 68,5 | 52,6 – 98,5 | 71,7 – 115 |
| Типоразмер редуктора | 9МЧ2-30 /40 | 9МЧ2-30 /50 | 9МЧ2-30 /63 | 9МЧ2-40 /75 | 9МЧ2-40 /90 | 9МЧ2-50 /110 | 9МЧ2-63 /130 |
| Межосевое расстояние входной / выходной ступени, мм | 30 / 40 | 30 / 50 | 30 / 63 | 40 / 75 | 40 / 90 | 50 / 110 | 63 / 130 |
| Диапазон передаточных чисел | 300 - 3200 | ||||||
| Номинальный крутящий момент, Нм | 70 | 110 | 220 - 250 | 290 - 320 | 500 | 1000 | 1600 - 1800 |
| КПД, % | 20 - 43 | 24 - 46 | 23 - 46 | 22 - 46 | 22 - 46 | 27 - 50 | 28 - 51 |
| Масса, кг, не более | 7,8 | 9,93 | 12,93 | 19,4 | 26,5 | 58,7 | 97 |
Пример записи условного обозначения
Червячные одноступенчатые редукторы 9Ч-50-40-51-М1-2-Ф-У3
- 9 - Серия редуктора
- Ч -Тип редуктора(Ч- червячный одноступенчатый)
- 50 - Межосевое расстояние, мм(30, 40, 50, 63, 75, 90, 110, 130 ,150)
- 40- Номинальное передаточное число
- 51 - Вариант сборки по ГОСТ 20373
- М1 - Монтажное положение
- 2 - Категория точности передачи редуктора
- Ф - Вариант исполнения выхода (Ф- соединительный фланец выходной,Р- реактивная штанга)
- У3 - Климатическое исполнение (Категория размещения по ГОСТ 15150)
Червячные одноступенчатые мотор-редукторы 9МЧ-50-70-56-М1-2-Ф-380-У3
- 9 - Серия редуктора
- МЧ -Тип мотор-редуктора (МЧ- червячный одноступенчатый)
- 50 - Межосевое расстояние, мм (30, 40, 50, 63, 75, 90, 110, 130 ,150)
- 70–Частота вращения выходного вала, об/мин
- 56 - Вариант сборки по ГОСТ 20373
- М1 - Монтажное положение
- 2 - Категория точности передачи редуктора
- 380 – Номинальное напряжение сети переменного тока, В
- Ф - Вариант исполнения выхода (Ф- соединительный фланец выходной, Р- реактивная штанга)
- У3 - Климатическое исполнение (Категория размещения по ГОСТ 15150)
