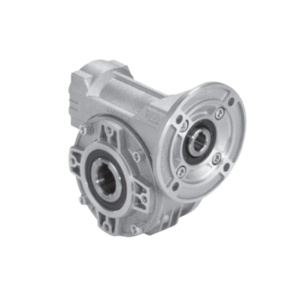

Червячный редуктор INNOVARI 045
Червячный редуктор INNOVARI 045 для эффективной передачи крутящего момента от двигателя к исполнительным механизмам, обеспечивая увеличение выходного усилия при одновременном снижении скорости вращения.
В основе конструкции – уникальное взаимодействие червячного винта со специальной спиральной резьбой и зубчатого колеса.
Эта пара размещена в прочном корпусе из алюминиевого сплава или стали, гарантируя надежную работу в различных условиях.
Премиальный корпус – вакуумное литье алюминиевого сплава (стандарт MIL-STD 276) обеспечивает идеальную герметичность, сочетая минимальный вес с исключительной прочностью
Высокоточные компоненты INNOVARI 045
- Входной и червячный валы из высоколегированной стали
- Закаленный (Rc 58-60) и отшлифованный червяк
- Оптимизированный профиль зубьев для снижения шума и повышения КПД
- Долговечное червячное колесо – бронзовый сплав с центробежным литьем на железной ступице для максимального ресурса
- Усовершенствованная система подшипников:
- Прецизионные импрегнированные крышки
- Глубокое резьбовое зацепление повышенной несущей способности
- Оцинкованные элементы для защиты от коррозии
Эксплуатационные преимущества
- Пожизненная смазка – специальная синтетическая полужидкостная смазка эффективна в диапазоне от -25°C до +80°C
- Ремонтопригодность – подшипники стандартного размера упрощают обслуживание
- Универсальность монтажа – компактные габариты и продуманная конструкция
Сферы применения INNOVARI 045
Редуктор INNOVARI 045 идеально подходит для:
- Конвейерных систем и транспортеров
- Мешалок и смесительного оборудования
- Пищевой и упаковочной промышленности
- Лебедок и подъемных механизмов
- Приводов ворот и автоматических систем

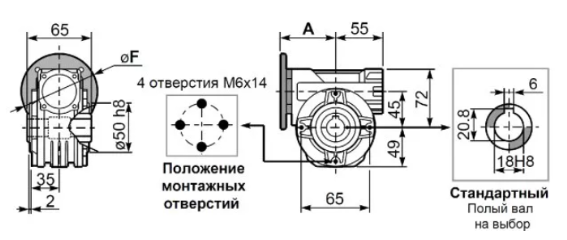

Габаритные размеры INNOVARI 045
| М. фланцы | øF | A |
| 63B5 | 138 | 72 |
| 71B5 | 160 | 70 |
| 56B14 | 80 | 71,5 |
| 63B14 | 90 | 74 |
| 71B14 | 105 | 71,5 |
Технические характеристики INNOVARI 045
| 045 (n1 = 1400 об/мин) | ||||
| Число оборотов выходного вала (об/мин) n2 | Передаточное число (i) | Мощность двигателя (кВт) | Крутящий момент на выходном валу (Nm) | Сервис фактор |
| 200 | 7 | 0,37 | 14 | 2,2 |
| 140 | 10 | 0,37 | 20 | 1,5 |
| 100 | 14 | 0,37 | 27 | 1,1 |
| 67 | 21 | 0,37 | 36 | 1,2 |
| 50 | 28 | 0,25 | 31 | 1,3 |
| 38 | 37 | 0,25 | 40 | 1 |
| 30 | 46 | 0,25 | 46 | 0,9 |
| 23 | 60 | 0,18 | 41 | 1 |
| 20 | 70 | 0,12 | 31 | 1 |
| 13,7 | 102 | 0,09 | 31 | 1 |
