Редуктор РЧН-120

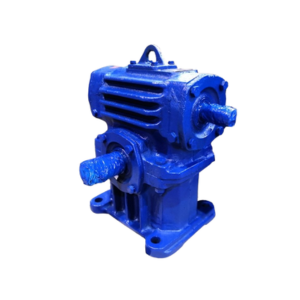

Редуктор РЧН-120 предназначен для уменьшения скорости вращения с одновременным увеличением крутящего момента. Он применяется в приводах различного оборудования, в том числе в кранах малой грузоподъемности, конвейерах и другой технике общего назначения.

Конструктивные особенности РЧН-120

• Модель выполнена на базе одноступенчатой червячной передачи , при этом червяк установлен в верхней части редуктора.
• Червячный вал изготавливается из стали 45 или 20Х , имеет правую нарезку по архимедовой линии .
• Для изготовления венца червячного колеса применяется бронза БрАЖ9-4 , обеспечивающая долговечность и надежную работу в условиях повышенных нагрузок.

Редуктор укомплектован подшипниками:

• 7306 — на червячном валу,
• 7307 — на червячном колесе.

Корпус и охлаждение

Корпус редуктора РЧН-120 цельнолитой, выполнен из прочного чугуна, что обеспечивает высокую механическую стойкость.

Монтаж осуществляется через неразъёмные лапы , упрощающие установку в конструкцию оборудования.

В данной модели не предусмотрена система вентиляционного охлаждения , что необходимо учитывать при выборе режима работы и условий эксплуатации.

Технические характеристики РЧН-120

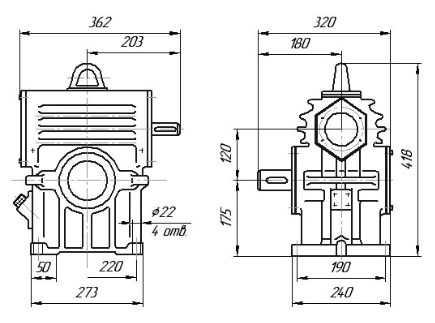

Габаритные размеры РЧН-120

Схема сборки

Условное обозначение

Редуктор РЧН-80А-41-53, где

• РЧ – обозначает то, что редуктор имеет червячный одноступенчатый тип;
• Н – червяк расположен НАД червячным колесом;
• 80 – межцентровое расстояние одноступенчатой червячной передачи;
• А – материал корпуса – чугун;
• 41 – фактическое передаточное отношение;
• 53 – схема сборки редуктора.
