Редуктор РЧУ-80а

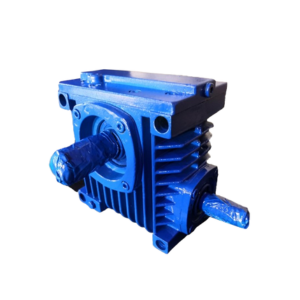

Редуктор РЧУ-80а — это одноступенчатый червячный механизм, который используется для увеличения крутящего момента и одновременного снижения частоты вращения выходного вала.

Модель имеет межосевое расстояние 80 мм и обеспечивает передаточные числа в диапазоне от 8 до 80.

Устройство относится к более ранним разработкам и является полным аналогом редуктора 2Ч-80, с которым оно совместимо как по конструкции, так и по техническим характеристикам. Также его можно использовать как замену редукторам серий Ч-80 и Чс-80.

Пример условного обозначения при заказе:

РЧУ-80-16-4-1-2 ГОСТ 13563-68 , где:

  • 80 — межосевое расстояние, мм;
  • 16 — передаточное число;
  • 4 — сборочная схема с нижним расположением червяка;
  • 1 — тип исполнения по размещению червячной пары;
  • 2 — исполнение с опорными лапами;
  • ГОСТ 13563-68 — стандарт, по которому произведён редуктор.

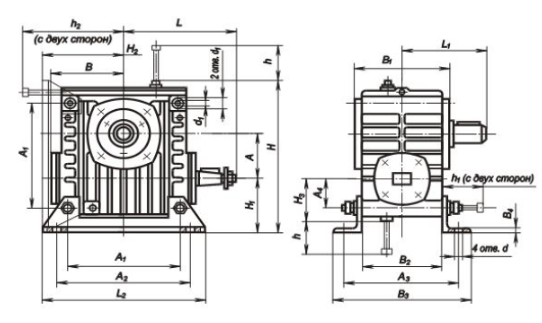

Габаритные и присоединительные размеры

Обознач. редуктора А А 1 А 2 А 3 А 4 В В 1 В 2 B 3 B 4 d d1 d2, не менее H H 1 Н 2
редуктор РЧУ-80а 80 180 225 185 50 117 164 140 212 5 15 18 12,5 267 92 132



Обознач. редуктора Н 3 , не более L L 1 L 2 h h 1 h 2 масса редуктора (без масла) с полым валом не более масса лап, не более, кг масса тихоходного вала, не более, кг
предельные отклонения по h16-H16 не менее корпус из алюминиевого сплава корпус из чугуна с одним выходным концом с двумя выходными концами
редуктор РЧУ-80а 75 180 120 260 190 135 240 14,2 23,4 1,5 1,2 1,4

Размеры B1 и Н3 представляют собой справочные размеры, а размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы.

Размеры быстроходного вала

Обозначение: редуктор РЧУ-80а d d 1 d 2 l l 1 b t h
25 М16x1,5 40 60 45 8 7,5 7

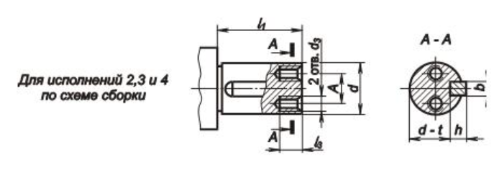

Размеры тихоходного вала редуктора РЧУ-80а

Обозначение Вал исполнений 2, 3, 4 по схеме сборки соединение
d (пред. откл. по m6) d 3 l l 3 , не менее шпоночное по ГОСТ 8788-68 и ГОСТ 10748-68 шлицевое по ГОСТ 6033-51 Эв. DЧmЧz
b h d - t
редуктор РЧУ–80а 32 М8Ч1 58 30 10 8 27 38Ч2Ч18

Исполнение редукторов РЧУ-80а

По схеме сборки

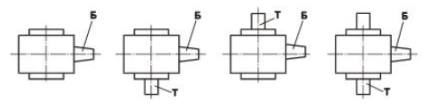

Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 4

Б - быстроходный вал, Т - тихоходный вал
По расположению червячной пары

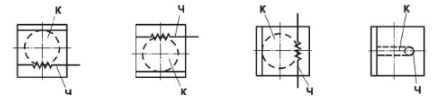

Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 4

Ч - червяк, К - колесо червячное

Допускаемые нагрузки редукторов при непрерывной работе до 12 часов в сутки

Межосевое расстояние редуктора, мм Номинальное передаточное отношение Частота вращения червяка, об/мин
750 1000 1500
мощность на валу червяка, кВт момент на валу червячного колеса, Нм мощность на валу червяка, кВт момент на валу червячного колеса, Нм мощность на валу червяка, кВт момент на валу червячного колеса, Нм
40 8 0,35 31 0,45 30 0,6 27
10 0,3 31 0,4 30 0,5 27
12,5 0,2 27 0,25 26 0,35 25
16 0,2 31 0,25 31 0,35 28
20 0,15 31 0,2 31 0,3 29
25 0,1 27 0,15 27 0,2 25
31,5 0,1 31 0,15 31 0,2 28
40 0,1 31 0,15 31 0,2 28
50 0,1 29 0,1 28 0,15 27
63 0,05 275 0,1 275 0,1 26

Допускаемые нагрузки (при непрерывной работе до 12 часов в сутки - по механической прочности передач)

A u * n 1
750 1000 1500
N 1 M 2 N 1 M 2 N 1 М 2
80 8 2,5 225 3,1 211 4,1 189
10 2 223 2,3 206 3,2 185
12,5 1,6 224 2 209 2,6 188
16 1,35 229 1,05 214 2,2 191
20 1,1 225 1,35 210 1,75 189
25 0,9 226 1,1 212 1,45 192
31,5 0,8 229 1 214 1,25 192
40 0,7 225 0,8 211 1,05 191
50 0,55 227 0,65 211 0,85 193
63 0,4 220 0,6 211 0,75 193
80 0,3 172 0,4 164 0,55 159
