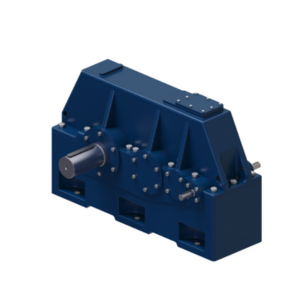

Цилиндрический редуктор 1Ц3У-315 (315-НМ)

Трехступенчатый горизонтальный редуктор Ц3У-315Н предназначен для увеличения крутящего момента и снижения скорости вращения в оборудовании с мощными электродвигателями.

Массивный редуктор весом 580 кг широко используется в приводах ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Он особенно эффективен в условиях вращательно-кратковременных нагрузок.

Редуктор Ц3У-315Н обладает высоким КПД — до 98% — и гарантирует надежную работу при значительных нагрузках благодаря прочному чугунному корпусу. Основное назначение устройства — повышение крутящего момента и снижение частоты вращения выходного вала.

Передаточное число колеблется от 31,5 до 200, межосевое расстояние составляет 315 мм. Горизонтальное расположение, трехступенчатая конструкция и цилиндрические шестерни обеспечивают высокую эффективность и долговечность редуктора в промышленной эксплуатации.

Условия эксплуатации

• Постоянные и переменные нагрузки одного направления, а также реверсивные режимы;
• Длительная работа или с периодическими остановками;
• Возможность вращения валов в обе стороны;
• Частота вращения входного вала до 1800 об/мин;
• Атмосфера типов I и II по ГОСТ 15150 с запыленностью до 10 мг/м³;
• Климатические исполнения У и Т — для категорий размещения 1...3; УХЛ и О — для категории размещения 4; исполнение ХЛ — для категорий 1...3 по ГОСТ 15150.

Пример обозначения при заказе

• 1ЦЗУ — тип редуктора;
• 315 — межосевое расстояние, мм;
• 50 — номинальное передаточное число;
• 12 — вариант сборки;
• ЦЦ — исполнение концов входного и выходного валов;
• У1 — климатическое исполнение и категория размещения.

Варианты исполнения: 1ЦЗУ-315–50–12 ЦЦ МУ1 — выходной вал в виде части зубчатой муфты; 1ЦЗУ-315–50–12 ЦЦ Т1 — климатическое исполнение Т1.

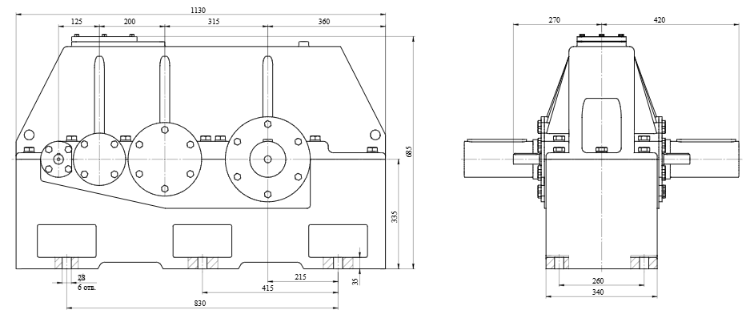

Габаритные размеры 1Ц3У-315 (315-НМ)

Технические характеристики 1Ц3У-315 (315-НМ)

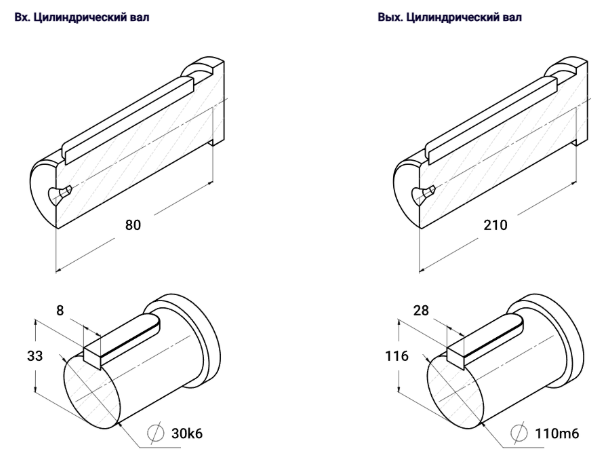

Присоединительные размеры входных и выходных валов
