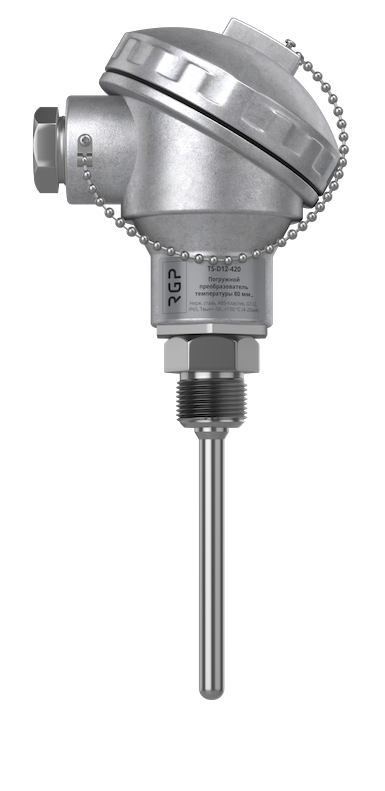

Погружные (врезные) преобразователи температуры 0-10В и 4-20 мА изготавливаются на базе термометров сопротивления Pt100, подключенных к нормирующему преобразователю, который преобразует полученное значение в сигнал 0-10В или 4-20 мА. Преобразователи 4-20мА преимущественно используются, когда расстояние до контроллера более 100 метров, а также при наличии на объекте источника помех и электромагнитных излучений.
Преобразователи с резьбовым присоединением G1/2 или G1/4 с длиной погружной части до 200 мм. выпускаются в промышленных корпусах из алюминиевого сплава. Диапазон измерения преобразователей находится в диапазоне -50…+150 градусов, и ограничен лишь возможностями нормирующего преобразователя. Преобразователи серии TS-D могут применяться для контроля температуры в трубопроводах, цистернах и резервуарах с помощью прямого подключения к технологическому процессу.
Термопреобразователи с унифицированным выходным сигналом предназначены для непрерывного преобразования температуры жидкостей, пара, газов и сыпучих сред в унифицированный выходной сигнал постоянного тока или напряжения. Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Точная настройка показаний: нормирующий преобразователь позволяет осуществлять точную настройки (калибровку) показаний датчика температуры с помощью настроечных потенциометров, расположенных на его корпусе.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C |
| Эксплуатация (корпус с платой): |
-40…+90 °C |
| Сенсор PT100 (B) **: |
±(0.3+0.005*| t |°C), t – температура |
| Долговременная стабильность: |
< 0.05 °C (в год) |
| Защита корпуса/сенсора: |
IP65/IP67 |
| Материал корпуса, уплотнений: |
силумин, резина |
| Размеры корпуса: |
97x78x100 мм |
| Штуцер датчика: |
AISI 304/316, Ø 6 мм, 50…200 мм |
| Резьбовое соединение (HP): |
G1/2, G1/4, M16x1.5, M20x1.5 |
| Ввод кабеля: |
M20x1.5, кабель диаметром ≤ 10 мм |
| Сигнал на выходе TS-D-420: |
4-20мА |
| Сигнал на выходе TS-D-010: |
0-10B |
| Зависимость (I-T) TS-D-420: |
линейная (4-20мА = -50…+150 °C) |
| Зависимость (U-T) TS-D-010: |
линейная (0-10B = -50…+150 °C) |
| Точность преобразователя: |
±0,2 % от ВПИ |
| Напряжение питания: |
24 В DC (12…36 В DC) |
| Схема подключения: |
2-х проводная |
| Соединительные клеммы: |
клемма винтовая |
| Монтаж и установка: |
в бобышку, в гильзу |
| Комплектность: |
РЭ (паспорт) |
| Срок службы: |
не менее 5 лет |

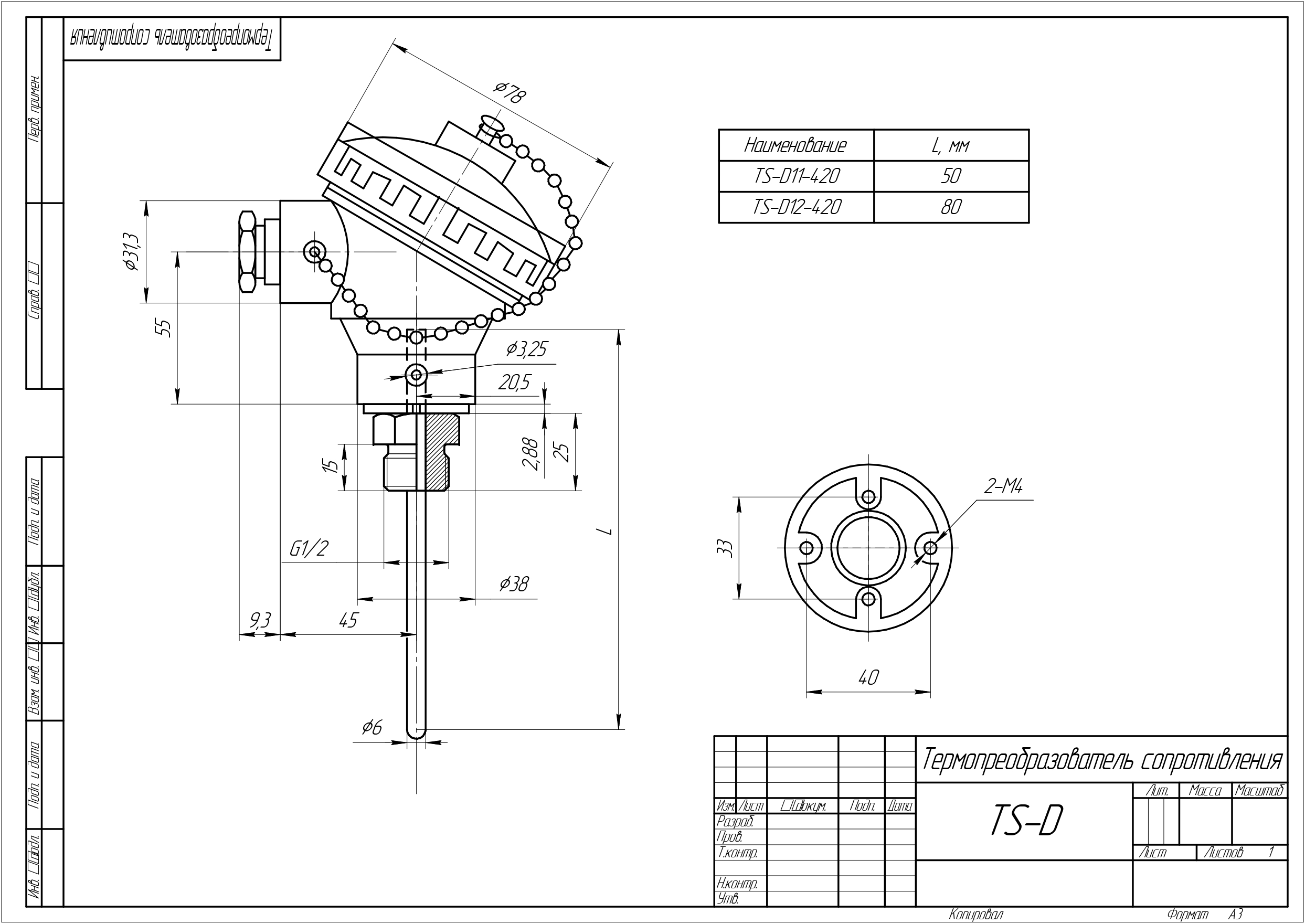

Чертеж
Аналоги
| ОВЕН |
ДТС105, ДТС505 |
| ПОИНТ |
ТС-Б-У |
| ТЕПЛОПРИБОР |
ТСМУ, ТСПУ |
| DANFOSS |
МВТ 3560 |
| БЕСКОНТА |
STA02, STA03 |
| РЭЛСИБ |
Т.Х-420, |
Артикулы
| TS-D01-420 (-010) |
Погружной преобразователь температуры 50 мм (G1/4, 4-20мА, 0-10В) |
| TS-D02-420 (-010) |
Погружной преобразователь температуры 80 мм (G1/4, 4-20мА, 0-10В) |
| TS-D03-420 (-010) |
Погружной преобразователь температуры 150 мм (G1/4, 4-20мА, 0-10В) |
| TS-D04-420 (-010) |
Погружной преобразователь температуры 200 мм (G1/4, 4-20мА, 0-10В) |
| TS-D11-420 (-010) |
Погружной преобразователь температуры 50 мм (G1/2, 4-20мА, 0-10В) |
| TS-D12-420 (-010) |
Погружной преобразователь температуры 80 мм (G1/2, 4-20мА, 0-10В) |
| TS-D13-420 (-010) |
Погружной преобразователь температуры 150 мм (G1/2, 4-20мА, 0-10В) |
| TS-D14-420 (-010) |
Погружной преобразователь температуры 200 мм (G1/2, 4-20мА, 0-10В) |
