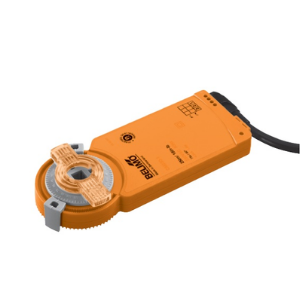

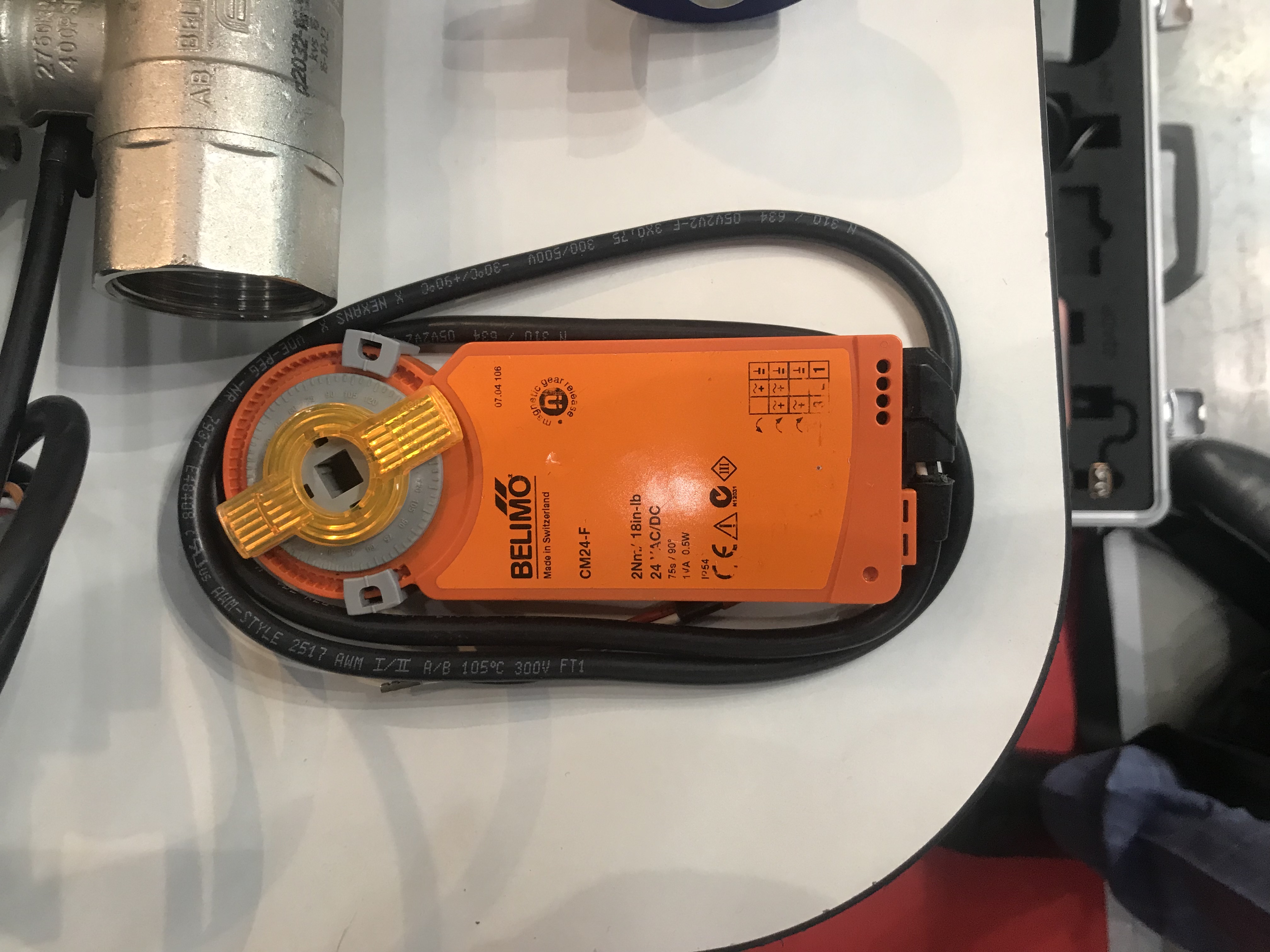

Электропривод Belimo CM24-F-L

Электропривод BELIMO CM24-F-L предназначен для управления воздушными заслонками в вентиляционных системах и системах кондиционирования воздуха зданий.

Назначение BELIMO CM24-F-L

• Для управления воздушными заслонками площадью приблизительно до 0,4 м²;
• Крутящий момент 2 Нм;
• Номинальное напряжение 24 В;
• Управление: откр./закр. или трехпозиционное управление.

Электропривод BELIMO CM24-F-L устанавливается непосредственно на вал заслонки посредством универсального захвата, снабжается фиксатором, который предотвращает вращение корпуса привода.

Есть возможность ручного управления посредством кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Электрические параметры CM24-F-L

• Номинальное напряжение 24 В ~ 50/60 Гц: 24 В=;
• Диапазон номинального напряжения 19,2 … 28,8 В;
• Расчетная мощность 1 ВА;
• Потребляемая мощность: во время вращения 0,5 Вт;в состоянии покоя 0,2 Вт;
• Соединение Кабель: 1 м , 3 х 0,75 мм².

Функциональные данные CM24-F-L

• Крутящий момент (номинальный) Мин .2 Нм при номинальном напряжении;
• Ручное управление;
• Редуктор выводится из зацепления при помощи магнита;

Угол поворота:

• без механического ограничения- неограничен;
• с механическим ограничением - фикс .315° , или 0° …287,5° ограничение с двух сторон при помощи механических упоров, настраивается с шагом 2,5°;
• Время поворота 75 с / 90°;
• Уровень шума Макс .35 дБ;
• Индикация положения;
• Механический указатель, съемный (со встроенным магнитом для ручного управления).

Основные характеристики

• Присоединение: переходник 8х8;
• Площадь заслонки 0.4 м;
• Кабель: 1 м, 3 x 0.75 мм;
• Класс защиты III;
• Степень защиты корпуса IP54 в любом положении установки;
• Температура окружающей среды -30…+50° С;
• Температура хранения -40…+80° С;
• Влажность окружающей среды 95% отн ., не конденсир;
• Техническое обслуживание - не требуется;
• Вес 220 г.
