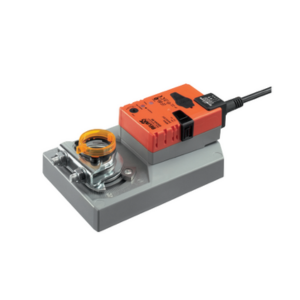

Электропривод Belimo GM24A-MF
Электропривод Belimo GM24A-MF предназначен для эффективного управления воздушными заслонками и клапанами в системах вентиляции, кондиционирования воздуха и отопления.
Благодаря своей точности, универсальным возможностям и долговечности, это устройство становится отличным выбором для решения самых разных задач в автоматизированных системах.
Особенности Belimo GM24A-MF
- Управление заслонками площадью до 8 м².
- Номинальный крутящий момент – 40 Нм.
- Напряжение питания – AC/DC 24 В.
- Модулирующее управление постоянным током (0)2...10 В, переменное.
- Обратная связь по положению – DC 2...10 В, переменная.
Преимущества Belimo GM24A-MF
- Точная регулировка: благодаря управляемому сигналу (0...10 В) обеспечивается точный контроль положения заслонок или клапанов.
- Легкость монтажа: механизм быстрого крепления упрощает установку и настройку, что экономит время на пуско-наладочные работы.
- Компактность: небольшой размер привода позволяет устанавливать его даже в ограниченных пространствах, не снижая функциональности.
- Высокая надежность: корпус выполнен из износостойких материалов с хорошей защитой от пыли и влаги, что обеспечивает стабильную работу даже в сложных условиях эксплуатации.

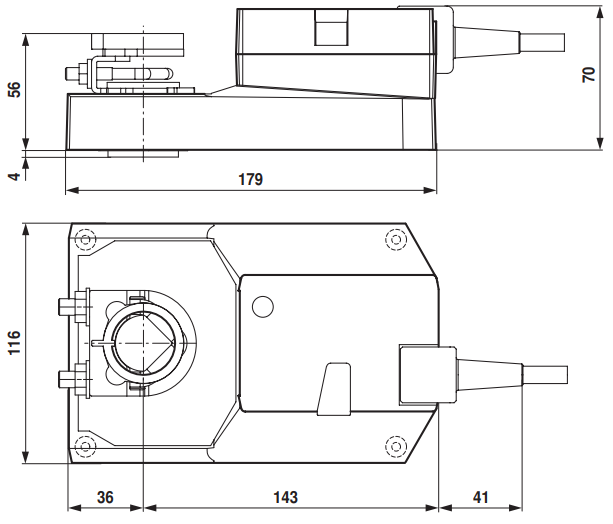

Габаритные размеры Belimo GM24A-MF
Технические характеристики Belimo GM24A-MF
| Параметр | Значение |
| Номинальное напряжение | AC/DC 24 В |
| Номинальная частота напряжения | 50/60 Гц |
| Диапазон номинального напряжения | ПЕРЕМЕННЫЙ ТОК 19,2...28,8 В / ПОСТОЯННЫЙ ТОК 21,6...V |
| Потребляемая мощность в рабочем режиме | 4 Вт |
| Потребляемая мощность в положении покоя | 1,5 Вт |
| Потребляемая мощность для определения размера проводки | 7 VA |
| Подключение питания / управления | Кабель 1 м, 4 x 0,75 мм² |
| Параллельная работа | Да (обратите внимание на данные о производительности) |
| Крутящий момент двигателя | Мин. 40 Нм |
| Переменный крутящий момент | Снижение на 25%, 50%, 75% |
| Сигнал позиционирования Y | DC 0...10 В |
| Сигнал позиционирования Y применение | Входной импеданс 100 кОм |
| Управляющий сигнал Y переменная | 3-точечный (только переменный ток) Модулирующий (постоянный ток 0...32 В) |
| Рабочий диапазон Y | DC 2...10 В |
| Рабочий диапазон Y переменная | Начальная точка DC 0,5...30 В Конечная точка DC 2,5...32 В |
| Обратная связь по положению U | DC 2...10 В |
| Обратная связь по положению Примечание | Макс. 0,5 мА |
| Обратная связь по положению Переменная U | Начальная точка DC 0,5...8 В Конечная точка DC 2...10 В |
| Точность позиционирования | ±5% |
| Направление движения двигателя | Выбирается с помощью переключателя 0 / 1 |
| Примечание о направлении движения | Y = 0 В: В положении переключателя 0 (вращение вправо) / 1 (вращение влево) |
| Переменная направления движения | Электронная реверсивность |
| Ручное управление | С кнопкой, можно заблокировать |
| Угол поворота | Макс. 95° |
| Примечание к углу поворота | Может быть ограничен с обеих сторон с помощью регулируемых механических ограничителей |
| Время работы двигателя | 150 с / 90° |
| Переменная времени работы двигателя | 75...290 с |
| Диапазон настройки адаптации | Руководство |
| Переменный диапазон настройки адаптации | Бездействие Адаптация при включении Адаптация после нажатия кнопки выключения передачи |
| Регулируемые управления | MAX (максимальное положение) = 100% |
| MIN (минимальное положение) = 0% | |
| ZS (позиция безопасности) = 0...100% | |
| Переопределение управляющей переменной | MAX= (MIN+ 32%)...100% |
| MIN = 0%...(MAX - 32%) | |
| ZS = MIN...MAX | |
| Уровень звуковой мощности двигателя | 45 дБ(A) |
| Привод шпинделя | Универсальный реверсивный зажим шпинделя 12. 26,7 мм |
| Индикация положения | Механически подключаемый |
| Класс защиты IEC/EN | III Безопасность сверхнизкого напряжения (SELV) |
| Класс защиты UL | UL Класс 2 Питание |
