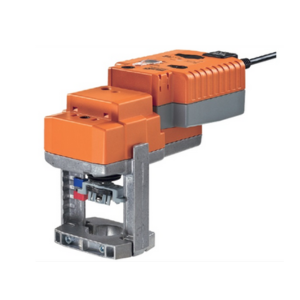

Электропривод Belimo NVK24A-SR-TPC
Электропривод Belimo NVK24A-SR-TPC предназначен для точного управления открытием и закрытием седельных клапанов и отличается надежностью, удобством эксплуатации и встроенными защитными функциями, обеспечивая продолжительный срок службы до 15 лет.
Данный электропривод идеально подходит для систем отопления, вентиляции и кондиционирования (HVAC). Он обеспечивает точное управление клапанами, что гарантирует эффективную работу инженерных систем и минимизацию эксплуатационных затрат.
Преимущества и особенности NVK24A-SR-TPC
Защитная функция благодаря встроенному конденсатору.Привод оснащен встроенным конденсатором, который запасает энергию во время работы устройства. В случае отключения питания накопленная энергия используется для перемещения штока в заранее установленное охранное положение (POP).
Время предварительной зарядки. Для полноценной работы устройства требуется предварительная зарядка конденсатора. При поставке электропривод находится в разряженном состоянии, и зарядка до рабочего уровня занимает около 20 секунд.
Простота установки. Привод Belimo NVK24A-SR-TPC легко монтируется благодаря зажимным губкам, которые обеспечивают прямую установку. Устройство можно вращать на 360° вокруг шейки седельного клапана, что упрощает монтаж даже в ограниченном пространстве.
Возможность ручного управления. Привод поддерживает ручное управление с помощью кнопки на корпусе. При нажатии кнопки механический редуктор отсоединяется, позволяя регулировать положение штока с использованием шестигранного ключа.
Высокая надежность и безопасность.
- Устройство защищено от перегрузки и автоматически останавливается при достижении конечных положений.
- Не требует концевых выключателей.
- Обеспечивает высокую функциональную надежность в течение всего срока службы.
Индикация и настройка положения. Положение штока определяется механически на кронштейне с накладками, а диапазон хода настраивается автоматически во время работы устройства.
Гибкая настройка направления движения. Переключатель направления позволяет быстро настроить ход штока в соответствии с требованиями системы.
Совместимость с клапанами. Электропривод NVK24A-SR-TPC совместим с различными типами седельных клапанов, при этом необходимо учитывать температуру рабочей среды и допустимое запирающее давление.
Технические характеристики NVK24A-SR-TPC
| Номинальное напряжение | 24 В ~, 50/60 Гц 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В~ /21,6…28,8 В= |
| Расчетная мощность | 6 ВА |
| Потребляемая мощность: | |
| — во время вращения | 2,5 Вт |
| — в состоянии покоя | 1,5 Вт |
| Соединение Контакты | 4 мм и кабель: 1 м , 4 х 0,75 мм |
| Параллельное подключение | Возможно |
| Функциональные данные | |
| Действующее усилие | 1000 Н |
| Управляющий сигнал | Y 0…10 В= (при вход. сопротивлении 100 кОм) |
| Рабочий диапазон | 2…10 В= |
| Сигнал обратной связи | U 2…10 В= при макс 0,5мА |
| Установка точки срабатывания охранной функции | 0…100 % хода штока, настраивается поворотным регулятором POP |
| Точность позиционирования | ± 5% |
| Ручное управление | Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное |
| Ход штока | 20 мм |
| Время срабатывания | 150 с / 20 мм |
| Время срабатывания охранной функции (конденсатора) | 35 с / 20 мм |
| Уровень шума | 55 дБ (А) |
| Уровень шума срабатывания охранной функции | 60 дБ (А) |
| Индикация положения | Механический указатель 5…20 мм штока |
| Безопасность | |
| Класс защиты | III (для низких напряжений) |
| Электромагнитная совместимость | СЕ в соответствии с 2004/108/ЕС |
| Степень защиты корпуса | IP54 |
| Номинальный импульс напряжения | 0,8 кВ |
| Температура окружающей среды | 0…+50° С |
| Температура хранения | –40…+80° С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Вес | 1,610 кг |
