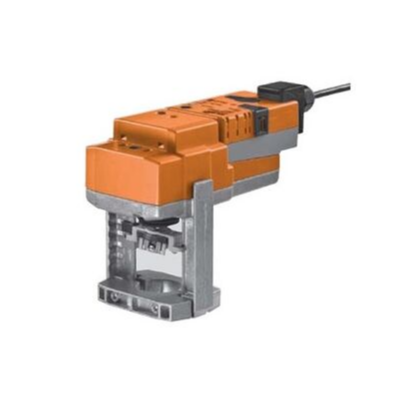

Электроприводы Belimo LV24A-SZ-TPC
Электроприводы Belimo модели LV24A-SZ-TPC управляются стандартным сигналом 0…10 В= и перемещают шток до положения, продиктованного сигналом.
Измеряемое напряжение U отображает электрическим способом текущее положение привода, а также может служить управляющим сигналом для других приводов.
- Простая прямая установка с помощью зажимных губок специальной формы;
- Привод может поворачиваться на шейке седельного клапана на 360°;
- Возможно ручное управление с помощью кнопки на корпусе привода - временное или постоянное;
- Механический редуктор выводится из зацепления пока кнопка нажата - привод отсоединен;
- Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода;
- Ход штока увеличивается когда ключ вращается по часовой стрелке;
- Высокая функциональная надежность;
- Защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений;
- Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление;
- Ход штока определяется механически на кронштейне со специальными накладками;
- Диапазон хода настраивается автоматически во время работы;
- Заводская настройка: шток электропривода втянут;
- В случае поставки клапана с установленным на него приводом — направление движения устанавливается в соответствии с точкой запирания клапана;
- При пуске переключатель направления хода штока переключает направление хода в нормальный режим;
- Вспомогательные переключатели S2A-H;
- В момент первого подключения электропитания привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока;
- Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.
Технические характеристики электропривода Belimo LV24A-SZ-TPC
| Параметр | Значение |
| Номинальное напряжение | 24 В ~, 50/60 Гц ; 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В ~ / 21,6…28,8 В= |
| Расчетная мощность | 2 ВА |
| Потребляемая мощность: — во время вращения — в состоянии покоя |
1 Вт 0,5 Вт |
| Соединение | Контакты 4 мм² и кабель: 1 м , 4 х 0,75 мм ² |
| Параллельное подключение | Возможно |
| Действующее усилие | 500 Н |
| Управляющий сигнал Y | 0…10 В= (при вход. сопротивлении 100 кОм) |
| Рабочий диапазон | 0,5…10 В= |
| Сигнал обратной связи U | 0,5…10 В= при макс 0,5мА |
| Точность позиционирования | ± 5% |
| Ручное управление | Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное |
| Ход штока | 15 мм |
| Время срабатывания | 150 с / 15 мм |
| Уровень шума | 55 дБ (А) |
| Индикация положения | Механический указатель 5…15 мм штока |
| Класс защиты | III (для низких напряжений) |
| Электромагнитная совместимость | СЕ в соответствии с 2004/108/ЕС |
| Степень защиты корпуса | IP54 |
| Номинальный импульс напряжения | 0,8 кВ |
| Температура окружающей среды | 0…+50° С |
| Температура хранения | –40…+80° С |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | Не требуется |
| Вес | 1,340 кг |

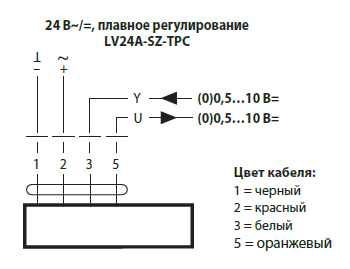

Схема подключения электропривода Belimo LV24A-SZ-TPC
Габаритные размеры электропривода Belimo LV24A-SZ-TPC, мм
