Электропривод Belimo LM24A-SR

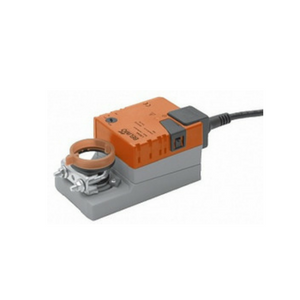

Электропривод Belimo LM24A-SR предназначен для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
Особенности Belimo LM24A-SR
- Для управления воздушными заслон- ками площадью приблиз. до 1 м2;
- Крутящий момент 5 Нм;
- Номинальное напряжение 24 В~/=;
- Управление: плавная регулировка 0 ... 10 В=, обратная связь 2 ... 10 В=;
- Ручное управление кнопкой с самовозвратом;
- Класс защиты IP54.
Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом.
Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Габаритные размеры Belimo LM24A-SR
Технические характеристики Belimo LM24A-SR
| Номинальное напряжение | 24 В~, 50/60 Гц |
| 24 В= | |
| Диапазон номинального напряжения | 19,2 ... 28,8 В~/= |
| Расчетная мощность | 2 ВА |
| Потребляемая мощность | |
| Во время вращения | 1 Вт при номинальном крутящем моменте |
| В состоянии покоя | 0,4 Вт |
| Соединение | Кабель 1 м, 4 x 0,75 мм2 |
| Крутящий момент (номинальный) | Мин. 5 Нм при номинальном напряжении |
| Управление | |
| Управляющий сигнал Y | 0…10 В, типовое входное сопротивление 100 кОм |
| Рабочий диапазон | 2 ... 10 В= |
| Обратная связь (измеряемое напряжение) | 2 ... 10 В=, макс. 1 мА |
| Ровность хода | ±5% |
| Направление вращения | Реверсивное за счет переключателя 0 / 1 |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Угол поворота | Макс. 95°, ограничение с двух сторон при помощи настраиваемых механических упоров |
| Время поворота | 150 с |
| Уровень шума | Макс. 35 дБ |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей cреды | –30 ... +50 °C |
| Температура хранения | –40 ... +80 °C |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) |
| Техническое обслуживание | Не требуется |
| Вес | 500 г |
Схема подключения Belimo LM24A-SR
