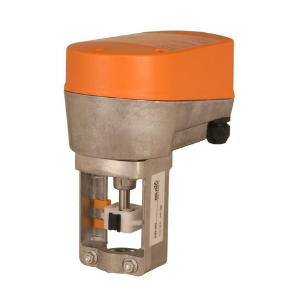

Электроприводы для седельных клапанов NV24-MFT, NVY24-MFT
Электропривод для управления седельным клапаном. Регулировка осуществляется посредством стандартного аналогового управ ляющего сигнала 0 - 10 В.
Интегральный микропроцессор позволяет изменять в широком диапазоне параметры внутренней конфигурации привода.
Данный электропривод заменен на NVC24A-SZ-TPC
Особенности электропривода NV24-MFT, NVY24-MFT
- Привод легко крепится к шейке клапана с помощью специального хомута;
- Шток клапана автоматически со единяется со штоком привода;
- Привод может быть закреплен на шейке клапана в любом положении;
- Привод за щищен от короткого замыкания и от переполюсовки питания;
- Ручное управление с помощью 5 мм шестигранного ключа;
- Гнездо на корпусе привода;
- При подаче питания шток привода вернется на место, соответственно управляющему сигналу.
Шток привода показывает состояние клапана механическим индикатором на установочной скобе. Двухцветный светодиод под крышкой привода индицирует состояние электропривода.
В стандартную комплектацию входят
- клапан;
- привод;
- переходник UNV-002.
Электроприводы NV24-MFT, NVY24-MFT применяются с клапанами
| Клапан | Тип | DN, мм | kvs, м3 /ч | Приводы |
| 2х-ходовой | Н4..B | 15…50 | 0,63…40 |
NV24&MFT AC / DC 24 B NVY24&MFT AC / DC 24 B |
| Н6..N | 15…80 | 0,63…90 | ||
| Н6..S | 15…65 | 0,63…58 | ||
| 3х-ходовой | Н5..B | 15…50 | 0,63…40 | |
| Н7..N | 15…80 | 0,63…90 |

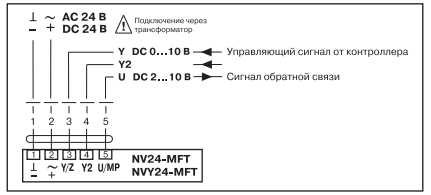

Схема электрических соединений
Размеры электропривода в переходником UNV-002
Технические характеристики электропривода NV24-MFT, NVY24-MFT
| Привод | NV24-MFT | NVY24-MFT |
| Напряжение питания | AC 24 B 50/60 Гц, DC 24 B | |
| Диапазон напр. питан. | AC 19.2…28.8 B, DC 21.6…28.8 B | |
| Расчетная мощность | 5 ВА | |
| Потребляемая мощность | 3 Вт | |
| Соединительный кабель | 1м, 5х0.75 мм2 | |
| Управляющий cигнал | DC 0…10 B 100 кОм | |
| Рабочий диапазон | DC 2…10 B DC 0…10 B | |
| Напр. обратной связи | DC 2…10 B (макс. 0,5 мА) DC 0…10 B | |
| Номинальный ход | 20 мм | |
| Фактическое усилие | 1000 Н - движение, 800 Н - удержание | |
| Ручное управление | Шестигранный ключ, самовозврат | |
| Время хода штока | 7.5 cек/мм (настраивается)1.75 cек/мм | |
| Уровень шума | Макс. 35 дБ | Макс. 45 дБ |
| Индикация положения | Механическая, 10…20 мм шток | |
| Степень защиты | IP 54 | |
| Класс защиты | III (для низких напряжений) | |
| Температура эксплуатации | 0º…+50º | |
| Температура хранения | -40º…+80º | |
| Техническое обслуживание | Не требуется | |
| Вес | 1.5 кг (без клапана) | |
