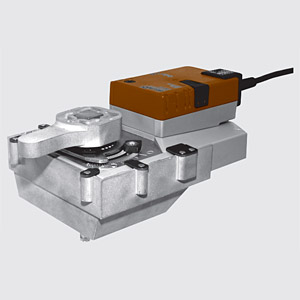

Электропривод GR24A-5(-7)
Поворотный электропривод для дисковых затворов
Технические данные
| Номинальное напряжение |
24 В ~ 50/60 Гц 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В ~/= |
| Расчетная мощность | 7 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
4.5 Вт 2 Вт |
| Соединение | Кабель 1 м, 3 х 0,75 мм2 |
| Крутящий момент (номинальный) | Мин. 40 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время поворота | 150 с / 95° |
| Уровень шума | Макс. 45 дБ (без клапана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III для низких напряжений |
| Степень защиты корпуса | IP54 в любом положении установки |
| Электромагнитная совместимость | Соответствует 89/336/ЕЕС |
| Температура окружающей среды | 0…+50 °С |
| Температура переносимой среды | –20...+100°C (диск. поворотная заслонка) |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир.(по EN 60730-1) |
| Техническое обслуживание | не требуется |
| Вес | ≈ 1850 г |

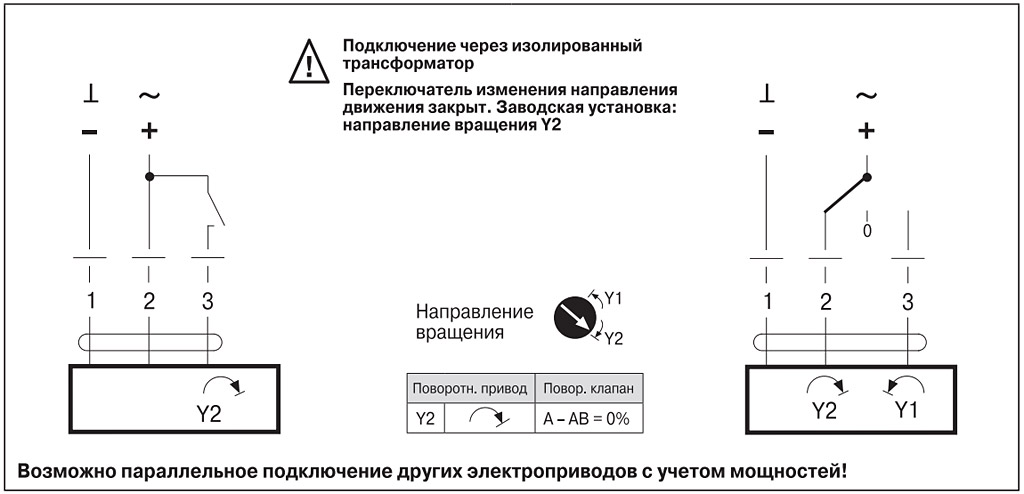

Схема подключения
Преимущества
Простая прямая установка
Простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Дисковая поворотная заслонка D6..
Электропривод GR24A-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:
- Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом
- Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой
Электропривод GR24A-7 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F075, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:
- Конец штока квадратного сечения 17 х 17 мм для соединения с поворотным электроприводом
- Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой
Габаритные размеры (мм)
| Тип привода | X[мм] | Y[мм] |
|---|---|---|
| GR24A-5 | 6 | 50 |
| GR24A-7 | 8 | 70 |
Электрические аксессуары
- Вспомогательный переключатель S...A, 1 или 2 полюс.
- Потенциометр обратной связи Р...А: 140, 500, 1000, 2800, 5000 и ли 10000 Ом
