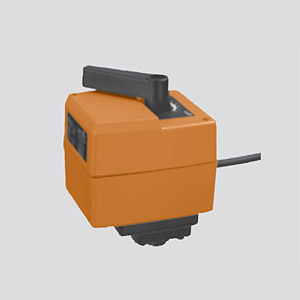

Электропривод HR230-3, HR230-3-S
Поворотный электропривод для 2-х и 3-ходовых регулирующих кранов DN15…50 и 2-х и 3-ходовых запорных кранов DN15…50
- 3-позиционный электропривод (230 В∼)
- Управление 3-позиционное или открыто/закрыто
Технические данные
| Номинальное напряжение | 230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 198...264 В~ |
| Расчетная мощность | 3.5 ВА |
| Потребляемая мощность | 3.5 ВА |
|
Соединение - двигатель - вспом. перекл. (HR230-3-S) |
Кабель: 1 м, 3×0,75 мм2 1 м, 3×0,75 мм2 |
|
Вспомогательный переключатель (HR230-3-S) |
1 x EPU 5 (1) A, 250 В~ Настраиваемая точка переключения, 0…100% угла поворота |
| Ручное управление | Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе электропривода |
| Крутящий момент | Мин. 10 Нм при номинальном напряжении |
| Угол поворота | 90° |
| Время поворота | 140 с / 90° |
| Индикация положения | Пластина со шкалой 0...1 |
| Уровень шума | Макс. 35 дБ (А) |
| Класс защиты | II все изолировано |
| Степень защиты корпуса | IP40 |
| Температура окружающей среды | 0...+50ºС (вместе с шаровым краном) |
| Температура теплоносителя | +5…+120 °С (в шаровом кране ) |
| Температура хранения | -30...+80ºС |
| Влажность окружающей среды | Соответствует EN 60730-1 |
| Электромагнитная совместимость | Соответствует 89/336/EEC по СЕ |
| Техническое обслуживание | не требуется |
| Вес | ≈ 500 г |

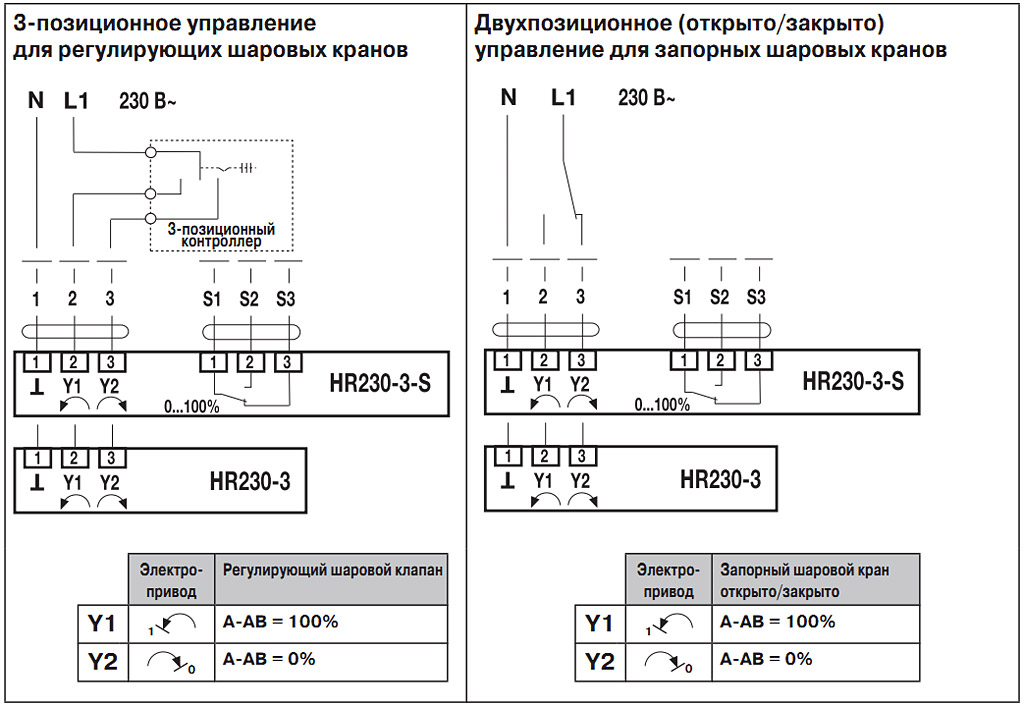

Схема подключения
_podkl.jpg)
Применение
Приведение в действие регулирующих шаровых кранов или запорных шаровых кранов.
Принцип действия
3-позиционное управление для регулирующих шаровых кранов и управление открыто/закрыто для запорных шаровых кранов.
Преимущества
Простая прямая установка
Простая прямая установка на шаровый кран при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление
Временное и постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе электропривода.
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.
Сигнализация положения
0…100 %, при помощи встроенного вспомогательного переключателя (только HR230-3-S)
