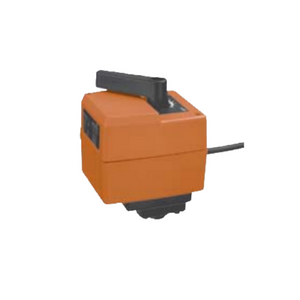

Электропривод HR24-SR
Поворотный электропривод для 2-х и 3-ходовых регулирующих кранов DN15…50.
- Электропривод плавной регулировки (24 В∼/=)
- Управление 0…10 В=
Предназначен для приведения в действие регулирующих шаровых кранов.
Принцип действия Belimo HR24-SR
Плавная регулировка осуществляется посредством стандартного управляющего сигнала 0…10 В=. После включения питания начинается процесс синхронизации. Электропривод с большой скоростью перемещается в закрытое положение (конечный выключатель «Закрыто»), где и происходит синхронизация.
Преимущества Belimo HR24-SR
- Простая прямая установка на шаровый кран при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°;
- Ручное управление возможно при помощи рычага (временное — редуктор выводится из зацепления путем нажатия, постоянное – путем переустановки поворотного переключателя на корпусе);
- Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.

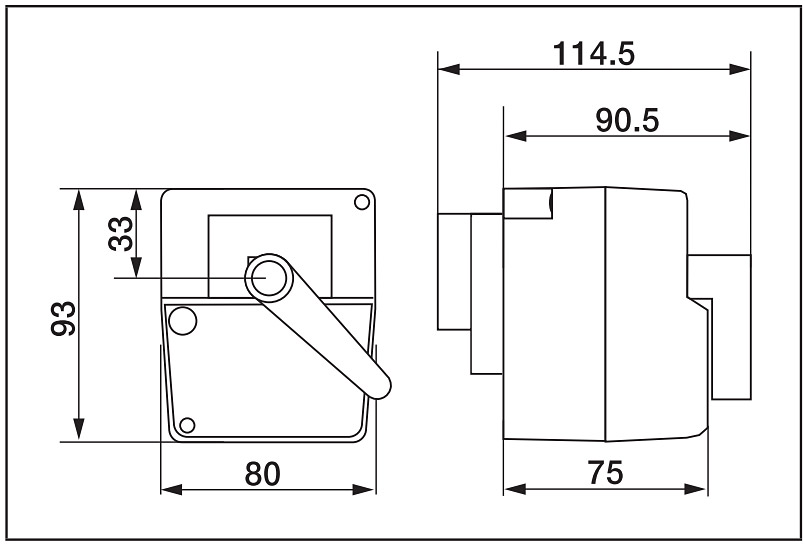

Габаритные размеры Belimo HR24-SR
_shema.jpg)
Технические характеристики Belimo HR24-SR
| Номинальное напряжение | 24 В~ 50/60 Гц, 24 В= |
| Диапазон номинального напряжения | 19,2...28,8 В~, |
| 21,6...28,8 В= | |
| Расчетная мощность | 2.5 ВА |
| Потребляемая мощность | 1.5 ВА |
| Соединение | Кабель 1 м, 4×0,75 мм2 |
| Управление | 0...10 В= при входном сопротивлении 100 kΩ |
| Рабочий диапазон | 2...10 В= для угла поворота 0...100% (0...90°) |
| Положение обратной связи | 0...10 В= (макс. 1 мА) для угла поворота 0...100% (0...90°) |
| Ровность хода | ± 5% |
| Ручное управление | Временное или постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе |
| Крутящий момент | Мин. 10 Нм при номинальном напряжении |
| Время поворота | 140 с / 90° |
| Индикация положения | Пластина со шкалой 0...1 |
| Уровень шума | Макс. 35 дБ (А) |
| Класс защиты | III для низких напряжений |
| Степень защиты корпуса | IP40 |
| Температура окружающей среды | 0...+50ºС (вместе с шаровым краном) |
| Температура теплоносителя | +5…+120 °С (в шаровом кране ) |
| Температура хранения | -30...+80ºС |
| Влажность окружающей среды | Соответствует EN 60730-1 |
| Электромагнитная совместимость | Соответствует 89/336/EEC по СЕ |
| Техническое обслуживание | не требуется |
| Вес | ≈ 500 г |
Схема подключения Belimo HR24-SR
