Электропривод HRY(D)24-SR
Поворотный электропривод для шаровых кранов
- Электропривод плавной регулировки (24 В∼/=)
- Управление 0…10 В=
- Время поворота 35 с
- Настраиваемый рабочий диапазон
- Защита от блокировки ротора
- Отсутствие принудительной синхронизации в случае отключения питания
Технические данные
| HRY24-SR | HRYD24-SR | |
|---|---|---|
| Номинальное напряжение | 24 В~ 50/60 Гц, 24 В= | |
| Диапазон номинального напряжения | 19,2...28,8 В~, 21,6...28,8 В= | |
| Расчетная мощность | 4 ВА | 3 ВА |
| Потребляемая мощность | 2.5 ВА | 1.5 ВА |
| Соединение | Кабель 1 м, 4×0,75 мм2 | |
| Управление | 0...10 В= при входном сопротивлении 100 kΩ | |
| Рабочий диапазон | 2...10 В= для угла поворота 0...100% (0...90°) | |
| Положение обратной связи | 0...10 В= (макс. 1 мА) для угла поворота 0...100% (0...90°) | |
| Ровность хода | ± 5% | |
| Ручное управление | Временное или постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе | |
| Крутящий момент | Мин. 10 Нм при номинальном напряжении | Мин. 5 Нм |
| Время поворота | 35 с | |
| Индикация положения | Пластина со шкалой 0...1 | |
| Уровень шума | Макс. 50 дБ (А) | Макс. 35 дБ |
| Класс защиты | III для низких напряжений | |
| Степень защиты корпуса | IP40 | |
| Температура окружающей среды | 0...+50ºС (вместе с шаровым краном) | |
| Температура теплоносителя | +5…+120 °С (в шаровом кране ) | |
| Температура хранения | -30...+80ºС | |
| Влажность окружающей среды | Соответствует EN 60730-1 | |
| Электромагнитная совместимость | Соответствует 89/336/EEC по СЕ | |
| Техническое обслуживание | не требуется | |
| Вес | ≈ 500 г | |

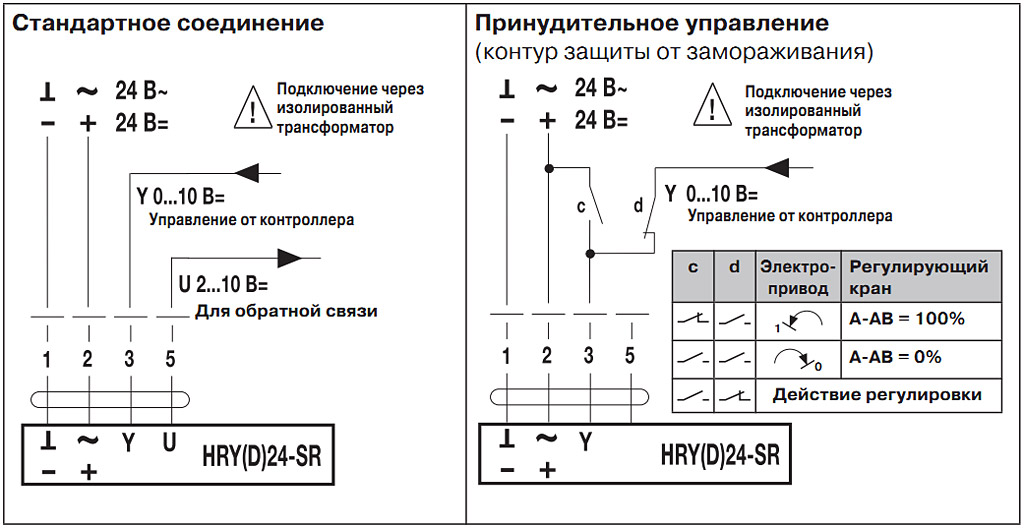

Схема подключения
24-sr_podkl.jpg)
Применение
Приведение в действие регулирующих шаровых кранов.
Принцип действия
Плавная регулировка осуществляется посредством стандартного управляющего сигнала 0…10 В=. После включения питания начинается процесс синхронизации. Электропривод с большой скоростью перемещается в закрытое положение (конечный выключатель «Закрыто»), где и происходит синхронизация.
Преимущества
Простая прямая установка
Простая прямая установка на шаровый кран при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление
Ручное управление возможно при помощи рычага (временное — редуктор выводится из зацепления путем нажатия, постоянное – путем переустановки поворотного переключателя на корпусе).
Высокая функциональная надежность
Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.
Габаритные размеры (мм)
_shema.jpg)
