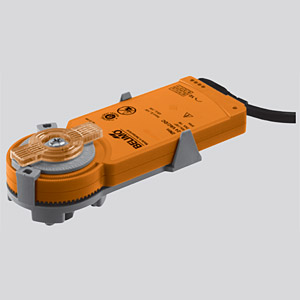

Электропривод KR24-SR
Поворотный электропривод для двухходовых и трехходовых шаровых кранов DN10…20
- Крутящий момент 2 Нм
- Номинальное напряжение 24 В ~/=
- Управление: плавная регулировка 0...10 В=
- Обратная связь: 2...10 В=
- Установка Kvs (ограничение угла поворота)
Технические данные
| Номинальное напряжение | 24 В ~ 50/60 Гц; 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В ~ / 21,6…28,8 В= |
| Расчетная мощность | 2 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
1 Вт 0.5 Вт |
| Соединение | Кабель: 1 м, 4 х 0,75 мм2 |
|
Управление - управляющий сигнал Y - рабочий диапазон |
0...10 В=, Типовое входное сопротивление 100 кОм 2...10 В= |
| Равность хода | ± 5% |
| Параллельное подключение | Возможно с учетом мощностей |
| Крутящий момент (номинальный) | Мин. 2 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи магнита |
| Установка Kvs |
Ограничение угла поворота От положения 90° (ААВ=100%) с шагом 2,5° Шкала 25…100% Kvs |
| Время поворота | 75 с / 90° |
| Уровень шума | Макс. 35 дБ (без крана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III для низких напряжений |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | -30…+50 °С |
| Температура переносимой среды | +5…+80 °С в шаровом кране |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | не требуется |
| Вес | ≈ 220 г (без крана) |

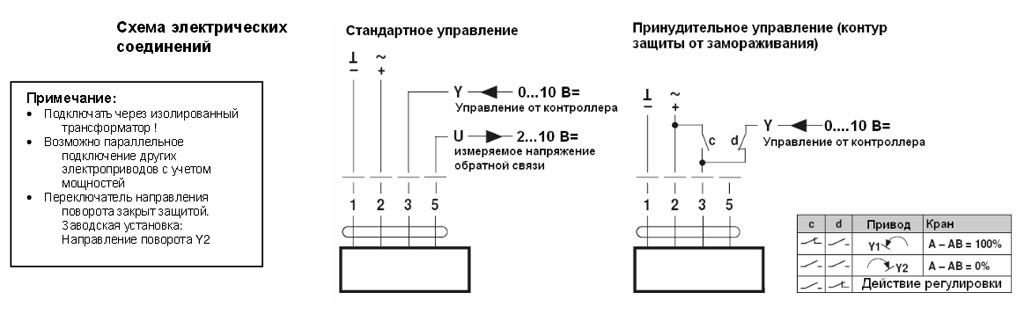

Схема подключения
Установка
Электропривод управляется стандартным 0...10 В= сигналом. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение привода (0...100%), а также управлять другими приводами.
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (редуктор выводится из зацепления на все время, пока магнит расположен на части корпуса с обозначением). Магнит для отключения редуктора входит в комплект поставки.
Настраиваемый угол поворота
Угол поворота настраивается от положения 90° (ААВ=100%) с шагом 2,5°. Шкала 25…100% Kvs
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
ВНИМАНИЕ!
- Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может быть вскрыто только на заводе - изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
Габаритные размеры (мм)
