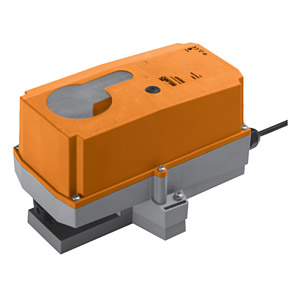

Электропривод SR230P защищённый

Защищенный поворотный электропривод для 2- и 3-ходовых шаровых кранов

• Крутящий момент 18 Нм
• Номинальное напряжение 100…240 В ~
• Управление: открыто/закрыто 3-позиционное

Оптимальная защита против:

• Коррозии и влияния химических элементов
• Ультрафиолетовой радиации
• Пыли и конденсата
• Низких температур (для использования при температуре до – 40 ºС возможен вариант со встроенным подогревающим элементом )

Технические данные

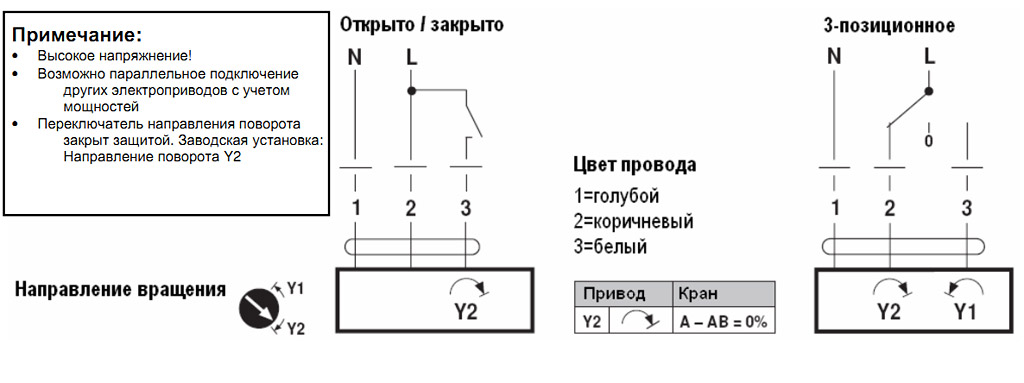

Схема подключения

Преимущества

Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров. Для установки угла поворота необходимо открыть крышку защитного корпуса.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Габаритные размеры (мм)

Электрические аксессуары

• Вспомогательный переключатель S...A...
• Потенциометр обратной связи Р...А...

ВНИМАНИЕ!

• Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Внимание 230 В~ !
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
• Кабель не может быть отсоединен от устройства.
• Изменение направления вращения может быть произведено только обученным персоналом. Не допускается изменение направления поворота в контурах защиты от замораживания
• Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• Информация по химической защите основана на лабораторных испытаниях материалов комплектующих частей и окончательного изделия, а также на результатах испытаний изделия в системах, определенных как область применения электропривода
• Материалы, используемые в изделии, могут подвергаться внешнему влиянию (температура, давление, конструктивные приспособления, эффекты химических соединений и т.д.), которые не могут быть смоделированы в лабораторных условиях или во время испытаний
• Информация касающаяся области применения и сопротивляемости может рассматриваться только как общие указания. В случае возникновения сомнений рекомендуется провести отдельный тест. Приведенная информация не предполагает никаких юридических обязательств. В связи с этим, BELIMO не дает гарантию на применение изделия в тяжелых условиях эксплуатации. Химическая и механическая сопротивляемость материалов , использованных в изделии, не полностью определяют область применения изделия в целом. При использовании легковоспламеняющихся жидкостей (растворители и т.п.) нужно руководствоваться нормативными документами по взрывобезопасности.
