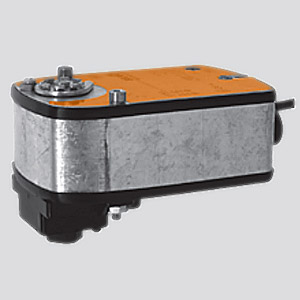

Электропривод LF230, LF230-S
Поворотный электропривод для 2-х и 3-ходовых запорных кранов DN15…32 с функцией аварийного управления
- 2-позиционный электропривод открыто/закрыто (230 В∼)
- Управление открыто/закрыто
Технические данные
| Номинальное напряжение | 230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 198...264 В~ |
| Расчетная мощность | 7 ВА (lмакс 150 A при 10 мс) |
| Потребляемая мощность |
При зарядке пружины 5 Вт В положении удержания 3 Вт |
| Соединение |
Двигатель — кабель 1 м, 2 x 0,75 мм2 Вспомог. переключ. (LF230-S) — кабель 1 м, 3 x 0,75 мм2 |
| Вспомогательный переключатель (LF230-S) |
1 x EPU 6 (1,5) A, 250 В~ II Настраиваемая точка переключения, 0…100% угла поворота |
| Направление поворота | Реверсивное (переключатель L/R) |
| Крутящий момент |
Двигатель — мин. 4 Нм (при номинальном напряжении) Возвратная пружина — мин. 4 Нм |
| Угол поворота | Макс. 95° (настраивается при помощи встроенного механического упора в диапазоне 37...100%) |
| Время поворота |
Двигатель — 40...75 c (0...4 Нм) Возвратная пружина ~20 с при –20...+50°C, макс. 60 с при –30°C |
| Уровень шума |
Двигатель — макс. 50 дБ (А) Возвратная пружина ~62 дБ (А) |
| Срок службы | Мин. 60 000 охранных положений |
| Индикация положения | Механическая |
| Класс защиты | II (все изолировано) |
| Электромагнитная совместимость | Соответствует 89/336/EEC по СЕ |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | -30...+50ºС |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | Соответствует EN 60730-1 |
| Техническое обслуживание | не требуется |
| Вес | 1,55 кг |
Схема подключения
_podkl.jpg)
Применение
Приведение в действие регулирующих шаровых кранов.
Принцип действия
Управление открыто/закрыто осуществляется по однопроводной схеме. Электропривод LF… перемещает шаровой кран в рабочее положение, одновременно заряжая возвратную пружину. При отключении питания шаровой кран возвращается в охранное положение за счет энергии пружины.
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Надежность функционирования
Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.
Сигнализация положения
0…100 %, при помощи встроенного вспомогательного переключателя (только LF230-S).
Габаритные размеры (мм)
