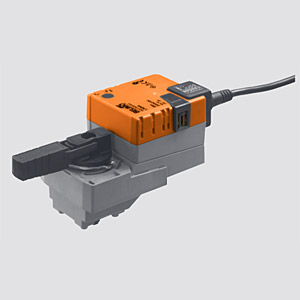

Электропривод LR24A-SR
Поворотный электропривод для регулирующих шаровых кранов для DN15...32
- Поворотный электропривод для 2-х и 3-ходовых запорных клапанов
- Крутящий момент 5 Нм
- Номинальное напряжение 24 В~/=
- Управление : плавная регулировка 0...10 В=
- Обратная связь : 2...10 В=
Преимущества Belimo LR24A-SR
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Обратная связь U5
Специальное кольцо ограничивает угол поворота привода с 95° до 90°, результатом чего является отклонение сигнала U5 от управляющего сигнала Y приблизительно на 0,3 В в положении клапана «Закрыто».
Электрические аксессуары
- Вспомогательный переключатель S...A, 1 или 2 полюс.
- Потенциометр обратной связи Р...А: 140, 500, 1000, 2800, 5000 и ли 10000 Ом
Технические характеристики Belimo LR24A-SR
| Номинальное напряжение | 24 В ~ 50/60 Гц |
| 24 В= | |
| Диапазон номинального напряжения | 19,2...28,8 В ~/= |
| Расчетная мощность | 2 ВА |
| Потребляемая мощность | |
| во время вращения | 1,0 Вт |
| в состоянии покоя | 0,4 Вт |
| Соединение | Кабель |
| Питание | 1м, 3 х 0.75 мм2 |
| Параллельное соединение | Возможно c учетом мощностей |
| Крутящий момент (номинальный) | Мин. 5 Нм при номинальном напряжении |
| Управление | |
| управляющий сигнал Y | 0...10 В = Типовое входное сопротивление 100кОм |
| рабочий диапазон | 2...10 В = |
| Обратная связь | 2... 10 В = , макс. 1 мА |
| Равность хода | ± 5% |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время повтора | 90 с/ 90 º |
| Уровень шума | Макс. 35 дБ (без клапана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III (для низких напряжений) |
| Электромагнитная совместимость | Соответствует 89/336/ЕЕС |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | 0...+50ºС |
| Температура переносимой среды | +5...+110° С (шаровой кран) |
| -10° С с подогревом штока по запросу | |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. (по EN 60730-1) |
| Техническое обслуживание | не требуется |
| Вес | ≈ 550 г |
Схема подключения Belimo LR24A-SR
Габаритные размеры Belimo LR24A-SR
