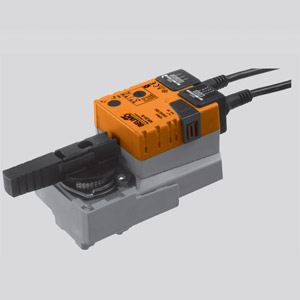

Электропривод NR24A, NR24A-S

Заказать
Заказать

Поворотный электропривод для 2­х и 3­х ходовых шаровых кранов

  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление откр./закр. или 3­позиционное
  • 1 встроенный вспомогательный переключатель для NR24A­S










Технические данные

Номинальное напряжение 24 В~ 50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 3,5 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя
1,5 Вт при номинальном крутящем моменте
0,2 Вт
Соединение
Двигатель
Вспом. перекл. NR24A­S
Кабель: 1 м, 3×0,75 мм2
Кабель: 1 м, 3×0,75 мм2
Вспомогательный переключатель (NR24A­S) 1×ОСДП, 1 мА…3(0.5) А, 250 В~
(настраиваемый 0…100% )
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент Мин. 10 Нм при номинальном напряжении
Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка
Время поворота 90 с / 90 °
Уровень шума Макс. 35 дБ
Срок службы Мин. 60 000 охранных положений
Индикация положения Механическая
Класс защиты III для низких напряжений
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей среды 0...+50ºС
Температура теплоносителя +5…+110 °С (в шаровом кране )
–10 °С с подогревом штока крана
Температура хранения -40...+80ºС
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание не требуется
Вес ≈ 800 г NR24A­S;       ≈ 750 г NR24A

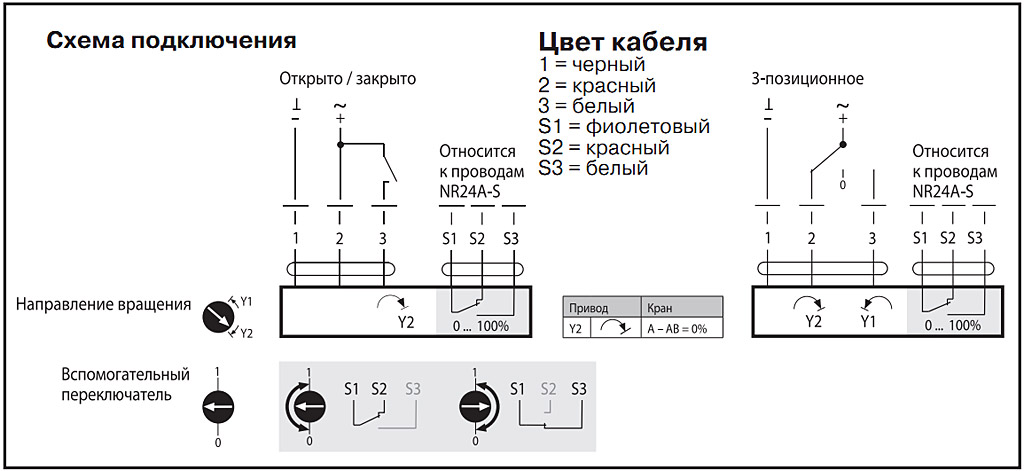

Схема подключения

Управление

По 2­проводной или 1­проводной схеме.

Преимущества

Простая прямая установка
Простая прямая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации
Электроприводы NR…­S оснащены одним настраиваемым 0…100% переключателем.

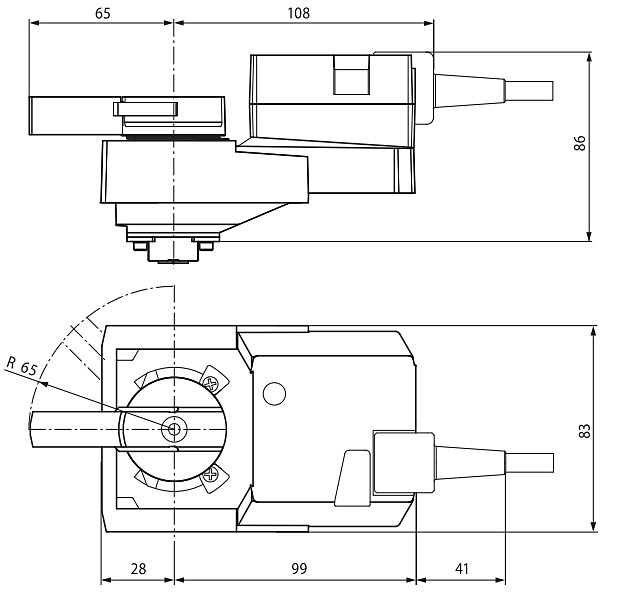

Габаритные размеры (мм)
