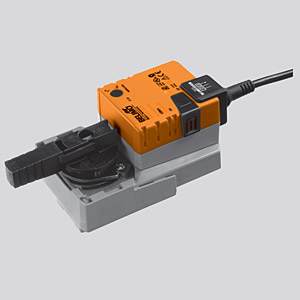

Электроприводы NR230A, NR230A-S, NR230AX
Поворотный электропривод для 2х и 3х ходовых шаровых кранов
- Крутящий момент 10 Нм
- Номинальное напряжение 24 В ~/=
- Управление откр./закр. или 3позиционное.
Характеристики электроприводов:
- NR230A - стандартное исполнение с временем поворота 90 секунд;
- NR230A-S - модель со вспомогательным переключателем (время поворота 90 секунд);
- NR230AX - модель с временем поворота - 40 секунд.
Технические данные
| Номинальное напряжение | 100…240 В ~ 50/60 Гц |
| Диапазон номинального напряжения | 85…265 В ~ |
| Расчетная мощность | 5,5 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
2,5 Вт при номинальном крутящем моменте 0,6 Вт |
|
Соединение Двигатель Вспом. перекл. NR230AS |
Кабель: 1 м, 3×0,75 мм2 Кабель: 1 м, 3×0,75 мм2 |
| Вспомогательный переключатель (NR230AS) |
1×ОСДП, 1 мА…3(0.5) А, 250 В~ (настраиваемый 0…100% ) |
| Параллельное подключение | Есть (с учетом мощностей) |
| Крутящий момент | Мин. 10 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время поворота | 90 с / 90 ° (или 45 с) |
| Уровень шума | Макс. 35 дБ |
| Срок службы | Мин. 60 000 охранных положений |
| Индикация положения | Механическая |
| Класс защиты | II полностью изолировано |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды | 0...+50ºС |
| Температура теплоносителя |
+5…+110 °С (в шаровом кране ) –10 °С с подогревом штока крана |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | не требуется |
| Вес | ≈ 800 г NR230AS; ≈ 750 г NR230A |
Схема подключения
_podkl.jpg)
Управление
По 2проводной или 1проводной схеме.
Преимущества
Простая прямая установка
Простая прямая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации
Электроприводы NR…S оснащены одним настраиваемым 0…100% переключателем.

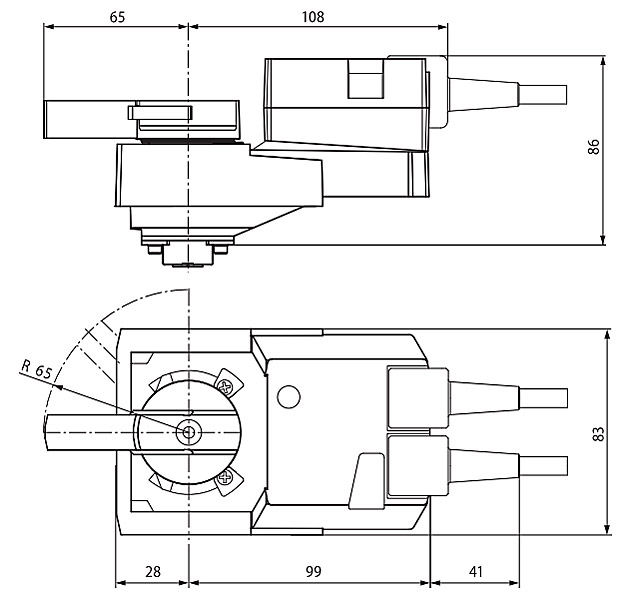

Габаритные размеры (мм)
_shema.jpg)
