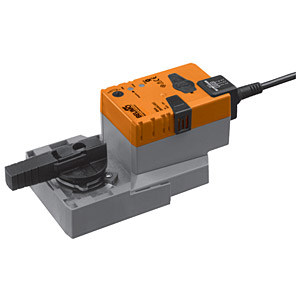

Электроприводы NRQ24A
Поворотный электропривод для 2х и 3х ходовых шаровых кранов
- Крутящий момент 8 Нм
- Номинальное напряжение 24 В ~/=
- Управление: открыто/закрыто
- Время срабатывания 9 сек.
Технические данные
| Номинальное напряжение | 24 В В ~ 50/60 Гц ; 24 В= |
| Диапазон номинального напряжения | 9,2…28,8 В ~ / 21,6…28,8 В= |
| Расчетная мощность | 18 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
12 Вт 1.5 Вт |
| Соединение | Кабель: 1 м, 3×0,75 мм2 |
| Вспомогательный переключатель (NRQ24A) |
1×ОСДП, 1 мА…3(0.5) А, 250 В~ (настраиваемый 0…100% ) |
| Параллельное подключение | Возможно, с учетом мощностей |
| Крутящий момент | Мин. 8 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время поворота | 90 с / 90 ° |
| Уровень шума | Макс. 52 дБ |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 в любом положении установки |
| Температура окружающей среды |
0…+40º С (без ограничений) +40…+50º С использование ограничено. Спрашивайте у представителя BELIMO |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | не требуется |
| Вес | ≈ 1,8 кг |

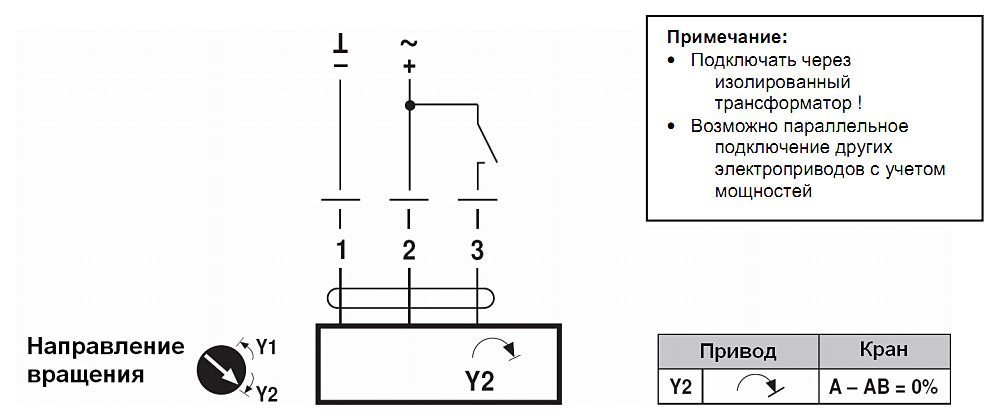

Схема подключения
Управление
По 2проводной или 1проводной схеме.
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

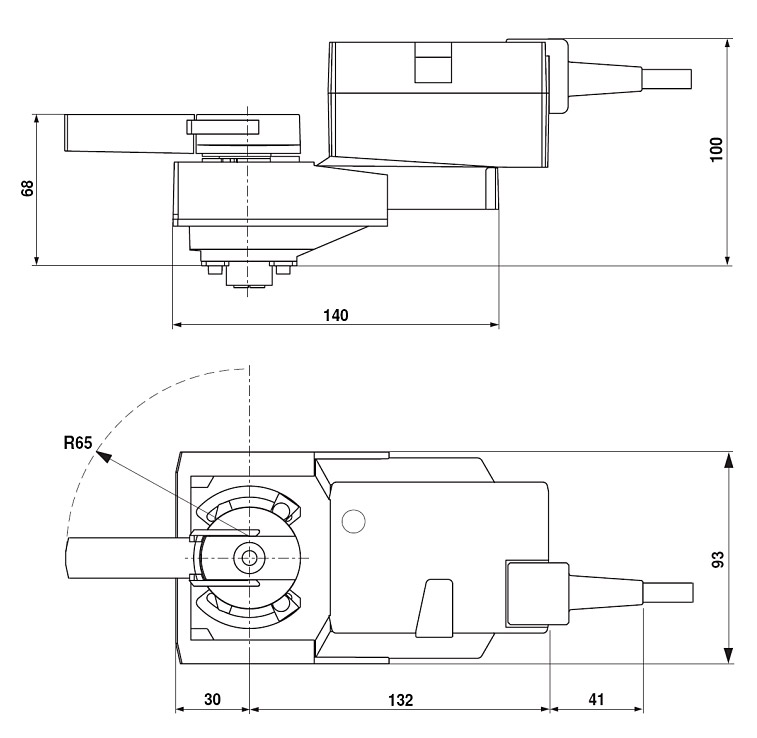

Габаритные размеры (мм)
Электрические аксессуары
- Вспомогательный переключатель S...A...
- Потенциометр обратной связи Р...А...
ВНИМАНИЕ!
- Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
- Кабель не может быть отсоединен от устройства.
- Изменение направления вращения может быть произведено только обученным персоналом. Не допускается изменение направления поворота в контурах защиты от замораживания
- Самоадаптация необходима при проверке работоспособности системы или после настройки угла поворота (нажать кнопку адаптации на корпусе привода)
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
