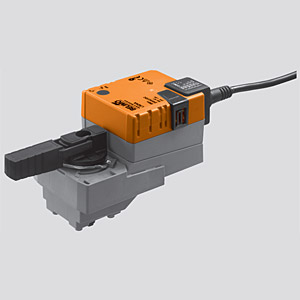

Электропривод SR24A, SR24A-S
Поворотный электропривод для двухпозиционных шаровых кранов DN15...80
- Поворотный электропривод для 2-х и 3-ходовых запорных кранов
- Крутящий момент 20 Нм
- Номинальное напряжение 24 В~/=
- Управление: откр./закр., трехпозиционное управление
- Встроенный вспомогательный переключатель (для SR24A-S)
Технические данные
| Номинальное напряжение |
24 В ~ 50/60 Гц 24 В= |
| Диапазон номинального напряжения | 19,2…28,8 В ~/= |
| Расчетная мощность | 4 ВА |
|
Потребляемая мощность: - во время вращения - в состоянии покоя |
2.0 Вт 0.2 Вт |
|
Соединение - питание - вспомогательный переключатель |
Кабель: 1 м, 3 х 0,75 мм2 1 м, 3 х 0,75 мм2 (для SR24A-S) |
| Вспомогательный переключатель |
1 однополюсный, 1 мА… 3(0,5)А, 250 В~ (настраивается 0…100 %) (для SR24A-S) |
| Параллельное подключение | Возможно с учетом мощностей |
| Крутящий момент (номинальный) | Мин. 20 Нм при номинальном напряжении |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
| Время поворота | 90 с / 95° |
| Уровень шума | Макс. 45 дБ (без клапана) |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III для низких напряжений |
| Степень защиты корпуса | IP54 в любом положении установки |
| Электромагнитная совместимость | Соответствует 89/336/ЕЕС |
| Температура окружающей среды | 0…+50 °С |
| Температура переносимой среды |
+5…+100° С (шаровой кран) –10° С с подогревом штока по запросу |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир.(по EN 60730-1) |
| Техническое обслуживание | не требуется |
| Вес | ≈ 1000 г |

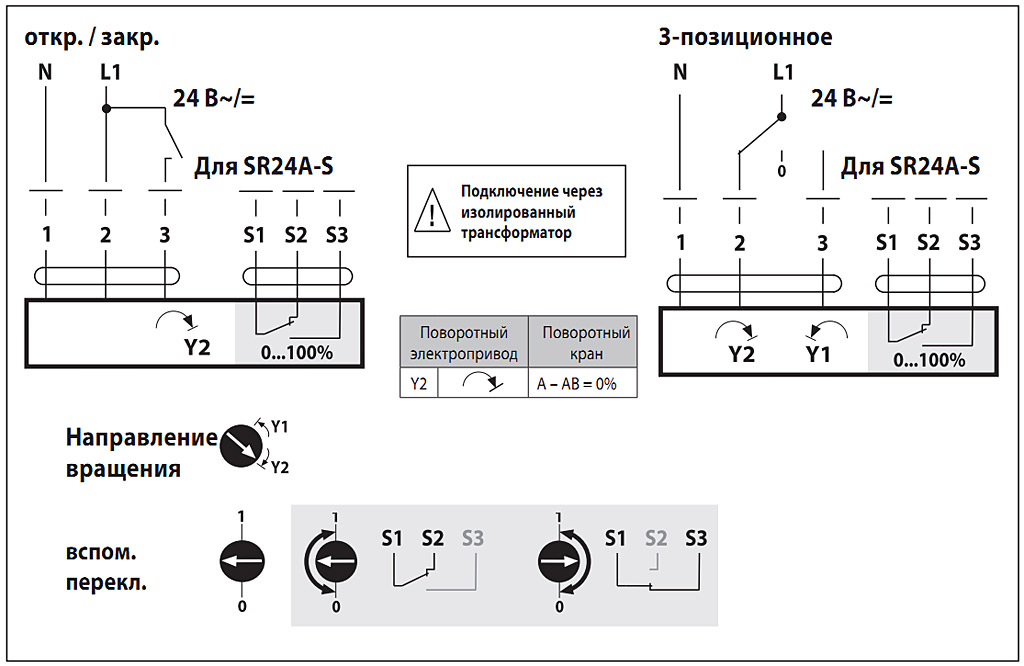

Схема подключения
Преимущества
Простая прямая установка
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положения электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Ручное управление
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)
Настраиваемый угол поворота
Угол поворота настраивается при помощи механических упоров.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.
Гибкая система сигнализации
Гибкая система сигнализации с настраиваемым вспомогательным переключателем (0…100%) (для SR24A-S).

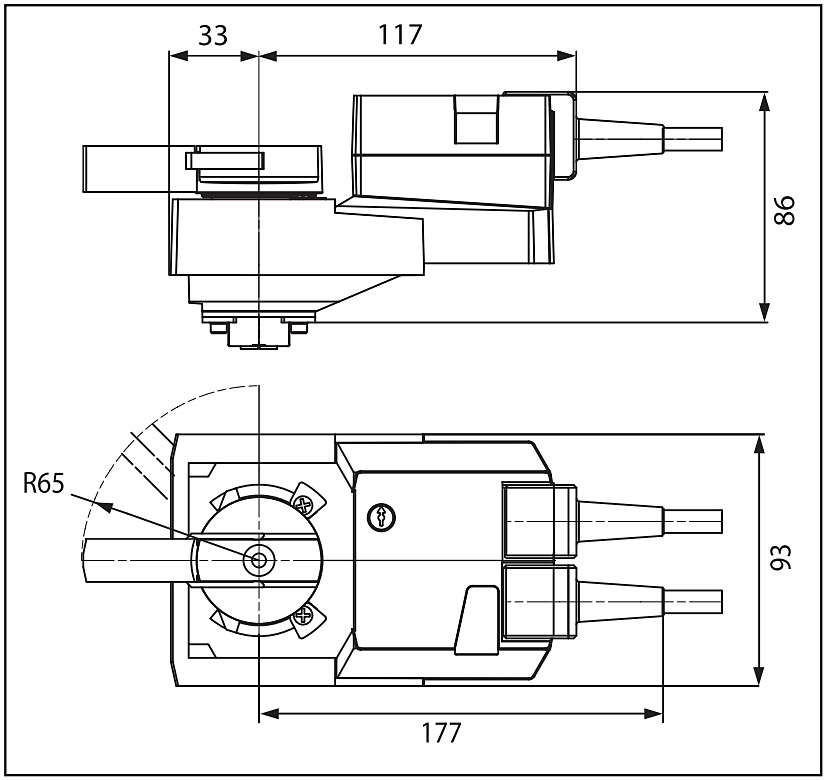

Габаритные размеры (мм)
Электрические аксессуары
- Вспомогательный переключатель S...A, 1 или 2 полюс.
- Потенциометр обратной связи Р...А: 140, 500, 1000, 2800, 5000 и ли 10000 Ом
