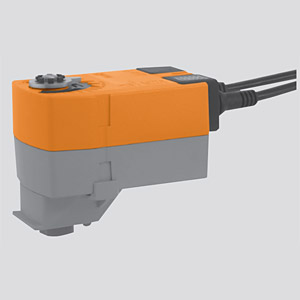

Электропривод TRF24-SR(-O)
Поворотный электропривод для 2-х и 3-ходовых регулирующих шаровых кранов DN15 с функцией аварийного управления
- Крутящий момент 2 Нм
- Номинальное напряжение 24В ~/=
- Управление: 0…10 В=
Технические данные
| Номинальное напряжение | 24 В ~/= 50/60 Гц |
| Диапазон номинального напряжения |
19,2…28,8 В ~ 21,6…28,8 В = |
| Расчетная мощность | 4 ВА |
|
Потребляемая мощность - во время вращения - в состоянии покоя |
2.5 Вт 1.5 Вт |
|
Соединение |
Кабель: 1 м, 4×0,75 мм2 |
|
Крутящий момент (номинальный) - двигатель - пружина |
Мин. 2 Нм при номинальном напряжении Мин. 2 Нм |
|
Направление вращения: - двигатель - TRF24-SR - TRF24-SR-O |
Настраивается переключателем Отключен: Кран закрыт (А – АВ = 0%) Отключен: Кран открыт (А – АВ = 100%) |
| Угол поворота | Макс. 95° |
| Ручное управление | нет |
|
Время поворота - двигатель - пружина |
90 с / 90° <25 с при –20…+50°С / max. 60 с при –30 °С |
|
Уровень шума - двигатель - пружина |
Макс. 35 дБ ≈ 62 дБ |
| Индикация положения | Механический указатель, съемный |
| Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP42 в любом положении установки |
| Температура окружающей среды | -30…+50º С |
| Температура хранения | -40...+80ºС |
| Влажность окружающей среды | 95% отн., не конденсир. |
| Техническое обслуживание | не требуется |
| Вес | ≈ 600 г |
Схема подключения
_podkl.jpg)
Принцип действия
Управление приводом осуществляется стандартным сигналом 0…10 В=. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.
Преимущества
Простая прямая установка
Простая прямая установка при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

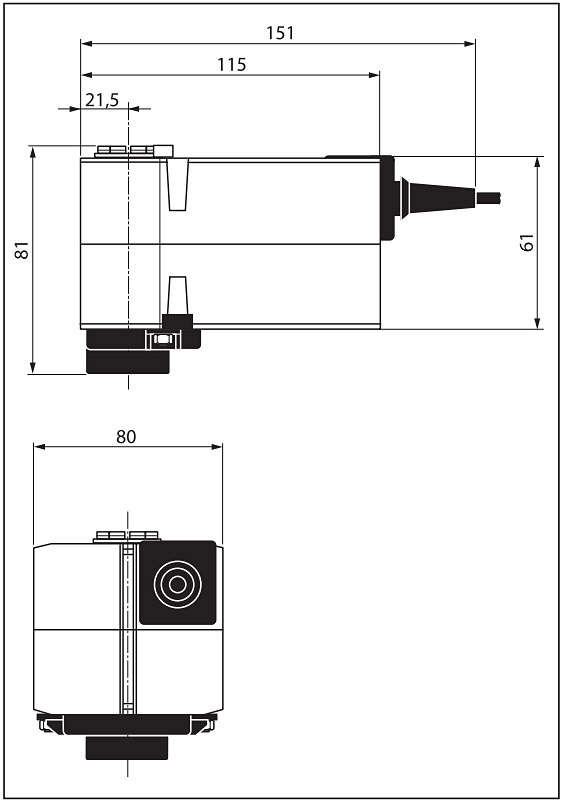

Габаритные размеры (мм)
(-O)_shema.jpg)
