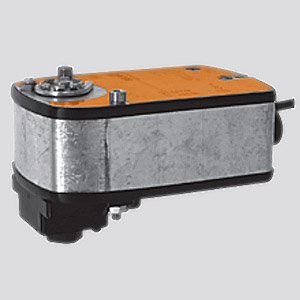

Электропривод LRF230-S, LRF230-S-О

Электропривод, выполняющий охранные функции (с пружинным возвратом), для управления 2-х и 3-х ходовыми шаровыми кранами

Крутящий момент 4 Нм
Номинальное напряжение 230 В~
Управление: открыто/закрыто
2 вспомогательных переключателя
LRF230-S при отключении НЗ*
LRF230-S-O при отключении НО*

Технические данные

Номинальное напряжение	230 В~ 50/60 Гц,
Диапазон номинального напряжения	198...264 В~
Расчетная мощность	7 ВА
Потребляемая мощность	При зарядке пружины 5 Вт В положении удержания 3 Вт
Вспомогательные переключатели	2 однополюсных с двойным переключением 3 (0.5) А, 250 В~, II Точки срабатывания 10°, 85° фиксиров.
Соединение - двигатель - вспомог. переключатели	Кабель: 1 м, 2 x 0,75 мм² 1 м, 6 x 0,75 мм²
Параллельное соединение	Возможно с учетом мощностей
Крутящий момент - двигатель - пружина	мин. 4 Нм (при номинальном напряжении) мин. 4 Нм
Направление поворота LRF24-S LRF24-S-О	При отключении питания НЗ, шаровой кран закрыт (А-АВ=0%) При отключении питания НО, шаровой кран открыт (А-АВ=100%)
Угол поворота	Макс. 95°
Ручное управление	С помощью рукоятки, возможна фиксация в любой точке
Время поворота - двигатель - возвратная пружина	40...75 c (0...4 Нм) ~20 с при –20...+50°C, макс. 60 с при –30°C
Уровень шума - двигатель - возвратная пружина	макс. 50 дБ (А) ~62 дБ (А)
Индикация положения	Механическая
Класс защиты	II (все изолировано)
Степень защиты корпуса	IP54 в любом положении установки
Температура окружающей среды	-30...+50ºС
Температура среды	+5...+100ºС (внутри крана)
Температура хранения	-40...+80ºС
Техническое обслуживание	не требуется
Вес	1,4 кг

*НЗ - нормально закрыт
*НО - нормально открыт

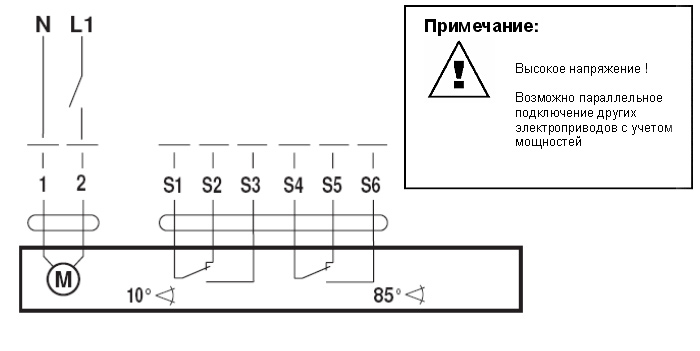

Схема подключения

Принцип действия

При перемещении приводом шара крана в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает шар крана в охранное положение.

Принцип действия

Управление открыто/закрыто осуществляется по однопроводной схеме. Электропривод LF… перемещает шаровой кран в рабочее положение, одновременно заряжая возвратную пружину. При отключении питания шаровой кран возвращается в охранное положение за счет энергии пружины.

Преимущества

Простая установка
С помощью переходника WLF (аксессуары) привод устанавливается на шаровой кран с помощью одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.

Ручное управление
Шаровой кран может управляться вручную с помощью рукоятки. Замок ручного механизма разблокируется втоматически при подаче на привод питания.

Надежность функционирования
Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.

Сигнализация положения
Привод снабжен двумя вспомогательными переключателями. Они позволяют отслеживать 2 фиксированных угла поворота 10°, 85°.

Габаритные размеры (мм)

ВАЖНО!

Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
Внимание: 230 В~ !
Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
Кабель не может быть отсоединен от устройства.
Устройство содержит электрические и электронные компоненты , в связи с чем недопустима утилизация вместе с бытовыми отходами . Необходимо соблюдать все действующие правила и инструкции , относящиеся к данной конкретной местности .
