Электропривод тиристорный однофазный нереверсивный ЭТ1Е1 5А 220В

Электропривод ЭТ1Е1(2) представляет собой устройство управления с обратной связью по ЭДС, обеспечивающее регулирование частоты вращения двигателя в диапазоне до 1:50.

Степень защиты устройства IP00 предполагает открытое исполнение с возможностью интеграции в шкафы комплектных устройств управления.

Условия эксплуатации

Электроприводы ЭТ1Е1(2) выпускаются в климатических исполнениях УХЛ4 и 04 согласно ГОСТ 15150-69 и ГОСТ 15543-70. Рекомендуемые условия эксплуатации включают:

• Температура окружающей среды: +1°С до +35°С для УХЛ4 и +1°С до +45°С для 04;
• Высота над уровнем моря — не более 1000 м;
• Относительная влажность воздуха — (55 ± 15)% при температуре (20 ± 5)°С;
• Отсутствие прямого солнечного и другого радиационного воздействия;
• Невзрывоопасная окружающая среда без агрессивных газов, водяных паров и токопроводящей пыли;
• Соответствие группе условий эксплуатации М8 по ГОСТ 17516-72 и степени жесткости 1 по ГОСТ 16962-71;
• Исключение резких толчков и ударов.

Конструкция электропривода

Электропривод ЭТ1Е1(2) состоит из сглаживающего реактора, блока управления, двигателя и задатчика частоты вращения.

Блок управления выполнен в открытом исполнении и может быть встроен в стандартные шкафы комплектных устройств управления.

Состав блока управления

Блок управления включает два основных элемента:

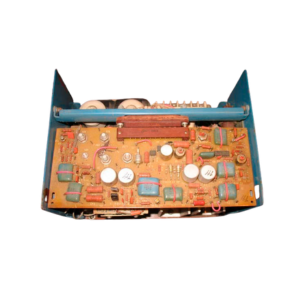

• Плата №1, на которой размещены трансформатор питания TV1, импульсный трансформатор TV2, ИВМ, варисторы R60, R62, R76, а также узел развязки с элементами VD49, R77 и VD50;
• Плата №2, содержащая систему управления приводом, отвечающую за регулирование частоты вращения и работу электропривода в целом.

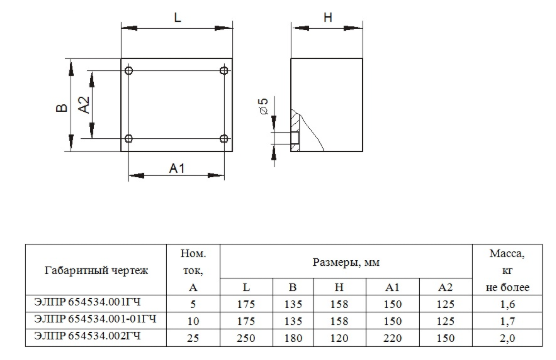

Габаритные размеры ЭТ1Е1 5А 220В

Технические характеристики ЭТ1Е1 5А 220В

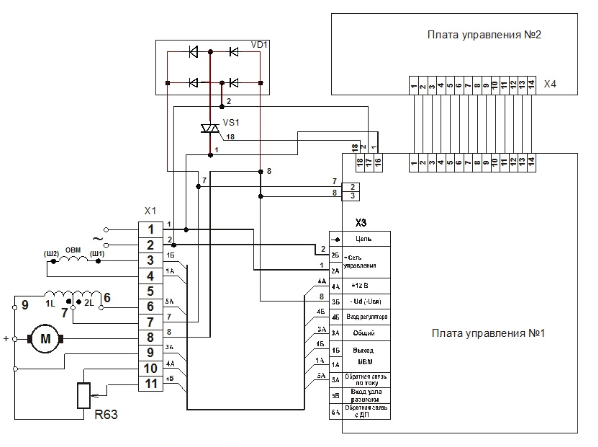

Схема подключения ЭТ1Е1 5А 220В
