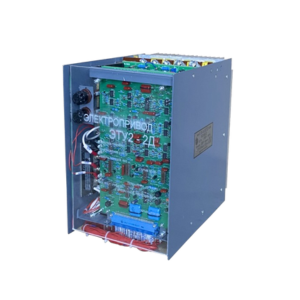

Электропривод тиристорный унифицированный трехфазный ЭТУ 2-2-3727Д 50А

Унифицированные трехфазные электроприводы ЭТУ 2-2… Д созданы на основе современных серий приводов для станкостроения и робототехники в соответствии с действующими техническими требованиями.

Эти реверсивные двухзонные приводы главного движения обеспечивают токовую перегрузку до 2 и имеют диапазон регулирования скорости двигателя до 1000 с обратной связью по скорости.

Электроприводы предназначены для реверсивных широкорегулируемых приводов с двухзонным управлением скоростью, включая механизмы главного движения станков с ЧПУ и другие промышленные устройства. Они охватывают мощностной диапазон от 1,5 до 37 кВт.

Структура условного обозначения

Обозначение электроприводов ЭТУ 2-2… Д формируется следующим образом:

• Э — электропривод;
• Т — тиристорный;
• У — унифицированный;
• 2 — номер разработки;
• 2 — реверсивное исполнение;
• XX — номинальный ток блока преобразователя: 34 — 25 А, 37 — 50 А, 40 — 100 А;
• X — выпрямленное напряжение блока управления: 2 — 230 В, 4 — 460 В;
• X — напряжение питающей сети: 4 — 220 В, 50 Гц; 7 — 380 В, 50 Гц; 8 — 400 В, 50 Гц; 9 — 415 В, 50 Гц; Б — 220 В, 60 Гц; Д — 230 В, 60 Гц; В — 380 В, 60 Гц; Е — 400 В, 60 Гц; И — 415 В, 60 Гц; Г — 440 В, 60 Гц;
• Д — функциональная характеристика: главного движения, двухзонный; перегрузка по току до 2; диапазон регулирования до 1000;
• XXXX — климатическое исполнение и категория размещения.

Условия эксплуатации

Электроприводы ЭТУ 2-2… Д предназначены для работы в закрытых помещениях при соблюдении следующих условий:

• Температура окружающего воздуха: для электродвигателей и тахогенераторов от 5°С до 40°С; для блока преобразователя и остальных элементов — от 5°С до 45°С. При повышении температуры до 55°С допустимо снижение номинального тока и момента на 10% с увеличением температуры каждые 5°С;
• Высота над уровнем моря — не более 1000 м;
• Отсутствие прямого воздействия солнечной радиации;
• Максимальная относительная влажность воздуха — 80% при 25°С;
• Допустимая вибрация: частота 1–35 Гц, ускорение 49 м/с²;
• Невзрывоопасная окружающая среда без агрессивных газов и паров, разрушающих металл и изоляцию;
• Рабочее положение блока преобразователя — вертикальное, отклонение не более 5° в любую сторону;
• Степень защиты — IPOO по ГОСТ 14254-96.

Габаритные размеры ЭТУ 2-2-3727Д 50А

Технические характеристики ЭТУ 2-2-3727Д 50А
