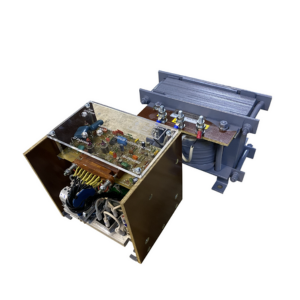

Электропривод унифицированный однофазный нереверсивный ЭПУ2-1-302М 10А

Унифицированные устройства управления постоянного тока предназначены для применения в станкостроении и других промышленных отраслях.

Они построены на современной элементной базе с использованием симметричных силовых вентилей и диодных модулей, а также с широким применением интегральных схем, что обеспечивает высокую надежность и эффективность работы электроприводов.

Структура условного обозначения

Обозначение унифицированных устройств управления формируется следующим образом:

• Э — электропривод;
• П — электропривод постоянного тока широкого применения (для подач станков и других механизмов);
• У — унифицированный;
• 2 — порядковый номер разработки;
• 1 — исполнение по реверсу: нереверсивный;
• 00 — модификация по току блока управления: 27 — 5 А; 30 — 10 А; 34 — 25 А;
• 0 — модификация по выпрямленному напряжению блока управления: 1 — 115 В (для напряжений питания 220, 230, 240 В); 2 — 230 В (для напряжений 380, 400, 415, 440 В); 3 — 115 В (для напряжений 380, 415, 440 В);
• 0 — модификация по напряжению питающей сети и частоте 50/60 Гц: 4 — 220 В; 5 — 230 В; 6 — 240 В; 7 — 380 В; 8 — 400 В; 9 — 415 В; Т — 440 В;
• 0 — дополнительные характеристики: Е — обратная связь по ЭДС двигателя; М — обратная связь по частоте вращения двигателя;
• УХЛ4 — климатическое исполнение и категория размещения.

Условия эксплуатации

Устройства управления предназначены для работы в климатических исполнениях УХЛ4 и 04 по ГОСТ 15150-69 и ГОСТ 15543-70 со степенью защиты IP00. Основные эксплуатационные условия включают:

• Температура окружающей среды: +1°С до +35°С для исполнения УХЛ4 и +1°С до +45°С для исполнения 04;
• Высота над уровнем моря — не более 1000 м;
• Относительная влажность воздуха 55±15% при температуре 20±5°С;
• Отсутствие прямого воздействия солнечной и другой радиации;
• Невзрывоопасная среда без агрессивных газов, насыщенных водяными парами и токопроводящей пыли;
• Соответствие группы условий эксплуатации М8 по ГОСТ 17516-72 и степени жесткости 1 по ГОСТ 16962-71.

Технические характеристики ЭПУ2-1-302М 10А
