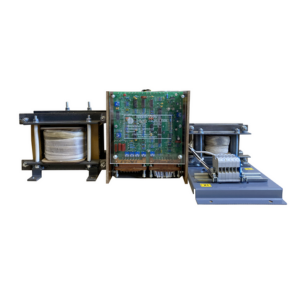

Электропривод унифицированный реверсивный однофазный ЭПУ2-2-302Е 10А

Унифицированный реверсивный однофазный электропривод ЭПУ2-2-302Е 10А предназначен для управления однофазными электродвигателями в системах автоматизированного регулирования скорости и направления вращения.

Устройство обеспечивает надежное реверсивное управление и широкий диапазон регулирования скорости, что делает его подходящим решением для станкостроения и других промышленных механизмов.

Структура условного обозначения

Обозначение электропривода ЭПУ2-2-302Е формируется следующим образом:

• Э — электропривод;
• П — электропривод постоянного тока широкого применения;
• У — унифицированный;
• 2 — порядковый номер разработки;
• 2 — реверсивное исполнение;
• 3 — ток блока управления 10 А;
• 0 — выпрямленное напряжение блока управления (230 В);
• 2 — напряжение питающей сети и частота (230 В, 50 Гц);
• Е — дополнительные характеристики: обратная связь по ЭДС двигателя.

Условия эксплуатации

Электропривод ЭПУ2-2-302Е предназначен для работы в климатических исполнениях УХЛ4 и 04 по ГОСТ 15150-69 и ГОСТ 15543-70 со степенью защиты IP00. Основные условия эксплуатации включают:

• Температура окружающей среды: +1°С до +35°С для исполнения УХЛ4 и +1°С до +45°С для исполнения 04;
• Высота над уровнем моря — не более 1000 м;
• Относительная влажность воздуха 55±15% при температуре 20±5°С;
• Отсутствие прямого воздействия солнечной и другой радиации;
• Невзрывоопасная среда, без агрессивных газов и токопроводящей пыли;
• Соответствие группе условий эксплуатации М8 по ГОСТ 17516-72 и степени жесткости 1 по ГОСТ 16962-71;
• Вертикальное рабочее положение с допустимым отклонением не более 5°.

Габаритные размеры ЭПУ2-2-302Е 10А

Технические характеристики ЭПУ2-2-302Е 10А
