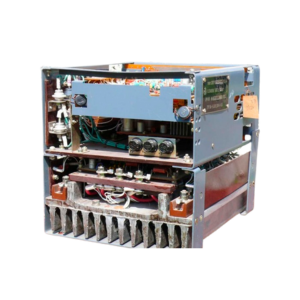

Электропривод унифицированный трехфазный нереверсивный ЭПУ1-1-4847М 630а
Электроприводы ЭПУ 1-1...М главного движения предназначены для нереверсивных широкорегулируемых приводов с однозонным регулированием скорости.
Они обеспечивают перегрузку по току до 2, имеют однозонное исполнение с обратной связью по скорости двигателя и диапазон регулирования скорости до 1000. Приводы применяются для механизмов главного движения станков с ЧПУ и других промышленных механизмов.
Особенности конструкции
Однозонные электроприводы ЭПУ 1-1...М рассчитаны на длительную и кратковременную работу в режимах S1–S3 с моментами, соответствующими характеристикам двигателя.
Для однозонных приводов максимальная скорость совпадает с номинальной. Для двухзонных исполнений предусмотрен диапазон ослабления поля до 5 в соответствии с характеристиками двигателей.
Коэффициент полезного действия (η) блоков управления составляет:
- 0,95 – для исполнений на ток 25 и 50 А;
- 0,96 – для исполнений на ток 80, 100 и 200 А;
- 0,97 – для исполнений на ток 400 и 630 А.
Условия эксплуатации
Электроприводы ЭПУ 1-1...М предназначены для работы в климатических исполнениях УХЛ и О по ГОСТ 15150-69 при следующих условиях:
- Температура окружающего воздуха для электродвигателей и тахогенераторов от +5 до +40 °С, блока управления и остальных элементов – от +5 до +35 °С (УХЛ) и от +5 до +45 °С (О); при температуре свыше +45 до +55 °С (О) номинальный ток и момент снижаются на 10 % каждые 5°С;
- Высота над уровнем моря — не более 1000 м;
- Установка в закрытых помещениях без прямого воздействия солнечной радиации;
- Максимальная относительная влажность воздуха 80 % при +30 °С;
- Допускается вибрация с частотой от 1 до 35 Гц и ускорением 4,9 м/с²;
- Рабочее положение блоков управления — вертикальное, допускается отклонение не более 5°;
- Степень защиты IP00 по ГОСТ 14254-80.
Габаритные размеры ЭПУ1-1-4847М 630а
Технические характеристики ЭПУ1-1-4847М 630а
| Наименование параметра | Значение |
| Номинальная мощность, кВт | 1,5…250 |
| Номинальная скорость вращения, мин־¹ | 500…3000 |
| Максимальная скорость вращения, мин־¹ | 750…5000 |
| Номинальный ток блока управления: | |
| для питания якорной цепи двигателя, А | 25, 50,80, 100, |
| 200, 400 и 630 | |
| для питания обмотки возбуждения двигателя, А | 5, 10 и 20 |
| Номинальное напряжение блока управления: | |
| для питания якорной цепи двигателя, В | 230 и 460 |
| для питания цепи возбуждения двигателя, В | 115 и 230 |
| Кратность рабочей перегрузки в течение 10 с при среднеквадратичном токе не выше номинального и времени усреднения 1 мин (в долях от номинального) | 2 |
| Статические характеристики должны соответствовать табл. 2 | |
| Полоса пропускания частот замкнутого контура по скорости однозонного реверсивного электропривода мощностью до 30 кВт при управляющем сигнале, соответствующем линейной зоне работы всех регуляторов, не менее, Гц | 20 |
| В однозонных реверсивных электроприводах с обратной связью по скорости изменение скорости вращения при набросе и сбросе нагрузки 0,4 Мном относительно 0,6 Мном при n=0,1 nмак с для электроприводов до 30 кВт не должно превышать, % | 10 |
| Время восстановления, мс | 150 |
Статические характеристики для электроприводов главного движения с обратной связью по скорости
| Скорость электродвигателя | Погрешность скорости, не более, % | Коэффициент неравномерности вращения, не более, Ки | ||
| суммарная ΔΣ | при изменении нагрузки Δн | при изменении направления вращения Δр | ||
| nмакс | 2 | 0,5 | 1 | 0,1 |
| 0,1 nмакс | 10 | 2 | 2 | 0,1 |
| 0,01 nмакс | 15 | 5 | 5 | 0,2 |
| 0,001 nмакс | 25 | 10 | 10 | 0,25 |
