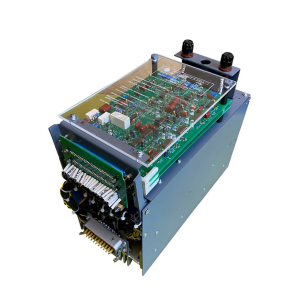

Электропривод унифицированный трехфазный реверсивный ЭПУ1-2-3727П 50А
Электроприводы подачи ЭПУ 1–2…П представляют собой реверсивные устройства для высокомоментных двигателей, обеспечивающие перегрузку по моменту до 6 и диапазон регулирования скорости до 10000.
Они предназначены для реверсивных быстродействующих широкорегулируемых приводов с однозонным регулированием скорости, включая механизмы подачи станков с ЧПУ, промышленные манипуляторы и другие производственные механизмы.
Эти электроприводы также могут использоваться как внутренний контур в системах автоматического управления с обратной связью по положению через ЧПУ.
Особенности работы и эксплуатации
Электроприводы обеспечивают длительную и кратковременную работу в режимах S1–S3 с моментами, соответствующими скорости и характеристикам двигателя, указанным в технической документации завода-изготовителя.
Параметры работы сохраняются при отклонениях питающей сети ±10 % и пульсациях задающего сигнала управления не более 2 % от заданного значения.
Коэффициент полезного действия (η) блоков управления составляет:
- 0,95 – для исполнений на ток 25 и 50 А;
- 0,96 – для исполнений на ток 80, 100 и 200 А;
- 0,97 – для исполнений на ток 400 и 630 А.
Условия эксплуатации
- Температура окружающего воздуха для электродвигателей и тахогенераторов от +5 до +40 °С, для блока управления и остальных элементов – от +5 до +35 °С (исполнение УХЛ) и от +5 до +45 °С (исполнение О); при температуре свыше +45 до +55 °С (О) номинальный ток и момент снижаются на 10 % каждые 5 °С.
- Высота над уровнем моря — не более 1000 м.
- Установка в закрытых помещениях без прямого воздействия солнечной радиации.
- Максимальная относительная влажность воздуха 80 % при температуре +30 °С.
- Допускается вибрация с частотой 1–35 Гц при ускорении 4,9 м/с².
- Рабочее положение блоков управления — вертикальное, допускается отклонение не более 5°.
- Степень защиты IP00 по ГОСТ 14254–80.
Габаритные размеры ЭПУ1-2-3727П 50А
Технические характеристики ЭПУ1-2-3727П 50А
| Наименование параметра | Значение |
| Длительный момент при скорости, равной нулю, М до, Нм. | 0,7—175 |
| Максимальная скорость вращения, мин־¹ | 1000–3000 |
| Номинальный ток блока управления БС, А | 25, 50, 100, 200 |
| Номинальное напряжение блока управления БС, В | 115, 230, 460 |
| Кратность перегрузки в долях от длительного момента в течение не более 0,2с | 4–5 |
| Статические характеристики должны соответствовать табл. 2 | |
| Полоса пропускания частот замкнутого контура по скорости при управляющем напряжении, соответствующем линейной зоне работы всех регуляторов, не менее, Гц | 35 |
|
Изменение скорости вращения при набросе и сбросе нагрузки 0,5 Мном относительно уровня 0,5 Мном при n=0,001 nмакс не должно превышать, % |
100 |
| Время восстановления, мс | 150 |
Статические характеристики для электроприводов подачи
| Скорость электродвигателя | Погрешность скорости, не более, % | Коэффициент неравномерности вращения, Ки не более | ||
| суммарная ΔΣ | при изменении нагрузки Δн | при изменении направления вращения Δр | ||
| nмакс | 0,5 | 0,1 | 0,1 | 0,05 |
| 0,5 nмакс | 2 | 0,5 | 0,5 | 0,05 |
| 0,1 nмакс | 2,5 | 1 | 1 | 0,1 |
| 0,01 nмакс | 5 | 2 | 2 | 0,1 |
| 0,001 nмакс | 15 | 5 | 5 | 0,15 |
| 0,0001 nмакс | 25 | 10 | 10 | 0,25 |
