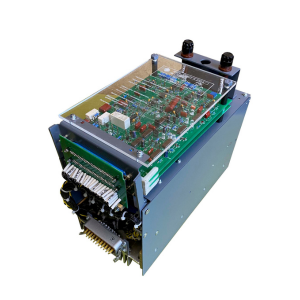

Электропривод унифицированный трехфазный реверсивный ЭПУ1-2-4047Д 100А

Электропривод ЭПУ1-2-4047Д 100А представляет собой унифицированное реверсивное устройство, предназначенное для управления высокомоментными трехфазными электродвигателями.

Он способен выдерживать перегрузки по моменту до 6 и обеспечивает широкий диапазон регулирования скорости, что делает его подходящим для реверсивных быстродействующих приводов с однозонным регулированием скорости.

Применяется в механизмах подачи станков с ЧПУ, промышленных манипуляторах и других производственных установках.

Электропривод может функционировать как внутренний контур в системах автоматического управления с обратной связью по положению через систему ЧПУ.

Особенности работы

Устройство обеспечивает продолжительную и кратковременную работу в режимах S1–S3 с моментами, соответствующими скорости и характеристикам двигателя, указанным в технической документации производителя.

Рабочие параметры сохраняются при колебаниях питающей сети ±10 % и пульсации управляющего сигнала не более 2 % от заданного значения.

Коэффициент полезного действия (η) блоков управления (преобразователей) составляет:

• 0,95 – для исполнения на ток 25 и 50 А;
• 0,96 – для исполнения на ток 80, 100 и 200 А;
• 0,97 – для исполнения на ток 400 и 630 А.

Условия эксплуатации

• Температура окружающего воздуха для электродвигателей и тахогенераторов от +5 до +40 °С; для блока управления и остальных элементов – от +5 до +35 °С (исполнение УХЛ) и от +5 до +45 °С (исполнение О); при температуре от +45 до +55 °С (исполнение О) номинальный ток и момент снижаются на 10 % каждые 5 °С.
• Высота над уровнем моря – не более 1000 м.
• Установка в закрытых помещениях без прямого воздействия солнечных лучей.
• Максимальная относительная влажность воздуха – 80 % при +30 °С.
• Допускается вибрация с частотой 1–35 Гц при ускорении 4,9 м/с².
• Рабочее положение блоков управления – вертикальное, допустимое отклонение не более 5° в любую сторону.
• Степень защиты – IP00 по ГОСТ 14254-80.

Габаритные размеры ЭПУ1-2-4047Д 100А

Технические характеристики ЭПУ1-2-4047Д 100А
