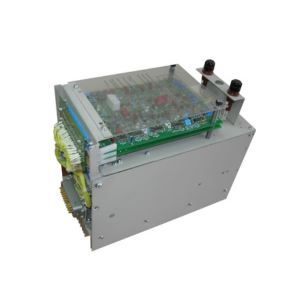

Электроприводы унифицированные трёхфазные серии ЭПУ1
Электроприводы серии ЭПУ1 разработаны для замены устаревших моделей ЭПУ, БТУ, ЭТУ, БУВ, ШУВ и других аналогичных устройств. Они предназначены для управления различными механизмами и выпускаются в двух вариантах: для подачи и для главного движения.
Электроприводы подачи применяются в реверсивных быстродействующих приводах с широким диапазоном регулирования скорости. Они обеспечивают длительные моменты от 0,7 до 170 Нм и однозонное регулирование скорости. Эти приводы используют в механизмах подачи станков с ЧПУ, промышленных манипуляторах и других технологических системах.
Электроприводы главного движения
Электроприводы главного движения предназначены для реверсивных и нереверсивных приводов мощностью от 1,5 до 250 кВт. Они поддерживают как однозонное, так и двухзонное регулирование скорости, что делает их подходящими для механизмов главного движения станков с ЧПУ и других промышленных установок.
Совместимость с электродвигателями
Электроприводы серии ЭПУ1 совместимы с большим количеством электродвигателей постоянного тока, включая серии ПБВ, 2ПБВ, 2ПКВ, ДПУ, ДР, 4П, 2П, ПБ2П, ПО2П и другие.
Питание и силовая часть
Электроприводы могут подключаться к сетям с напряжением 220, 380, 400, 415 В (50 Гц) и 220, 230, 380, 400, 415, 440 В (60 Гц). Силовая часть подключается через силовой трансформатор или сетевой реактор (токоограничивающий либо коммутационный). Преобразователи на токи до 100 А выполнены на оптотиристорных и тиристорных модулях, а для токов свыше 100 А применяются таблеточные тиристоры.
Габариты и масса блоков управления
Блоки управления поставляются разных размеров в зависимости от номинального тока:
- 25 А: 163×290×245 мм (исп. П) — 7 кг; 163×350×245 мм (исп. Д, Е, М) — 10 кг;
- 50 А: 242×268×310 мм (исп. П) — 12 кг; 242×268×310 мм (исп. Д, Е, М) — 12,5 кг;
- 80 А: 242×480×370 мм — 33 кг;
- 100 А: 242×327×310 мм (исп. П) — 14 кг; 242×327×310 мм (исп. Д, Е, М) — 14,5 кг;
- 200 А: 242×500×370 мм — 35 кг;
- 400 А: 400×560×360 мм (исп. Д, Е, М) — 50 кг;
- 630 А: 400×1000×370 мм (исп. Д, Е, М) — 80 кг.
Комплектация электроприводов подачи
- Блок управления БСМ…
- Электродвигатель постоянного тока (по отдельному заказу)
- Силовой согласующий трансформатор (при необходимости)
- Аппаратура защиты от коротких замыканий
- Источник обмотки возбуждения (для двигателей с электромагнитным возбуждением)
- Сглаживающий реактор (при необходимости)
- Коммутационный реактор (при необходимости)
- Технологический задатчик скорости (по согласованию)
Комплектация электроприводов главного движения
- Блок управления БСМ…
- Электродвигатель постоянного тока (по отдельному заказу)
- Сетевой реактор или силовой трансформатор (по отдельному заказу)
- Аппаратура защиты при коротких замыканиях
- Блок ввода для подключения к сети возбуждения
- Технологический задатчик скорости (по согласованию)
Примечания
Электродвигатели и трансформаторы поставляются отдельно, а подбор комплектующих выполняется потребителем в соответствии с требованиями конкретного технологического процесса.
Технические характеристики ЭПУ1
| Тип электропривода | Назначение | Обратная связь | Перегрузка | Напряжение сети, В | Диапазон регулирования |
| ЭПУ1-2-3717П ЭПУ1-2-3727П | Для реверсивных быстродействующих с однозонным регулированием скорости | По скорости | По моменту до 6 | 380 440 | До 10000 |
| ЭПУ1-2-4017П ЭПУ1-2-4027П | |||||
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д | Для реверсивных приводов, двухзонный с реверсом по полю | По скорости | По току 2 - 4 |
До 1000 в т.ч. по полю до 5 |
|
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д | |||||
| ЭПУ1-1-3727М ЭПУ1-1-3747М | Для реверсивных приводов, однозонный, с реверсом по полю | По скорости | До 1000 | ||
| ЭПУ1-1-4027М ЭПУ1-1-4047М | |||||
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е | Для реверсивных приводов с однозонным регулированием скорости | - | До 20 | ||
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е | |||||
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д | Для реверсивных приводов, двухзонный, с реверсом по якорю | По скорости | До 1000 в т.ч. по полю 5 | ||
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д | |||||
| ЭПУ1-2-3727М ЭПУ1-2-3747М | Для реверсивных приводов, однозонный, с реверсом по якорю | По скорости | До 1000 | ||
| ЭПУ1-2-4027М Эпу1-2-4047М |
| Тип электропривода | Комплектность | ||||||
| Блок управления | Электродвигатель | ||||||
| Ток, А | Габаритные размеры, мм | Масса, кг | Тип | Мощность, кВт | Длительный момент | Напряжение, В | |
| ЭПУ1-2-3717П ЭПУ1-2-3727П | 50 | 268х242х252 | 12 | 4ПБМ 4ПФ 2ПБВ | 0,9-0,8 | 11,0-22,0 | 110 220 |
| ЭПУ1-2-4017П ЭПУ1-2-4027П | 100 | 327х242х252 | 14 | 4ПБМ 4ПФ 2ПБВ | 9,5-11,8 | 37,0-50,0 | 110 220 |
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д | 50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ | 1,12-13,2 | --- | 220 440 |
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д | 100 | 327х242х280 | 14,5 | 15,0-25,0 | --- | 220 440 | |
| ЭПУ1-1-3727М ЭПУ1-1-3747М | 50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ | 1,12-13,2 | --- | 220 440 |
| ЭПУ1-1-4027М ЭПУ1-1-4047М | 100 | 327х242х280 | 14,5 | 15,0-25.0 | --- | 220 440 | |
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е | 50 | 268х242х280 | 12,5 | 4ПБМ | 1,12-11,2 | --- | 220 440 |
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е | 100 | 327х242х280 | 14,5 | - | --- | - | |
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д | 50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ | 2,8-13,2 | --- | 220 440 |
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д | 100 | 327х242х280 | 14,5 | 15,0-25,0 | --- | 220 440 | |
| ЭПУ1-2-3727М ЭПУ1-2-3747М | 50 | 268х242х280 | 12,5 | 4ПБМ 4ПФ | 2,8-13,2 | --- | 220 440 |
| ЭПУ1-2-4027М Эпу1-2-4047М | 100 | 327х242х280 | 14,5 | 15,0-25,0 | --- | 220 440 | |
| Тип электропривода | Комплектность | ||||
| Трансформатор | Реактор сглаживающий | Реактор коммутационный | Аппаратура защиты | Задатчик скорости | |
| ЭПУ1-2-3717П ЭПУ1-2-3727П | ТСТ-6,3 ТСТ-10 ТСТ-16 | РТП 1-4 для 2ПБВ | - | Авто-мати-ческий выключатель АЕ 2053М Предох-раните-ли (3 шт) | - |
| ЭПУ1-2-4017П ЭПУ1-2-4027П | ТСТ-16 ТСТ-25 | ||||
| ЭПУ1-1-3727Д ЭПУ1-1-3747Д | --- | РТП (при необходимости) | РК | ||
| ЭПУ1-1-4027Д ЭПУ1-1-4047Д | |||||
| ЭПУ1-1-3727М ЭПУ1-1-3747М | |||||
| ЭПУ1-1-4027М ЭПУ1-1-4047М | |||||
| ЭПУ1-1-3727Е ЭПУ1-1-3747Е | |||||
| ЭПУ1-1-4027Е ЭПУ1-1-4047Е | |||||
| ЭПУ1-2-3727Д ЭПУ1-2-3747Д | |||||
| ЭПУ1-2-4027Д ЭПУ1-2-4047Д | |||||
| ЭПУ1-2-3727М ЭПУ1-2-3747М | |||||
| ЭПУ1-2-4027М Эпу1-2-4047М | |||||
| Мощность электродвигателей, кВт: | для приводов подачи серий 4ПФ, 4ПБМ — 0,85…13,2 для приводов главного движения серий 4ПФ, 4ПБМ — 1,12…26,0 |
| Длительный момент электродвигателей 2ПБВ для приводов подачи, Н*м | 7,5…50,0 |
| Номинальный ток блока управления, А: | с естественной вентиляцией — 50 с принудительной вентиляцией — 100 |
| Номинальное напряжение блока управления, В: | приводов подачи — 115, 230 приводов главного движения — 230, 460 |
| Максимальный диапазон регулирования скорости вращения электродвигателя: | приводов подачи — 1:10000 приводов главного движения — 1:10000 в том числе по полю, не более 5 с обратной связью по ЭДС двигателя — 1:20 |
| Габаритные размеры, мм, не более | 242 × 327 × 280 |
| Масса, кг | 14,5 |
Структура условного обозначения типоисполнений электроприводов ЭПУ1
ЭПУ 1-Х-ХХ Х Х Х ХХ
| Э | Электропривод |
| П | Постоянного тока |
| У | Унифицированный |
| 1 | Номер разработки |
| X | Исполнение по реверсу: 1 – нереверсивный 2 – реверсивный |
| XX | Ток блока управления: 34 –25 А; 37 – 50 А; 39 – 80 А; 40 – 100 А; 43 – 200 А; 46 – 400 А; 48 – 630 А. |
| X | Выпрямленное напряжение блока управления: 1 – 115 В; 2 – 230 В; 4 – 460 В |
| X | Напряжение трёхфазной питающей сети: 4 – 200 В, 50 Гц 7 – 380 В, 50 Гц 8 – 400 В, 50 Гц 9 – 415 В, 50 Гц Р – 220 В, 60 Гц Ф – 230 В, 60 Гц С – 380 В, 60 Гц Э – 415 В, 60 Гц Т – 440 В, 60 Гц |
| X | Функциональная характеристика: П – подачи (роботы), с высокомоментными и другими двигателями, перегрузка по моменту до 6; диапазон регулирования до 10000. Главного движения: Д - двухзонный, перегрузка по току до 2; диапазон регулирования до 1000; Е – однозонный с обратной связью по ЭДС или напряжению, перегрузка по току до 2; диапазон регулирования до 20 М - однозонный, с обратной связью по скорости двигателя, перегрузка по току до 2; диапазон регулирования до 1000. |
| X | Категория размещения 4 по ГОСТ 15150 |
| ХХ | Климатическое исполнение УХЛ, 0 |
