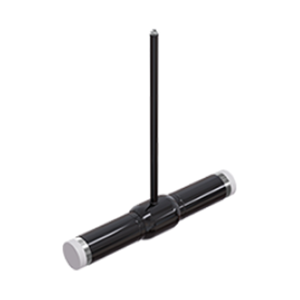

Кран шаровой с удлиненным штоком КШ.П.П.GAS

Заказать
Заказать

Основным рабочим элементом полнопроходного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • КШ.П.П.GAS DN 25-500 PN 16-40 приварка/приварка.

Габаритно-присоединительные размеры



Кран шаровой с удлиненным штоком КШ.П.П.GAS - 2

DN PN Каталожное обозначение d d* S D H L
25 40 КШ.П.П.GAS 025.40-01 H=... 24 33 3 57 по заказу 1500
32 40 КШ.П.П.GAS 032.40-01 H=... 30 42,3 3,5 60 по заказу 1500
40 40 КШ.П.П.GAS 040.40-01 H=... 40 48 3,5 76 по заказу 1500
50 40 КШ.П.П.GAS 050.40-01 H=... 48 57 4 89 по заказу 1500
65 25 КШ.П.П.GAS 065.25-01 H=... 63 76 4 114 по заказу 1500
80 25 КШ.П.П.GAS 080.25-01 H=... 75 89 4 133 по заказу 1500
100 25 КШ.П.П.GAS 100.25-01 H=... 100 108 5 180 по заказу 1500
125 25 КШ.П.П.GAS 125.25-01 H=... 125 133 5 219 по заказу 1500
150* 25 КШ.П.П.GAS 150.25-01 H=... 148 159 6 273 по заказу 1500
200* 25 КШ.П.П.GAS 200.25-01 H=... 200 219 8 351 по заказу 1500
250** 16/25 КШ.П.П.GAS 250.16/25-01 H=... 240 273 10 426 по заказу 1500
300** 16/25 КШ.П.П.GAS 300.16/25-01 H=... 300 325 10 530 по заказу 1500
400** 16/25 КШ.П.П.GAS 400.16/25-01 H=... 390 426 10 630 по заказу 1500
500** 16/25 КШ.П.П.GAS 500.16/25-01 H=... 500 530 10 820 по заказу 1500

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
