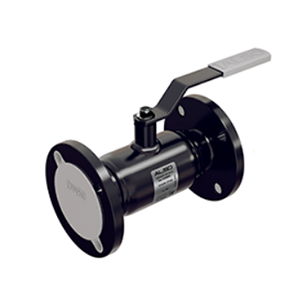

Кран шаровый фланцевый КШ.Ф.П.ALSO

Заказать
Заказать

Фланцевые полнопроходные стальные шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах, могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).



Модели универсальной серии

  • КШ.Ф.П. DN 15-200 PN 16-40 фланец/фланец;
  • КШ.Ф.П. DN 250-500 PN 16-25 под редуктор, фланец/фланец.

Габаритно-присоединительные размеры

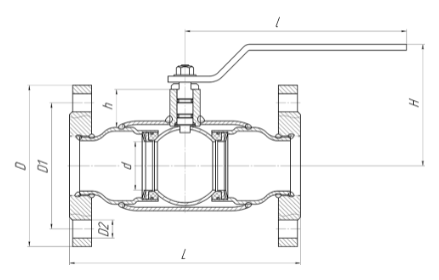

Кран шаровый фланцевый КШ.Ф.П.ALSO - 2

DN PN Каталожное обозначение d D D1 D2 n отв h Н I L Вес.кг
15 40 КШ.Ф.П. 015.40-01 15 95 65 14 4 21 72 150 120 1.7
20 40 КШ.Ф.П. 020.40-01 18 105 75 14 4 21 76 150 140 2.4
25 40 КШ.Ф.П. 025.40-01 24 115 85 14 4 21 80 150 140 2.9
32 40 КШ.Ф.П. 032.40-01 30 135 100 18 4 40 105 220 165 4.4
40 40 КШ.Ф.П. 040.40-01 40 145 110 18 4 44 114 220 200 5.1
50 40 КШ.Ф.П. 050.40-01 48 160 125 18 4 39 119 220 230 7.4
65 16 КШ.Ф.П. 065.16-01 63 180 145 18 4 61 152 295 270 10.5
65 25 КШ.Ф.П. 065.25-01 63 180 145 18 8 61 152 295 270 10.95
80 16 КШ.Ф.П. 080.16-01 75 195 160 18 4 61 162 295 280 13.4
80 25 КШ.Ф.П. 080.25-01 75 195 160 18 8 61 162 295 280 15.14
100 16 КШ.Ф.П. 100.16-01 100 215 180 18 8 94 193 514 350 22.22
100 25 КШ.Ф.П. 100.25-01 100 230 190 22 8 94 193 514 350 25.42
125 16 КШ.Ф.П. 125.16-01 125 245 210 18 8 98 210 514 380 31.8
125 25 КШ.Ф.П. 125.25-01 125 270 220 26 8 98 210 514 380 35.36
150* 16 КШ.Ф.П. 150.16-01 148 280 240 22 8 112 238 514 410 44.5
150* 25 КШ.Ф.П. 150.25-01 148 300 250 26 8 112 238 514 410 49.12
200* 16 КШ.Ф.П. 200.16-01 200 335 295 22 12 127 269 630 530 85.5
200* 25 КШ.Ф.П. 200.25-01 200 360 310 26 12 127 269 630 530 92.5

* Рекомендуется установка редуктора

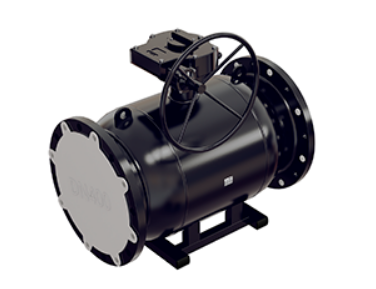

Кран шаровый фланцевый КШ.Ф.П.ALSO - 3

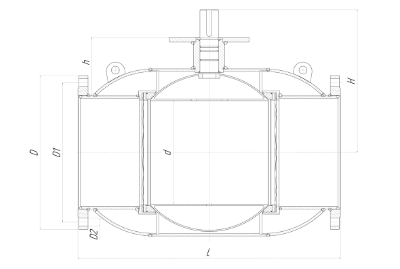

Кран шаровый фланцевый КШ.Ф.П.ALSO - 4

DN PN Каталожное обозначение d D D1 D2 n отв h Н I L Вес.кг
250** 16 КШ.Ф.П. 250.16-01 240 405 335 26 12 138 371 - 750 180
250** 25 КШ.Ф.П. 250.25-01 240 425 370 30 12 138 371 - 750 180
300** 16 КШ.Ф.П. 300.16-01 300 460 410 26 12 220 455 - 750 265
300** 25 КШ.Ф.П. 300.25-01 300 485 430 30 16 220 455 - 750 279
350** 16 КШ.Ф.П. 350.16-01 390 520 470 26 16 219 532 - 990 430
350** 25 КШ.Ф.П. 350.25-01 390 550 490 33 16 219 532 - 990 455
400** 16 КШ.Ф.П. 400.16-01 390 580 525 30 16 219 532 - 990 444
400** 25 КШ.Ф.П. 400.25-01 390 610 550 33 16 219 532 - 990 484
500** 16 КШ.Ф.П. 500.16-01 500 710 650 33 20 264 654 - 1017 1025
500** 25 КШ.Ф.П. 500.25-01 500 730 660 39 20 264 654 - 1017 1048

** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
