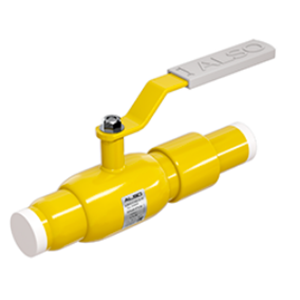

Кран шаровый изолирующий КШИ.П.GAS

Заказать
Заказать

Основным рабочим элементом приварного крана ALSO является шар, выполненный из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта (тефлона, PTFE + 20%С), что практически исключает износ уплотнения в процессе эксплуатации крана.

Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, предназначенное для обеспечения герметичности крана при низких температурах. Тарельчатые пружины компенсируют температурные изменения шара и седел.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).

Модели серии GAS

  • КШИ.П.GAS DN 15-300 PN 16 приварка/приварка..

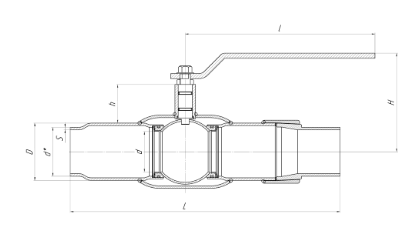

Габаритно-присоединительные размеры

Кран шаровый изолирующий КШИ.П.GAS - 2

DN PN Каталожное обозначение d* S d D l L h H Вес,кг
15 16 КШИ.П.015.16-01 21 2,8 15 26,8 150 260 21 72 1,2
20 16 КШИ.П.020.16-01 27 3,2 18 33,5 150 275 21 76 1,4
25 16 КШИ.П.025.16-01 33 3,2 24 42,3 150 290 21 81 1,9
32 16 КШИ.П.032.16-01 42 3,5 30 48 220 305 40 105 2,2
40 16 КШИ.П.040.16-01 48 3,5 40 57 220 310 44 114 2,8
50 16 КШИ.П.050.16-01 57 4 48 76 220 420 39 119 4
65 16 КШИ.П.065.16-01 76 4 63 89 295 420 61 152 6,8
80 16 КШИ.П.080.16-01 89 5 75 108 295 465 61 162 8,9
100 16 КШИ.П.100.16-01 108 5 100 133 514 490 94 193 15,3
125 16 КШИ.П.125.16-01 133 6 125 159 514 550 98 210 21,8
150* 16 КШИ.П.150.16-01 159 6 148 180 514 550 112 233 38,5
200* 16 КШИ.П.200.16-01 219 8 200 245 630 590 127 270 73
250** 16 КШИ.П.250.16-01 273 8 240 325 - 800 138 371 166
300** 16 КШИ.П.300.16-01 325 10 300 325 - 860 220 455 240

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
