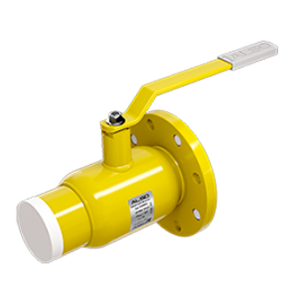

Кран шаровый комбинированый КШ.К.ALSO GAS

Заказать
Заказать

Шаровые редуцированные краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения.

Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах. Могут устанавливаться на трубопровод в произвольном положении.

Основные применяемые стали

  • Ст. 20, подвижные части ст. 20Х13 (обычное исполнение);
  • Ст. 09Г2С, подвижные части ст. 20Х13 (хладостойкое исполнение);
  • Ст. 12Х18Н10Т (коррозионностойкое исполнение).



Модели серии GAS

  • КШ.К.GAS DN 15-500 PN 16-40 фланец/приварка, муфта/приварка, фланец/муфта.

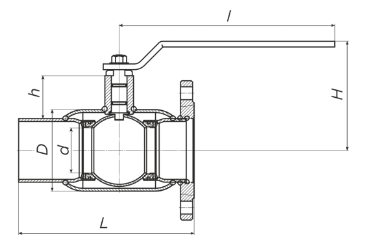

Габаритно-присоединительные размеры

Кран шаровый комбинированый КШ.К.ALSO GAS - 2

DN PN Каталожное обозначение d D h H I
15 40 КШ.К.GAS.015.40-01 10.5 42 24 72 150
20 40 КШ.К.GAS.020.40-01 15 42 21 72 150
25 40 КШ.К.GAS.025.40-01 18 48 21 76 150
32 40 КШ.К.GAS.032.40-01 24 57 21 80 150
40 40 КШ.К.GAS.040.40-01 30 60 40 105 220
50 40 КШ.К.GAS.050.40-01 40 76 44 114 220
65 16/25 КШ.К.GAS.065.16/25-01 48 89 39 119 220
80 16/25 КШ.К.GAS.080.16/25-01 63 114 61 152 295
100 16/25 КШ.К.GAS.100.16/25-01 75 133 61 162 295
125 16/25 КШ.К.GAS.125.16/25-01 100 180 94 193 514
150 16/25 КШ.К.GAS.150.16/25-01 125 219 98 210 514
200* 16/25 КШ.К.GAS.200.16/25-01 148 273 93 238 514
250* 16/25 КШ.К.GAS.250.16/25-01 200 351 100 269 630
300** 16/25 КШ.К.GAS.300.16/25-01 240 426 138 371 -
350** 16/25 КШ.К.GAS.350.16/25-01 300 530 194 455 -
400** 16/25 КШ.К.GAS.400.16/25-01 300 530 169 455 -
500** 16/25 КШ.К.GAS.500.16/25-01 390 630 167 532 -
      приварка/фланец   приварка/муфта   фланец/муфта
DN PN Каталожное обозначение L Вес.кг L Вес.кг L Вес.кг
15 40 КШ.К.GAS.015.40-01 160 1.4 167.5 0.9 127.5 1.4
20 40 КШ.К.GAS.020.40-01 160 1.6 167.5 1 127.5 1.7
25 40 КШ.К.GAS.025.40-01 185 2.1 182.5 1.2 137.5 2.1
32 40 КШ.К.GAS.032.40-01 185 2.7 182.5 1.5 137.5 2.7
40 40 КШ.К.GAS.040.40-01 207.5 3.6 202.5 2.1 160 3.5
50 40 КШ.К.GAS.050.40-01 225 4.5 220 2.7 175 4.5
65 16/25 КШ.К.GAS.065.16/25-01 240 6.3/6.7 235 4 195 6.5/6.9
80 16/25 КШ.К.GAS.080.16/25-01 245 8.5 240 5.7 205 8.8
100 16/25 КШ.К.GAS.100.16/25-01 265 11.5/13.5 270 9 235 13.3/15.2
125 16/25 КШ.К.GAS.125.16/25-01 340 19.5/21.9 - - - -
150 16/25 КШ.К.GAS.150.16/25-01 370 27.8/28.5 - - - -
200* 16/25 КШ.К.GAS.200.16/25-01 440 45.7/48.5 - - - -
250* 16/25 КШ.К.GAS.250.16/25-01 520 84.5/88.3 - - - -
300** 16/25 КШ.К.GAS.300.16/25-01 740 169.3/169.8 - - - -
350** 16/25 КШ.К.GAS.350.16/25-01 740 258.5/266.3 - - - -
400** 16/25 КШ.К.GAS.400.16/25-01 870 288.3/312 - - - -
500** 16/25 КШ.К.GAS.500.16/25-01 980 452.8/477.5 - - - -

* Рекомендуется установка редуктора
** В комплекте с механическим редуктором PRO GEAR/ROTORK

Таблца обозначения шаровых кранов ALSO

Таблца обозначения шаровых кранов ALSO - 1
